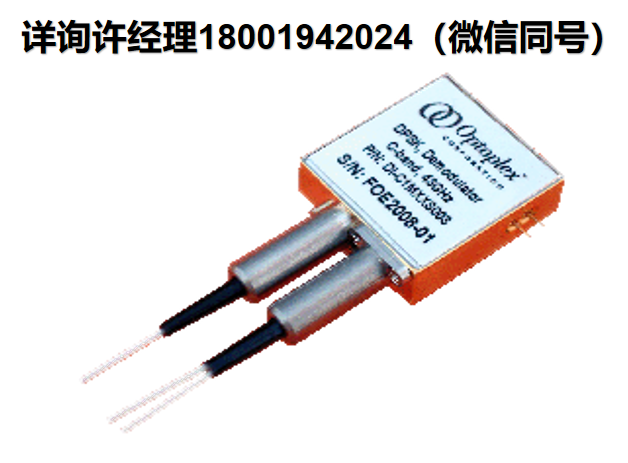

Optoplex DPSK 解调器/延迟线干涉仪
DPSK Demodulator / Delay Line Interferometer
Optoplex DPSK 解调器特点和优势：
- 无热设计
- 单个设备支持C+L频段覆盖
- 低温度依赖性频移（TDFS）
- 低极化依赖性频移（PDFS）
- 宽带宽
- 低插入损耗和功率损耗（PDL）
- 高功率处理能力
- <#>37>适用于RZ和NRZ调制格式
- <#>41>符合Telcordia GR-1221标准
<#>35>被动式、半可调及全可调工作模式
<#>39>单数据速率或双数据速率工作模式
Optoplex DPSK 解调器应用：
- 采用DPSK调制的高速光通信系统（接收端进行信号解调）
- 卫星激光通信（卫星之间、卫星与地面站之间等）
- <#>27>量子通信
- <#>30>量子密钥分发（QKD）系统
- <#>33>用于DV-QKD、CV-KQD、DPR-QKD等的延迟线干涉仪
- <#>35>量子纠缠激光源
- <#>40>量子密码学
- <#>47>量子传感器
<#>42>量子随机噪声生成器（QRNG）
<#>45>量子计算
<#>49>光学干涉测量
<#>37>信号同步
<#>51>……等等
<#>25>自由空间激光通信
Optoplex DPSK 解调器规格参数：
| 参数 | 单位 | 规格 | ||
可调节的 | 半可调 | 被动 | ||
| 波长 波段范围（C波段） | nm | 1527年至1567年 | ||
| 波长 波段范围（L波段） | nm | 1567年至1607年 | ||
| 自由光谱范围（FSR）1 | GHz | 10.7, 43, 50, 67 | 10.0, 12.5, 40, 50, 66.67 | |
| FSR错误 | M% | < 1 | < 0.015 | |
| 插入损耗2（包括2个连接器） | 分贝（dB） | 1.7：典型值；2.2：最大值 | ||
| 灭绝比率2 | 分贝（dB） | > 18 | > 18 | > 20 |
| PMD2 | 附言： | < 0.1 | ||
| 回波损耗 | 分贝（dB） | > 40 | ||
| PDL2 | 分贝（dB） | < 0.2 | ||
| PDF文件2 | deg | < 3 | ||
| TDFS2 | GHz | 北美 | < 1.5 | |
| 光路延迟2（在两个接收端口之间） | 附言： | < 1.0 | ||
| 调音范围 | – | 1.5 倍的帧率提升（FSR） | ± 3 GHz | 北美 |
| 调谐时间常数3 | sec | ~ 1.0 | ~ 6.0 | 北美 |
| 功耗 | W | 0.5 为典型值，1.0 为最大值 | 北美 | |
| 调谐电压 | V | 0到5 | 北美 | |
| 最大输入光功率 | mW | 300 | ||
| 工作温度 | °C | 0到70 | ||
| 储存温度 | °C | -40 至 85 | ||
| 尺寸 （长 x 宽 x 高）4 | mm | 对于 10–12.5 GHz 的尺寸为 39x26x11 对于大于 40 GHz 的尺寸为 26x24x9 | ~51x30x18（适用于10 GHz或12.5 GHz） ~25x25x11（适用于40 GHz） | |
| 连接器类型 | – | 待定 | ||
| 光纤尾纤类型 | – | SMF-28，采用900微米的松管结构 | ||
| 光纤尾纤的长度 | m | 1.0 ± 0.1 | ||
注释：
- 仅列出了典型值。Optoplex公司可提供工作频率范围在5至160 GHz之间的相关设备。
- 在规定的光谱范围、工作温度范围以及所有偏振状态下均适用。
- 定义为从起点到终点所需时间的一半。
- 不包括从两侧相邻位置伸出21毫米、直径为8毫米的两个准直器套筒。
- 不包括两个准直器套筒，这两个套筒从一个较短的一侧伸出17毫米，直径为6.3毫米。

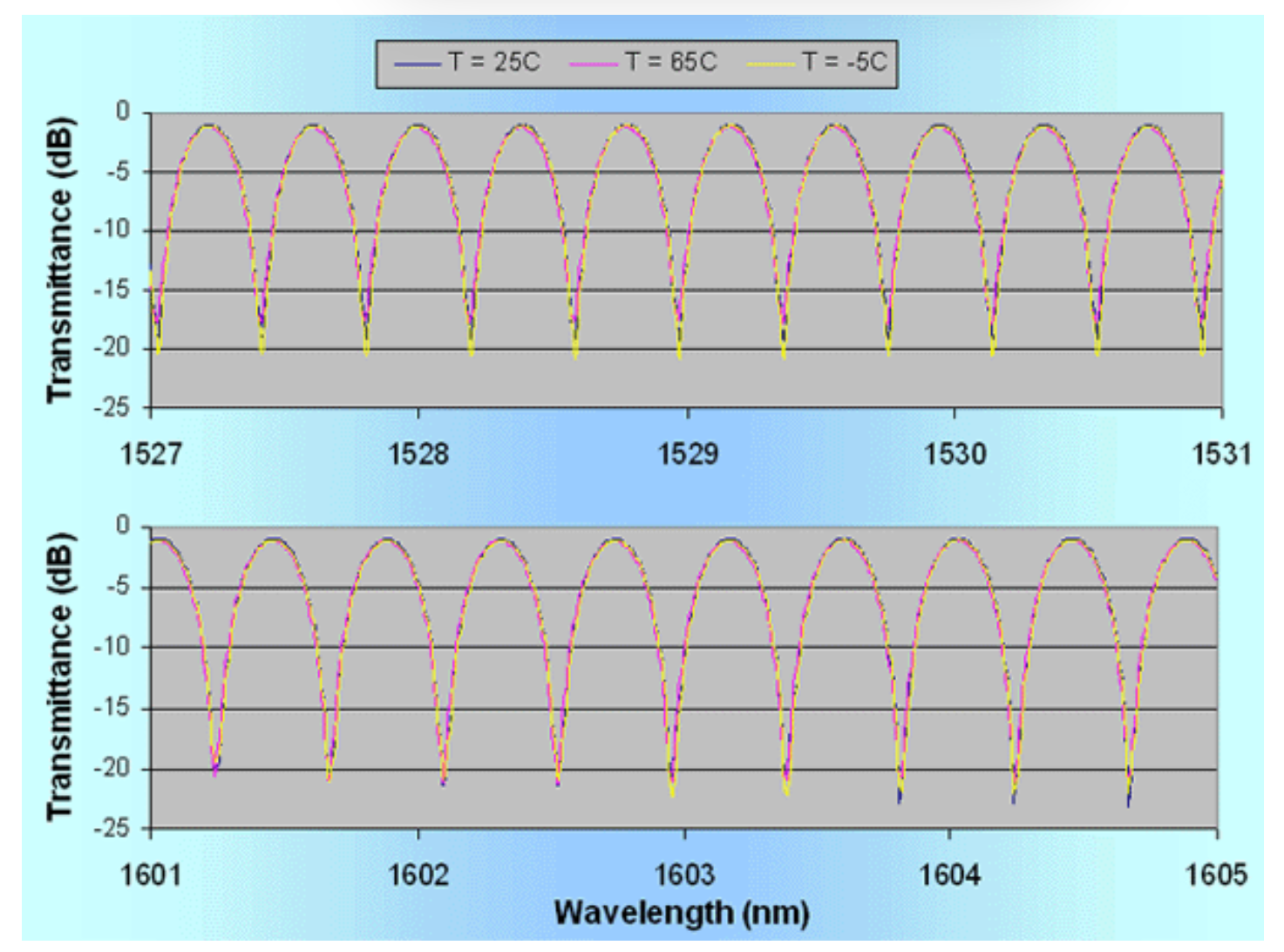

Optoplex DPSK解调器的典型性能：
光学差分相移键控（DPSK）作为一种理想的调制格式，具有高接收灵敏度、对高速传输中主要非线性效应的高耐受性以及对相干串扰的高容忍度。该技术通过相邻比特间的光相位差承载数据信息。为实现DPSK信号的直接检测（通过传统强度探测器），需要采用DPSK解调器将相位编码信号转换为强度编码信号。
Optoplex的光学DPSK解调器（又称延迟线干涉仪DLI）可在整个C+L波段将相位调制转换为幅度调制，支持2.5、10或40 Gb/s的数据传输速率。该解调器专为商业、国防和太空探索领域的相位调制光通信系统设计，通过提升信号质量与系统性能，在不增加重大资本支出的前提下满足当前及下一代系统对更高数据速率和更复杂传输格式日益增长的需求。其采用获得专利的自由空间光学设计，具有结构紧凑、无热敏效应和偏振无关的特性。标准无源器件的实测温度频漂仅约0.02 GHz/°C，且在完整工作温度范围内总偏振相关相移（PDPS）小于2度，同时保持高消光比。该系列解调器可配置为全可调型、半可调型或纯无源型。
Optoplex提供三类DPSK解调器：
- 可调谐DPSK解调器
- 无源DPSK解调器
- 半可调谐DPSK解调器
可调谐DPSK解调器：指光谱响应可沿频率轴调谐同时保持自由光谱范围（FSR）不变的解调器。
无源DPSK解调器：为避免涉及复杂反馈算法和功耗的系统控制，可采用无源DPSK解调器。此类解调器不具备调谐能力，其相位（即光谱构造/破坏峰值）在制造时即固定。”无源”特指器件内部不包含光谱调谐元件。
半可调谐DPSK解调器：鉴于温度相关频率漂移（TDFS）对信道失准的影响及其不随FSR同比缩小的特性，无源方案不适用于低比特率系统。奥普特光芯融合可调与无源解调器的优势，开发出半可调谐DPSK解调器（又称无色DPSK解调器）。该特殊型可调解调器在光学性能上与无源解调器一致，但配备可提供数GHz调谐范围的调谐器。其FSR可选25 GHz或50 GHz，适用于信道间隔为FSR整倍数的系统，兼具可调与无源解调器的双重优势，能满足系统供应商日益严苛的需求。
另提供双速率DPSK解调器。如需DQPSK解调器，请访问DQPSK解调器专题页面。
