SF6015 激光二极管驱动器是一系列高功率、紧凑型OEM或台式恒定或QCV电流激光二极管驱动器。独特的激光驱动电路解决方案可实现高效率（高达97%）和高功率密度。铝基板通过水或空气冷却来有效地去除激光二极管驱动模块的热量。激光电流驱动器为激光二极管的安全操作提供了大量的保护功能。高功率激光驱动器SF6的主要应用领域是激光打标、焊接、钎焊和切割应用、医疗设备、激光测量设备、光谱仪、激光雷达、测距仪和实验室测试装置。
SF6015 激光二极管驱动器主要特点:
超压缩
效率极高，最高可达97%
NTC热敏电阻输入（用于激光二极管过热时关闭驱动器）
模拟控制信号/RS-23/UART
到用户设定点的软启动电流斜坡
可在5%范围内校准电流
多层激光二极管保护

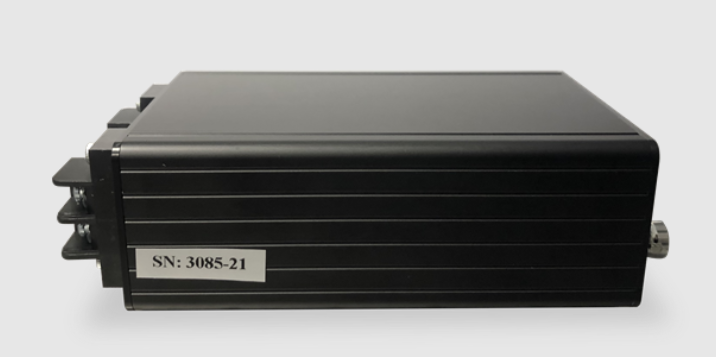

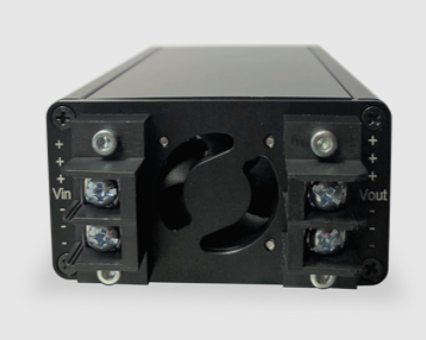

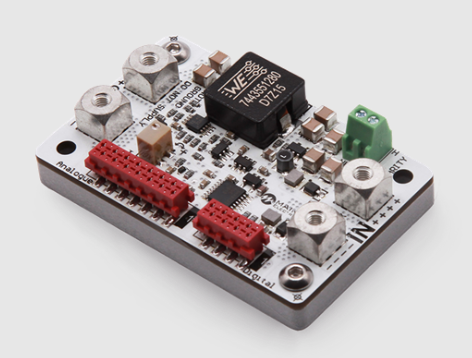

OEM或桌面外壳
| SF6015 激光二极管驱动器主要规格： | ||
|---|---|---|
| 电流和电压 | 输出电流范围 (I) | 0-15 Аmps |
| 输出电压范围 (V) | 1-10 Volts | |
| 设定值分辨率 | 0.01 Amp | |
| 上升时间 | (Iout = 7,5A) min – 150μs; max – 500μs (Iout = 15A) min – 140μs; max – 500μs | |
| 下降时间 | min – 250μs; max – 1200μs | |
| 电流稳定性 | <0.2 % | |
| 电流设定值绝对精度 | <1 % | |
| 尺寸 | 37 mm x 58 mm x 30 mm (OEM); 78 mm x 124 mm x 43 mm (table top); 78 mm x 155 mm x 43 mm (table top + conectors) | |
| LASER DIODE PROTECTION | 软启动斜坡至当前设置点 | |
| 用户可调节电流限制 | ||
| 过电流保护快速停机 | ||
| 过热警告和停机 | ||
| 过热警告和停机 | ||
| 撬杆电路保护 | ||
| 禁用输入 | ||
| 联锁装置 | ||
| 用户接口 | 模拟 | |
| RS-232 / UART 数字接口 | ||
| 启用/禁用输入信号输入 | ||
| 驱动器输入 | 输入电压范围 (Vin): 10V to 14V | |
