激光光束扩束器

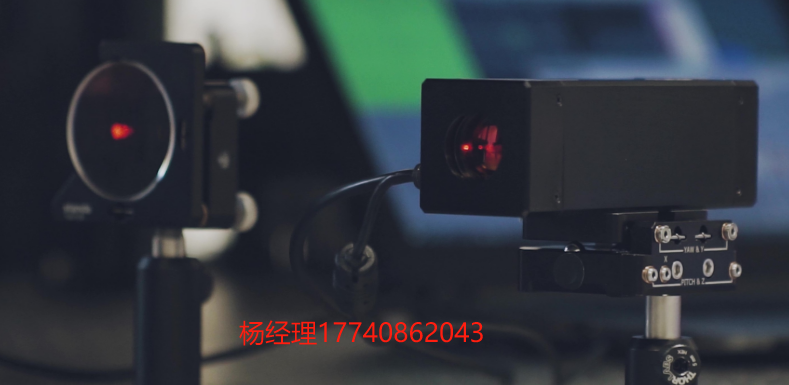

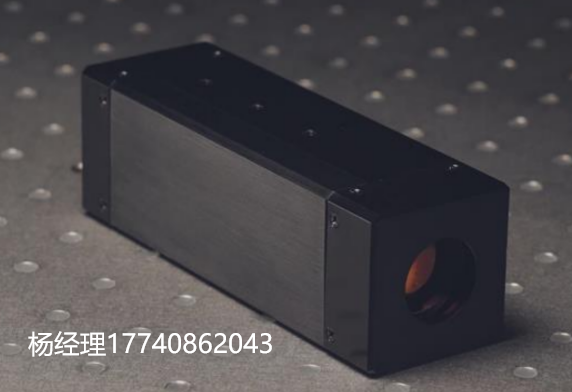

紧凑型电动激光扩束器 MEX 系列
主要特点
- 极高光束指向稳定性（< 0.3 mrad）
- 一体式设计，集成控制器
- 双透镜同步智能调节，保证无失焦现象
- 双透镜配备绝对编码器，确保重复定位精度
- 所有倍率下调节时间 < 1 秒
- 光学元件采用熔融石英材质
- 通电开关后无需归零（Homing）
- 所有倍率下均为衍射极限性能
应用示例
- 工业激光微加工
- 生命科学领域应用
- 科研实验
产品简介
MEX 系列电动激光扩束器用于增大激光光斑直径并调节发散角。无论是标准型还是定制型号，均采用闭环滑动透镜结构设计，确保在体积最小化的同时实现极高的光束指向稳定性。
此系列扩束器支持变倍（变倍率）功能，同时具备电动发散角调节能力。可针对不同波长进行优化（如 1064 nm、532 nm 等），适用于各种高精度激光应用场景。
包装内容
- MEX 电动激光扩束器
- 带软件和用户手册的 USB 加密钥匙
- 12V DC 电源适配器
- USB 数据线（1.5 米）
技术规格
| 光学参数 | |
|---|---|
| 变倍范围 | MEX18：1.0x – 8.0x；MEX13：1.0x – 3.0x |
| 输入光通孔径 | ⌀11.5 mm |
| 输出光通孔径 | MEX13：⌀23 mm；MEX18：⌀38 mm；MEX18-ACH：⌀23 mm |
| 光学元件数量 | 3 片（MEX13 和 MEX18）；4 片（MEX18-ACH） |
| LIDT 镀膜耐受度 | >10 J/cm²（10 ns @ 1064 nm） |
| 镜片调节过程中指向稳定性 | < 0.3 mrad |
| 放大倍率与发散角调节时间（最小至最大） | < 1 秒 |
| 可选镀膜波长 | 1064 nm、1030 nm、532 nm、515 nm、355 nm、343 nm、可定制 |
| 机械参数 | |
|---|---|
| MEX13 外形尺寸 | 140 x 45 x 45 mm |
| MEX18 外形尺寸 | 237 x 45 x 45 mm |
| MEX18-ACH 外形尺寸 | 226 x 45 x 45 mm |
| 外壳材质 | 阳极氧化铝 |
| 安装孔位 | 底部为 M4 螺孔 |
| 电子参数 | |
|---|---|
| 通讯方式 | ASCII 指令（详见说明书） |
| 软件接口 | BDS 控制软件 |
| 输入电压 | DC 12 V |
| 控制接口 | USB、RS232、Ethernet（需配适配器） |
| 工作环境条件 | |
|---|---|
| 工作温度 | +10 ~ +40 ℃ |
