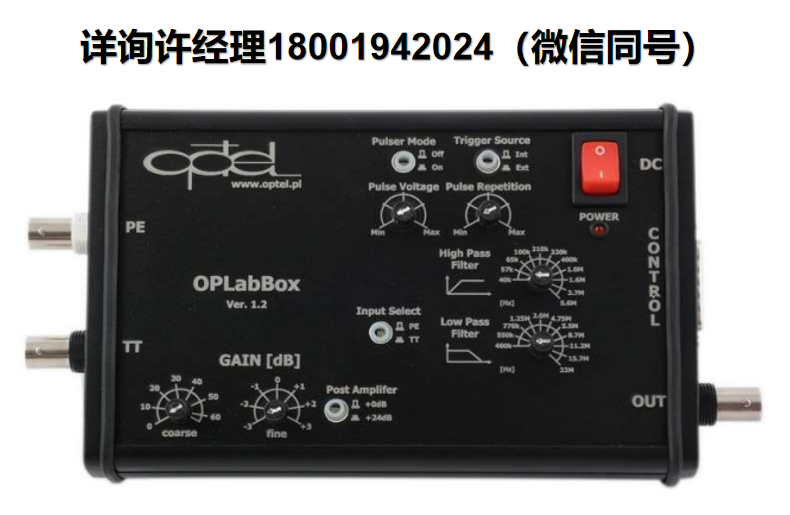

PBP OPTEL OPLabBox ver 1.2.带带通放大器的超声波脉冲与接收器

OPLabBox ver 1.2. Ultrasonic Pulser & Receiver with Bandpass Amplifier

OPLabBox特别适合于超声波测量。宽带宽放大器带开关带通滤波器和集成脉冲发生器使这些设备适用于各种超声波应用。它被设计为一个自给自足的示波器适配器,然而它也可以作为扩展盒用于其他信号处理设备。结合我们的超声波测试设备(OPCARD或OPBOX),可以实现具有完整硬件和软件支持的完整超声波系统。

PBP OPTEL OPLabBox ver 1.2.带带通放大器的超声波脉冲与接收器规格参数:

电源:
– 电源电压:9…12V直流
– 功率:最大3.5W

尺寸(长x宽x高):
200x110x43 [毫米] 7.9×4.3×1.7 [英寸]

模拟参数:

– 输入通道:2(可切换):发送和接收以及接收
– 输入范围:275mVpp
– 输入阻抗:50欧姆
– 带宽 [-3dB]:40kHz至22MHz
– 高通滤波器 [Hz](可切换):40k、57k、65k、100k、210k、320k、400k、1.0M、1.6M、3.7M、5.6M
– 低通滤波器 [Hz](可切换):400k、560k、770k、1.25M、2.0M、4.75M、5.5M、8.5M、11M、16M、22M
– 输入放大器增益:0至92dB 全范围:0至68dB 可流畅调节,
+0或+24dB 可切换后置放大器。
– 输出范围:1.125Vpp

触发器:内部(受控)或外部(最大20kHz)

脉冲发生器:阶跃脉冲发生器,0V至360V流畅调节,边缘下降时间小于40ns

OPLabBox是一款宽带宽(40kHz至22MHz)放大器,具有可切换的带通滤波器和集成的阶跃脉冲发生器。放大器范围从0dB到92dB,通过两个旋钮(粗调和微调)控制,以及+24dB后置放大器开关。可以通过CONTROL连接器用电压控制增益。滤波器部分有两个11位置开关,分别控制低通和高通滤波器。集成的脉冲发生器可以内部触发(通过脉冲重复旋钮)或外部通过TTL信号触发。输出电压由脉冲电压旋钮控制,范围为0至360V(无负载)。可以通过CONTROL连接器控制脉冲电压。

定制:可选地,可以为用户的特殊需求制作硬件版本。
