2通道超声波箱

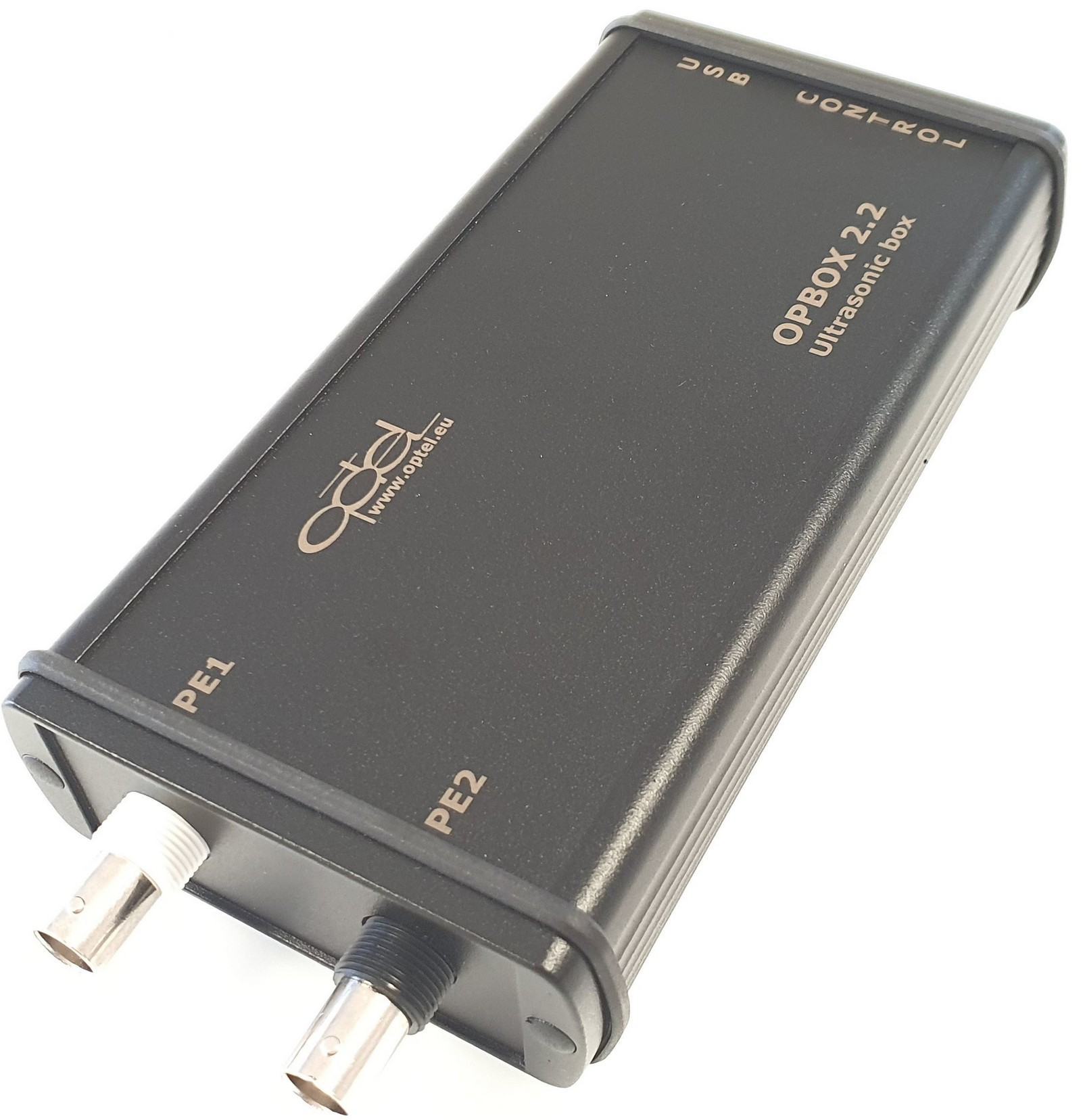

OPBOX 2.2 是一款 2 通道超声波检测设备，适用于各种超声波测量，也可借助额外的数字输入/输出作为更复杂系统的控制器。
该器件具有两个高压脉冲发生器和可切换接收器，允许在两个输出上进行脉冲回波作，并在两个 T-R 方向（PE1->PE2 或 PE2->PE1）上进行直通传输作。
Opbox 2.2 还可以与多路复用器或扫描仪等设备配合使用。
FIFO 存储允许在内部存储器中缓冲许多采集，并将整个数据包转发到控制应用程序。通过这种方式，获得了从设备读取的数据的高吞吐量
特征
- 低噪声前置放大器（0.74 nV/√（Hz）
- 高达+89 dB的高增益-可切换的模拟滤波器
- 支持快速TGC（时间增益补偿）
- 板载2通道高压脉冲发生器（高达460V）
- 输入衰减器（-20dB）
- 输入阻抗50欧姆
- 10位A/D转换器
- 100MHz采样频率，8位采样
- 高达512k x 16bit采样内存
- 延迟设置高达65535个采样周期
- 各种触发模式
- BNC或Lemo模拟连接器
- I / O连接器：6个输入和6个输出
- USB-2.0高速（480Mbps）
- 由USB连接器供电
- 紧凑的尺寸
- 重量轻：380克
技术数据
模拟参数：
- 输入放大器增益： -31dB 至 65dB （步进 0.5dB）
- 可切换前置放大器： +24dB
- 可切换衰减器： -20dB
- 输入范围： ±275mV（±2.0V 带衰减器 -20dB）
- 全带宽：可切换滤波器（-3dB）： 0.8 MHz – 25 MHz， 0.5 – 6MHz， 0.5 – 10MHz， 0.5 – 15MHz， 0.5 – 25MHz， 1 – 6MHz， 1 – 10MHz， 1 – 15MHz，1- 25MHz， 2 – 6MHz， 2 – 10MHz， 2 – 15MHz， 2 -25MHz， 4 – 6MHz， 4 – 10MHz、4 – 15MHz、4 – 25MHz
脉冲发生器：
- 脉冲电压：0V 至 460V（正脉冲）
- 充电时间：0 至 6.3us，步长
- 为 0.1us 下降时间：<= 20 ns
- 带宽：高达约 50MHz
- 输出阻抗：< 1 欧姆
A/D 数据采集：
- 分辨率：10 bit（存储 8bit）
- ADC 输入范围：±0.5V;
- 采样频率（MHz）：100.0;50.0;33.3;25.0;20.0;16.7;14.3;12.5;11.1;10.0;9.1;8.33;7.7;7.14 和 6.67
- 数据缓冲区：1 至 256k 样本
- 采样延迟：0 至 65535 采样周期
- PRF：高达 100001）。
- 硬件数据处理：
- 数据表示：RF、Absolute;
- 在定义的门中进行测量：3 个峰值检测器;
- 3 个电平比较器信号检测：电平、上升、下降、转换。
DAC （TGC） 带任意函数发生器：
- 频率：100MHz
- 分辨率：8 位
- 最大增益变化：48dB 专业步长
- 触发：软件 软件命令;
- 内部可编程定时器;
- 外部2 个增量编码器模块;
- 2 个 TTL 输入
- 用于增量编码器的计数器模块：
- 两个 32 位模块，带 CHA、CHB 和 IDX 输入;
- 可编程输入模式：1X、2X、4X;
- 位置可编程触发;
输入/输出
传感器连接器：
PE1（发送和接收） BNC 或 Lemo
PE2（发送和接收） BNC 或 Lemo
DB15 连接器：
输入：
6 个输入，用于 2 个增量编码器通道（A、B、索引信号）或通用线路;
输出：
6 个通用输出;
包括
Trigger 输出信号 （Sync Out）;
+5V 熔断器电源，用于为外部设备供电。
软件
我们提供软件的标准版本（适用于任何 Microsoft Windows 最高 10 x64，并已获得 Microsoft 硬件认证报告）和特殊需求：带有 LabView、MATLAB x64、dll 的 C++ 包装器、Python 和 Linux 的即用型示例的 SDK，以及有关如何直接从任何 USB 工具控制我们的设备的低级描述
