超声波检测卡（探伤仪）
超声波PC卡（缺陷检测PC卡） 可以将任何计算机转变为多功能探伤仪或专用于超声波测量和无损检测的理想设备。
OPCARD 2.2 PCI-bus 超声波卡（集成脉冲发射与接收器）
OPCARD 2.0 PCI-bus 超声波卡（集成脉冲发射与接收器）
这些超声波PC卡通过集成脉冲发射与接收器，能够将普通计算机升级为专业的超声波检测设备，适用于工业无损检测、材料分析等领域。

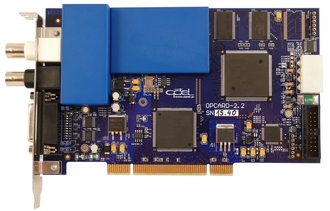

OPCARD 2.2 集成脉冲发生器和接收器的 PCI 总线超声波卡
描述
Opcard 2.2 可以在 sequence 模式下工作。它可以存储多达 1024 组设置。因此，每次下一次数据采集都可以非常快速地切换参数。该系统允许在内部存储器中缓冲许多采集，并将整个数据包转发到控制应用程序。通过这种方式，获得了从设备读取的数据的高吞吐量。
该卡有一个实现的单通道脉冲发生器和接收器，可以与一个或两个传感器一起使用（一个是发送的，另一个是接收的）。
特性
- 低噪声前置放大器 (0.74 nV/√(Hz))
- 高增益，最高可达 +89 dB
- 可切换模拟滤波器
- 支持快速时间增益补偿 (TGC)
- 2个模拟信号输入（PE 和 TT）
- 输入衰减器 (-20dB)
- 输入阻抗 50 Ohm, 10pF
- 10位模数转换器 (A/D Converter)
- 100MHz 采样频率，8位采样
- 最大存储容量 512k x 16位样本
- 延迟设置，最多可达 65535 个采样周期
- 多种触发模式
- 数据传输速度，最高可达 132MB/s
- 扩展连接器，用于附加功能的子板
- 接口（RS232、RS485、SPI、I2C）
- 标准PCI短卡尺寸 (174.63mm x 106.68mm)
- BNC 或 Lemo 模拟连接器
- DB15 连接器，用于 I/O 和电源线
- 重量：175g
技术数据
模拟参数：
- 输入放大器增益：-31dB 至 65dB（步长 1dB，误差 ±0.3dB）
- 输入后置放大器：关闭或 +24dB
- 输入衰减器：关闭或 -20dB
- 输入范围：±275mV（衰减器开启时为 ±2.5V）
- 全频带：0.5 MHz – 25 MHz（-3dB）
- 可切换滤波器（-3dB）：0.5 – 6MHz、0.5 – 10MHz、0.5 – 15MHz、0.5 – 25MHz、1 – 6MHz、1 – 10MHz、1 – 15MHz、1 – 25MHz、2 – 6MHz、2 – 10MHz、2 – 15MHz、2 – 25MHz、4 – 6MHz、4 – 10MHz、4 – 15MHz、4 – 25MHz
脉冲发生器：
- 脉冲电压 0 伏（关闭）至 360 伏（正脉冲，短路阶跃脉冲发生器）
- 充电时间可在 0 至 3.1 微秒范围内以 0.1 微秒为步长进行调节
- 下降时间≤20 纳秒
- 脉冲持续时间短路，带宽高达约 50 兆赫
- 输出阻抗<1 欧姆
技术数据
数据处理：
- 分辨率：10位（存储为8位）
- 采样频率（MHz）：100; 50; 33.3; 25; 20; 16.7; 14.3; 12.5; 11.1; 10; 9.1; 8.3; 7.7; 7.14; 6.67
- 数据缓冲区：从1到262088（256k）样本，步进为4
- 延迟时间（后触发）：从0到65535个采样周期，步进为1
- 脉冲重复频率（PRF）：最高20,000（使用多路复用器时最高100,000）
- 硬件数据处理：绝对值、射频（RF）
- 硬件平均
- 硬件数字滤波
DAC（时间增益补偿，TGC）与任意波形发生器：
- 频率：100MHz
- 分辨率：8位
- 最大增益变化：每步48dB
触发：
- 板载触发定时器
- 应用触发速率：软件控制
- 外部触发：2个输入，TTL信号
- 触发输出信号：TTL信号
计数器/增量编码器输入：
- 增量编码器计数器：2通道，32位
输入/输出：
- 传感器连接器：
- PE（发送和接收）：BNC或Lemo
- TT（仅接收）：BNC或Lemo
- DB15连接器：
- 输入：6个输入，包括编码器和外部触发输入
- 输出：6个输出，包括触发输出信号（Sync Out）
- 其他：
- +12V、-12V 保险丝（聚合物保险丝）供电，用于外部设备
- +5V 或 Vreg（0-10V）保险丝（聚合物保险丝）输出，用于控制/供电外部设备
PCI 连接器：
- PCI rev2.2，32位，33MHz，最大传输带宽132MB/s
- 通用连接器，适用于3.3V或5V PCI插槽
扩展连接器：
- 2×10针2.54mm连接器，用于特殊功能的子板
- +12V、-12V、+5V、+3.3V电源引脚
- I/O引脚，串行接口（3.3V信号电平）：RS232、SPI、I2C等
- 通用计数器输入
- 中断输入
- A/D转换器的模拟输入
标准软件：
- 软件（适用于Windows 2000/XP/Vista/7.0/8.0/10.0 x86 x64）包含超声波测量所需的所有功能。
门控：
- 测量门控：3个完全独立的门控，用于幅度和飞行时间（TOF）测量
- 门控起始：在整个显示范围内可变
- 门控宽度：从门控起始到显示范围结束可变
- 门控高度：从0到100%全屏高度可变
- 报警：正负阈值
FFT/缩放：
- 支持快速傅里叶变换（FFT）和缩放功能
DAC/TGC：
- 支持数字模拟转换（DAC）和时间增益补偿（TGC）功能
OPCARD 2.0 集成脉冲发生器和接收器的 PCI 总线超声波卡
OPCARD 2.0 是一款完整的超声波检测设备，适用于所有超声波测量，由于具有许多额外的数字输入/输出和内部处理器，它可以用作更复杂设备的控制器。
该卡可与以下设备配合使用：
- 32 路多路复用器 – 卡可以直接控制;
- 扫描仪 – 它具有增量编码器的输入;
该卡有一个实现的单通道脉冲发生器和接收器，可以与一个传感器或两个（一个是发送的，另一个是接收的）一起使用。
