产品概述

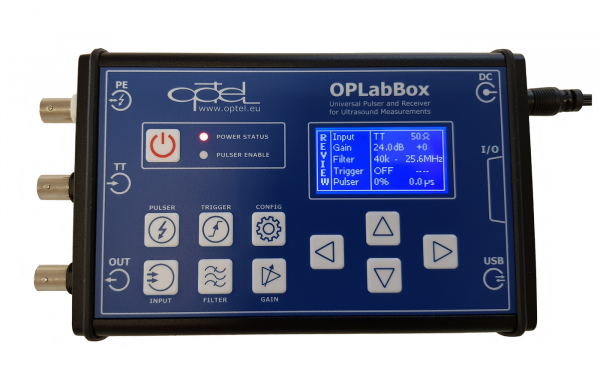

OPLabBox 2.0是一款专为超声波测量设计的多功能设备，集成了宽带放大器、可切换带通滤波器和脉冲发生器，适用于工业及实验室的各种超声波应用场景。该设备既可作为独立示波器适配器使用，也可作为其他信号处理设备的扩展模块。配合我们的超声波检测设备（OPCARD或OPBOX）可构建完整的超声波检测系统，并提供全面的硬件和软件支持。
核心特性
- 宽带低噪放大器：40kHz至25MHz工作带宽
- 智能滤波系统：8档可切换高通滤波（40k-5MHz）与8档低通滤波（200k-25MHz）
- 高精度增益控制：104dB总增益范围（-10至70dB，0.1dB步进），带+24dB后置放大选项
- 高压脉冲发生器：0-360V可调阶跃脉冲，<40ns下降沿
- 双通道输入：支持发射/接收模式与纯接收模式切换
- 远程控制：通过USB虚拟串口（ASCII协议）实现自动化控制
技术参数
电气特性
| 参数 | 规格 |
|---|
| 供电电压 | 12V DC（10.5-15V范围） |
| 功耗 | 典型2.5W，最大6W |
| 输入阻抗 | 50Ω/200Ω可切换 |
| 输入范围 | 550mVpp |
| 输出范围 | 2.5Vpp（输出阻抗50Ω） |
| 触发方式 | 内部/外部触发 |
| 脉冲重复频率（PRF） | 最高10kHz |
物理特性
| 参数 | 规格 |
|---|
| 尺寸（长×宽×高） | 200×110×43 mm（7.9×4.3×1.7英寸） |
| 重量 | 0.6kg |
信号处理
- 滤波器组：
- 高通：40k/80k/160k/320k/640k/1.25M/2.5M/5MHz
- 低通：200k/400k/800k/1.6M/3.2M/6.4M/12.5M/25MHz
- 存储功能：10组参数预设
- 自诊断系统：硬件状态实时监测
应用场景
- 工业检测：材料厚度测量、缺陷检测
- 实验室研究：声学特性分析
- 医疗超声：探头性能测试
- 自动化系统：通过ASCII协议集成到测试流水线
