美国On-Trak PSM系列位置传感模块 PSM2-4/ PSM2-10/ PSM2-10Q/ PSM2-45

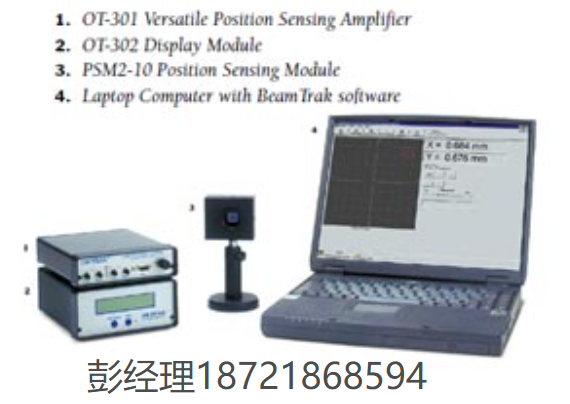

On-Trak 位置传感模块（PSM）是完全封装的位置传感探测器，当与 On-Trak 位置传感放大器配合使用时，可提供与探测器有效区域内光斑位置成正比的模拟输出。其真正的优势在于专有的即插即用设计，让位置传感操作从未如此方便和精确。

无需再为面包板、焊接、裁线和布线而烦恼。所有 On-Trak 位置传感模块（PSM）都集成了微型 9 针连接器，可直接插入任何 On-Trak 位置传感放大器。只需插入即可使用，就是这么简单。

可根据需求选择不同配置；每个模块包含线性、双侧、四侧或象限位置传感器。所有模块都经过便捷封装，可同时监测位置和光强。

位置传感模块提供两种封装尺寸：标准型和紧凑型。

环境光条件复杂？没问题。每个模块都可方便地安装各类可选滤光片，以降低环境光噪声影响。此外，每个模块免费附带滤光片支架。

所有 PSM 模块均配备标准安装孔，方便与现有实验设备安装。无论您的支架螺纹是 1/4-20 还是 8/32，都可在几分钟内完成安装。

On-Trak 位置传感模块采用坚固铝制外壳封装，以保护您的投资。

型号	有效面积 (mm)	探测器类型	波长范围	封装类型	典型分辨率	典型线性度
PSM1-2.5	2.5 x 0.6	线性硅 (Linear Silicon)	400-1100 nm	紧凑型	62.5 nm	0.1%
PSM1-5	5.0 x 1.0	线性硅	400-1100 nm	紧凑型	125 nm	0.1%
PSM1-10	10.0 x 2.0	线性硅	400-1100 nm	标准型	250 nm	0.1%
PSM1-20	20.0 x 3.0	线性硅	400-1100 nm	标准型	500 nm	0.1%
PSM1-30	30.0 x 4.0	线性硅	400-1100 nm	标准型	750 nm	0.1%
PSM2-2	2.0 x 2.0	双侧硅 (Duolateral Silicon)	400-1100 nm	紧凑型	50 nm	0.3%
PSM2-3I	3.0 x 3.0	象限型 InGaAs (Quadrant InGaAs)	900-1700 nm	紧凑型	100 nm	不适用*
PSM2-4	4.0 x 4.0	双侧硅	400-1100 nm	紧凑型	100 nm	0.3%
PSM2-4Q	4.0 x 4.0	象限硅 (Quadrant Silicon)	400-1100 nm	紧凑型	100 nm	不适用*
PSM2-5G	5.0 x 5.0	锗四侧枕形 (Pincushion Tetralateral Germanium)	800-1800 nm	紧凑型	5 μm	–
PSM2-10	10.0 x 10.0	双侧硅	400-1100 nm	标准型	250 nm	0.3%
PSM2-10Q	9.0 x 9.0	象限硅	400-1100 nm	标准型	100 nm	不适用*
PSM2-10G	10.0 x 10.0	锗四侧枕形	800-1800 nm	标准型	5 μm	–
PSM2-20	20.0 x 20.0	双侧硅	400-1100 nm	标准型	500 nm	0.3%
PSM2-45	45.0 x 45.0	双侧硅	400-1100 nm	标准型	1.25 μm	0.3%
