On-Trak Photonics PSM 系列位置感测模块, PSM2-2,PSM2-4,PSM1-5

PSM 系列位置感测模块：即插即用的高精度解决方案

产品特点：

On-Trak 位置感测模块是一种完整封装的位置感测探测器，与 On-Trak 位置感测放大器配合使用时，可提供与光斑在探测器有效区域内的位置成正比的模拟输出。但真正让它们脱颖而出的是其专利的即插即用设计。位置感测从未如此方便和精确。

无需再为面包板、焊接、剪线和布线烦恼。所有 On-Trak 位置感测模块（PSM）都配备一个超小型 9 针连接器，可直接插入任意 On-Trak 位置感测放大器。只需插上即用，就是这么简单。

可选配置包括：

所有模块均为紧凑封装，便于同时监控位置与光强。

面对强烈环境光照射？没问题！每个模块都可选配多种滤光片，有效抑制环境光带来的噪声干扰。更贴心的是，每个模块出厂时已附带滤光片支架，无需额外费用。

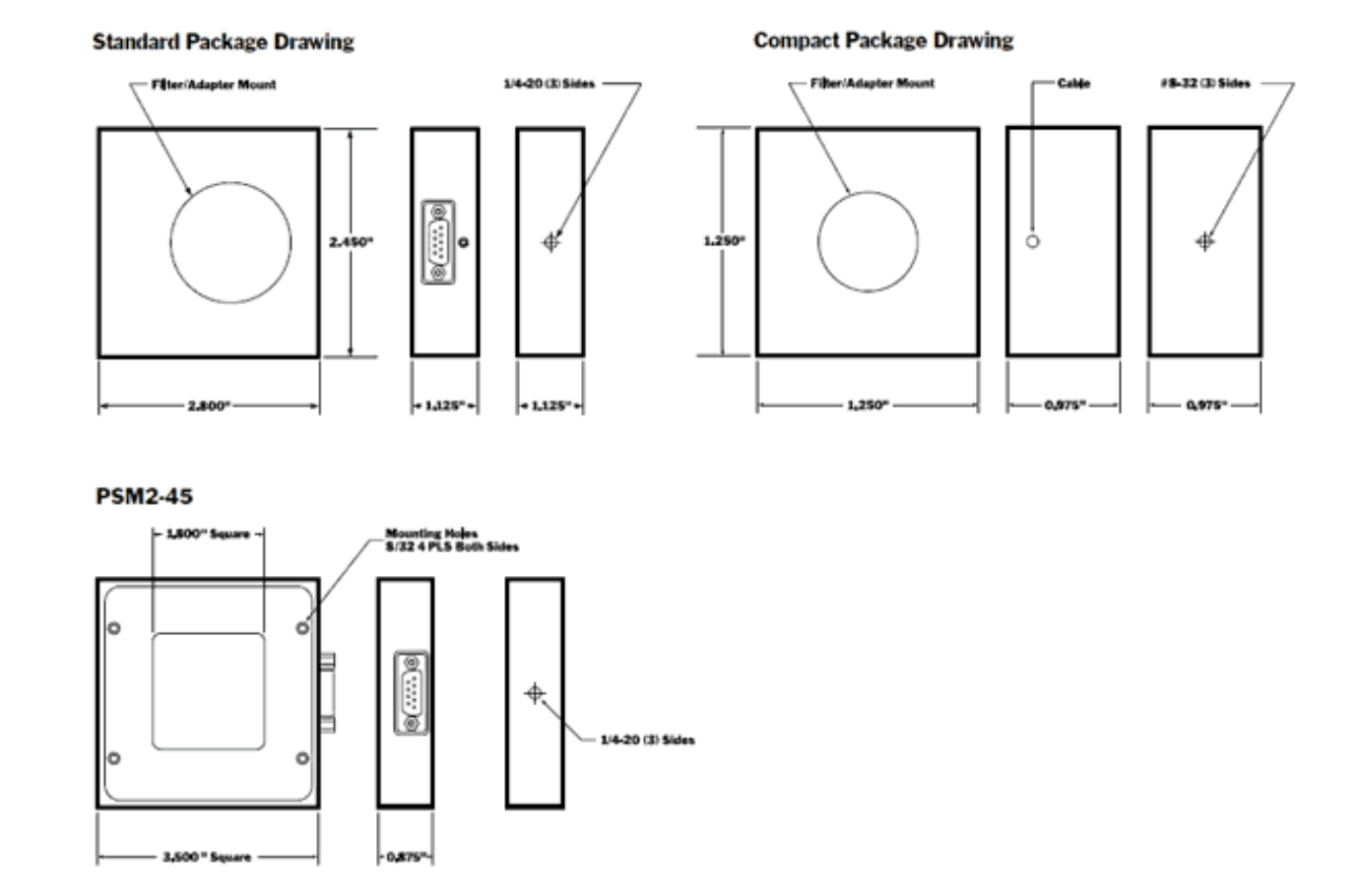

所有 PSM 模块均配备标准安装孔，方便与实验室现有设备对接。无论您使用的是 1/4-20 还是 8/32 支架与立柱，都能在几分钟内完成安装。

On-Trak 位置感测模块采用坚固的铝合金外壳封装，全面保护您的设备投资。

以下是 PSM 系列位置感测模块的中文参数表：

型号	有效区域 (mm)	探测器类型	波长范围 (nm)	封装类型	典型分辨率	典型线性度
PSM 1-2.5	2.5 x 0.6	线性硅探测器	400–1100	紧凑型	62.5 nm	0.1%
PSM 1-5	5.0 x 1.0	线性硅探测器	400–1100	紧凑型	125 nm	0.1%
PSM 1-10	10.0 x 2.0	线性硅探测器	400–1100	标准型	250 nm	0.1%
PSM 1-20	20.0 x 3.0	线性硅探测器	400–1100	标准型	500 nm	0.1%
PSM 1-30	30.0 x 4.0	线性硅探测器	400–1100	标准型	750 nm	0.1%
PSM 2-2	2.0 x 2.0	双侧硅探测器	400–1100	紧凑型	50 nm	0.3%
PSM 2-3I	3.0 x 3.0	四象限 InGaAs 探测器	900–1700	紧凑型	100 nm	N/A*
PSM 2-4	4.0 x 4.0	双侧硅探测器	400–1100	紧凑型	100 nm	0.3%
PSM 2-4Q	4.0 x 4.0	四象限硅探测器	400–1100	紧凑型	100 nm	N/A*
PSM 2-5G	5.0 x 5.0	锗四侧凹型（Pincushion Tetralateral）探测器	800–1800	紧凑型	5 μm	–
PSM 2-10	10.0 x 10.0	双侧硅探测器	400–1100	标准型	250 nm	0.3%
PSM 2-10Q	9.0 x 9.0	四象限硅探测器	400–1100	标准型	100 nm	N/A*
PSM 2-10G	10.0 x 10.0	锗四侧凹型探测器	800–1800	标准型	5 μm	–
PSM 2-20	20.0 x 20.0	双侧硅探测器	400–1100	标准型	500 nm	0.3%
PSM 2-45	45.0 x 45.0	双侧硅探测器	400–1100	标准型	1.25 μm	0.3%

注： * 适用于归零（nulling）应用场景。

PSM 配件

型号	描述
F12.5-632.2	12.5 mm 光学滤光片，中心波长 632.8 nm，带宽 +2.0/-0 nm；半高宽（FWHM）10 ±2 nm，透过率 50%。
F25-632.8	25 mm 光学滤光片，中心波长 632.8 nm，带宽 +2.0/-0 nm；FWHM 10 ±2 nm，透过率 50%。
F12.5-635	12.5 mm 光学滤光片，中心波长 635 nm，带宽 +5.0/-0 nm；FWHM 10 ±2 nm，透过率 50%。
F25-635	25 mm 光学滤光片，中心波长 635 nm，带宽 +5.0/-0 nm；FWHM 10 ±2 nm，透过率 50%。
F12.5-670	12.5 mm 光学滤光片，中心波长 670 nm，带宽 +3.0/-0 nm；FWHM 10 ±2 nm，透过率 50%。
F25-670	25 mm 光学滤光片，中心波长 670 nm，带宽 +3.0/-0 nm；FWHM 10 ±2 nm，透过率 50%。
F12.5-HA	12.5 mm 空白滤光片支架适配器（Blank Filter Holder Adapter）
F25-HA	25 mm 空白滤光片支架适配器
CA-DB9MM-5	5 英尺（约1.5米）模制电缆，DB9 接头
CA-SC10FR-3	3 英尺（约0.9米）排线，10 针插座连接器，未终端（无连接头）
PS-3	支架与立柱组件（Post and Stand）
