SPC-PSD高速位置传感探测器是一种带有400kHz附加信号处理电路的位置传感探测器。位置传感探测器电流以双极性电压的形式输出，表示PSD上光斑的质心位置和强度。强度信号可用于外部对位置（差异）信号进行光强依赖性的归一化处理。
输入可用于外部调整偏移电压。

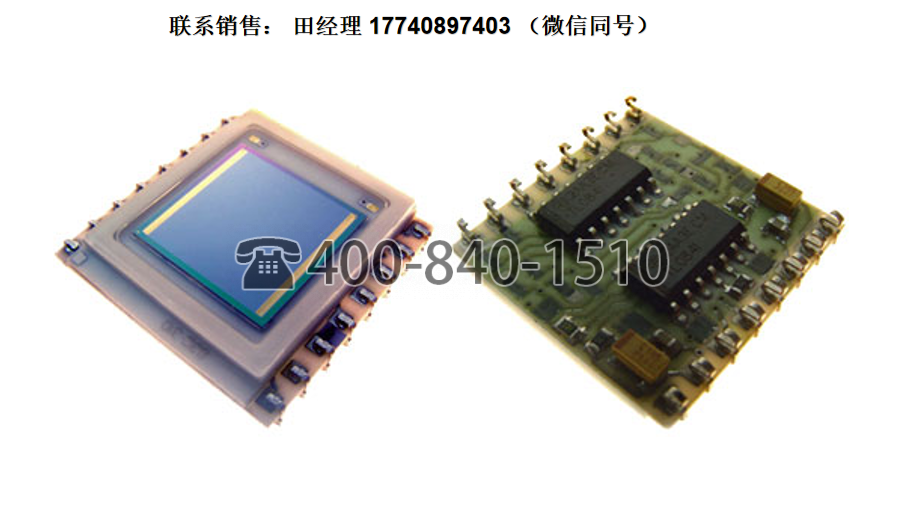

为了获得最大精度、高可靠性和小尺寸，SPC-PSD高速位置传感探测器电子元件采用厚膜技术和激光修剪电阻器，安装在20.5 x 20.5 mm²的陶瓷基板上。SPC-PSD高速位置传感探测器可提供表面贴装或DIL引线。
SPC-PSD高速位置传感探测器主要特点：
– 400 kHz带宽
– 所有和差信号的模拟输出
– 激光修剪电阻器
– 输入用于外部调整偏移电压
– 良好的热跟踪性能
– 小尺寸
SPC-PSD高速位置传感探测器应用：- 用于OEM和评估目的的位移测量系统中的模拟PSD前端。
一维SPC PSD系列位置传感器
| Model No. | Pkg. Type | Active Area |
|---|---|---|
| 1L2.5 SPC-PSD | Surface Mount | 2.5 x 0.6mm |
| 1L5 SPC-PSD | Surface Mount | 5.0 x 1.0mm |
| 1L10 SPC-PSD | Surface Mount | 10.0 x 2.0mm |
二维SPC PSD系列位置传感器
| Model No. | Pkg. Type | Active Area |
|---|---|---|
| 2L2 SPC-PSD | Surface Mount | 2.0 x 2.0 mm |
| 2L4 SPC-PSD | Surface Mount | 4.0 x 4.0 mm |
| 2L10 SPC-PSD | Surface Mount | 10.0 x 10.0 mm |
测试条件：室温23摄氏度，电源电压+15V，光源波长940纳米。位置非线性在探测器长度的80%范围内有效。
封装：16针陶瓷基板，20.5 x 20.5 mm²，带有保护窗口。
应用信息
输入2、6、7和14用于外部偏移补偿电压。如图所示，这样的电压可以通过电压分压器获得，并通过适当的串联电阻连接到SPC输入。
