OT-4040 激光对准系统为您带来一种简便而强大的方式，可随时随地进行精确的对准测量。OT-4040 激光对准系统能够在可见激光参考线上任意一点，实时测量 X-Y 偏差——最长可达 300 英尺（约 91 米）。在项目进行过程中，可动态监控对准情况。只需将一个“透明”测量靶放置在参考线上任意标准 NAS 工装球中，并通过中央处理单元（CPU）读取数据即可。OT-4040 激光对准系统已被飞机制造商、造船厂及汽车行业广泛验证，显著提高了效率，减少了工时，尤其适用于各种具有挑战性的对准应用。
OT-4040 激光对准系统
硅位置传感探测器
典型系统包括：一台 OT-4040 LL 激光器、一只 OT-4040 TTS4 透明靶、一只 OT-4040 TS4 参考靶，以及两台 OT-4040 中央处理单元（每个靶配一台 CPU）。另有多种选件可供选择。
300 英尺范围内的 0.001 英寸分辨率
优化精度，提升信心。OT-4040 提供保守标定的 0.001 英寸分辨率，适用于最长 300 英尺距离。第三代光纤耦合激光二极管发射系统确保了长距离下卓越的光束相干性，即使在苛刻的室外环境中亦能保持性能稳定。
简单易用
专注于工作，而非对准系统。OT-4040 操作极其简便，即使是初次使用者，也能在不到五分钟内完成上手，几乎无需查阅说明书。
系统优势
成本效益高：在特定应用中性能超越激光跟踪仪，但价格仅为其一小部分。
超高精度：消除了传统人工方法的主观误差。
实时反馈：可立即进行现场对准调整。
测量速度快：减少工时，提高项目效率。
测量范围大：可在最长 300 英尺范围内进行测量。
多点同步测量：支持多个靶点同时测量。
数据分析：位置数据可由计算机监控、存储并进行分析。
工业级耐用性：OT-4040 CPU 与靶点专为严苛的工业环境设计，适应日常现场操作。
激光跟踪仪 / 光学望远镜的理想替代方案
许多人认为，激光跟踪仪在单纯的对准应用中过于复杂；相反，光学望远镜又因速度慢、结果主观而显得不足。OT-4040 恰好结合了二者优势：既极其精确，又操作简便且具成本优势。此外，OT-4040 系统针对 NAS 标准接口优化，可直接替代光学望远镜系统。其最大优势在于可实现多点、动态、客观的测量——这是单一激光跟踪仪或光学望远镜都无法同时提供的。
激光对准的优势
基于激光的对准技术相比其他对准方法具有显著优势。

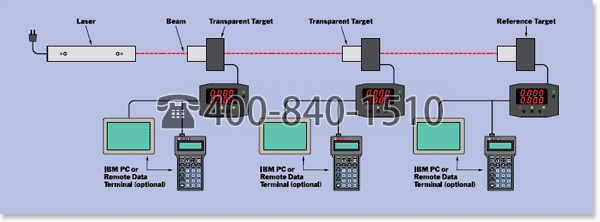

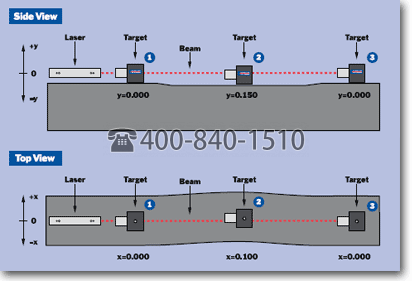

工作原理：固定激光器瞄准 300 英尺远的参考靶，形成一条稳定的“空间直线”作为测量基准。随后，一个或多个透明靶被放置在光束路径中。当激光通过透明靶时，靶可检测光束相对于工装球中心的 X-Y 偏差。该位置信息实时输出至 CPU，用于控制、显示和分析。（可选配远程数据终端或计算机，用于数据采集或远程操作。）
主要技术亮点
内部光纤耦合激光二极管：保证 300 英尺内的高性能。
光束居中精度：±0.002 英寸。
10 Hz 脉冲：避免环境光干扰。
电源：内置可充电 NiMH 电池，支持 24 小时连续使用；或使用 AC 充电器供电并同时充电。
低电量指示：电池电量不足时指示灯亮起。
NAS 标准锥形接口：镀铬不锈钢接口，便于快速集成。
1 英寸大面积传感器：便于对准参考光束。
智能传感器设计：确保重复性和抗角度误差能力。
磁性安装：强力磁铁确保靶点稳固定位。
水平气泡：30 分钟气泡水平仪，方便高精度定位。
激光指示灯：红色 LED 指示激光照射状态。
OT-4040 系统规格
OT-4040 LL 激光器
输出功率：Class IIA (<1 mW 可见红光)
波长：635 nm
光束直径：8–12 mm
工作距离：0–300 英尺
光束居中精度：±0.002 英寸
电池续航：24 小时
重量：8 磅（3.64 kg）
OT-4040 TTS4 透明靶
位置感应区：25 mm
分辨率：0.001 英寸
重量：2.75 磅（1.25 kg）
OT-4040 CPU
分辨率：0.001 英寸
电池续航：10–12 小时
显示：LED ±4 位
通讯：RS-232 ASCII
OT-4040 TS4 参考靶
位置感应区：25 mm
分辨率：0.001 英寸
重量：2 磅（0.9 kg
