OT-302D 显示模块为显示和分析从 OT-301 位置传感放大器收集的位置传感数据带来了新的易用性和复杂性。以三种方式使用该模块：作为独立的读出系统，与 Beamtrak 数据处理软件（随附）配合使用，或通过 RS-232 通信与用户可编程例程配合使用。
独立读数。
OT-302D 是理想的独立显示器。简单的双按钮前面板允许您为个人测量应用快速设置 OT-302D。同时按下两个按钮进入配置模式。选择位置感应探测器的大小、测量单位和显示屏更新速度。按 FAST / SLOW 按钮退出。OT-302D 已准备好显示位置数据。
特征

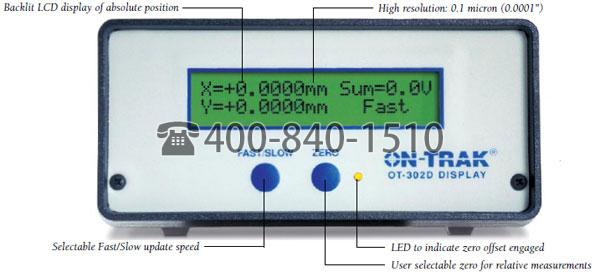

- 绝对位置的 LCD 显示屏
- LCD 背光源
- X、Y 位置和总和显示
- 公制 （mm） 或英制 （in）
- RS-232 接口
- 按钮零偏移
- 计算机控制或独立
- 前面板按钮控制
- 高分辨率 0.1 微米 （0.0001”）
- 显示更新控制 0.1 至 25.5 秒更新速度
- 适用于所有尺寸探测器的校准功能
- 快速/慢速平均
Beamtrak 显示和分析软件。
免费的 Beamtrak 软件可让您在计算机上轻松收集、显示和分析来自 OT-302D 的数据。具有完整的“必备”功能工具集 – 从自动数据记录和历史跟踪，到数据平均和自动缩放 – 您将立即启动并运行。
RS-232 通信控制。
所有 OT-302D 命令均可通过 RS-232 端口获得 – 非常适合编写自定义应用程序特定程序的用户。
通过 RS-302 通信端口对 OT-232D 进行寻址，设置如下：9600 波特率、8 位、1 停止位、无奇偶校验。
绝对位置 – 毫米和英寸。
OT-302D 的微处理器控制模块从位置感应放大器获取模拟输出电压，并将其转换为绝对位置 – 毫米或英寸。X/Y 位置和 SUM 输出同时显示在背光 LCD 上，分辨率为 0.1 μm（0.0001 英寸）。
Beamtrak 软件
OT-302D Beamtrak 软件包含在内，无需额外付费 – 使数据收集、存储和处理变得容易。这个基于 Windows 的程序将 让您在几分钟内启动并运行。

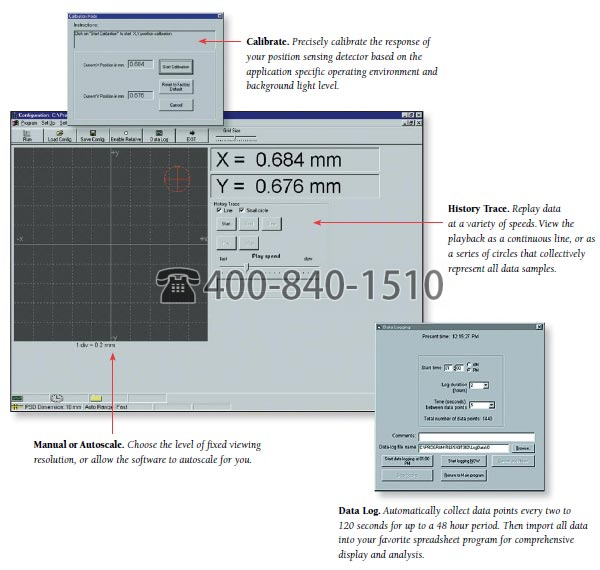

- 数据日志。每 2 到 120 秒自动收集一次数据点，最长可达 48 小时。然后将所有数据导入您最喜欢的电子表格程序中，以进行全面的显示和分析。
- 校准。根据特定应用的操作环境和背景光照水平精确校准位置传感探测器的响应。
- 历史记录跟踪。以各种速度重放数据。以连续线或表示所有数据样本的一系列圆圈的形式查看每次播放。
- 手动或自动缩放。选择固定查看分辨率的级别，或允许软件为您自动缩放。
- Axis Orientation （轴方向）。反转 X 和 Y 坐标的方向。
- 启用 Relative （相对）。将 current position （当前位置） 设置为零。
RS-232 软件控制功能
OT-302D 与全系列 On-trak 位置传感放大器兼容。这个微处理器控制的模块从位置感应放大器获取模拟输出电压，并将其转换为以毫米或英寸为单位的绝对位置。X/Y 位置输出和 SUM 输出同时显示在背光 LCD 上。
OT-302D 具有 RS232 通信功能，可设置公制或英制位置、不同尺寸探测器的比例因子、显示更新速度以及更多功能。RS232 具有连续或按需位置更新功能，用于数据记录和控制。
OT-302D 显示模块可以通过 RS232 通信端口进行控制，设置如下：9600 波特率、8 位、1 停止位、无奇偶校验。
- a = 以 1/10 秒为间隔的平均值
- d = 默认选择（用于 Multidrop）
- e = Echo 开/关（Echoes 命令）
- f = 快/慢平均
- h = 帮助显示命令
- i = 分配 ID 号
- j = X 偏移调整
- k = Y 偏移调整
- L = 传感器长度，单位为 mm
- m = 公制或英制
- n = 总和偏移调整
- o = 将当前值设置为零
- p = 数据滚动
- q = 静音模式
- r = 返回位置值
- s = 单位选择
- v = 版本和状态显示
- w = 写入 EEPROM
- x = 增益校准 X
- y = 增益校准 Y
- z = 增益校准 SUM
OT-302D 规格
输入电压范围 X、Y 和总和：0 至 ± 10V
更新速度 0.1 秒至 25.5 秒
电源 12V DC 500mA 壁式适配器
尺寸 2.5 x 5.5 x 6.5 英寸（高 x 宽 x 深）
RS-232 9600 波特率，8 位，1 个停止位，无奇偶校验
重量 1 磅 10 盎司
显示分辨率 0.0001 毫米 （0.0001 英寸）
