OT-302D 显示模块为从 OT-301 位置传感放大器 收集的位置信息提供了全新的显示与分析体验。该模块可三种方式使用：
独立读出系统
与 Beamtrak 数据处理软件配合（随模块附送）
通过 RS-232 通信实现用户自定义程序控制
独立读出功能

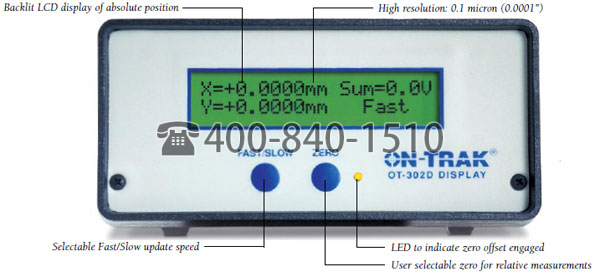

OT-302D 是理想的独立显示模块。前面板的两个按钮可以快速完成模块的设置。按下两个按钮进入配置模式，可选择传感器尺寸、测量单位和显示更新速度。按 FAST/SLOW 按钮退出配置，模块即可显示位置信息。
功能特点
LCD 显示绝对位置
LCD 背光
显示 X、Y 位置及 SUM 输出
可选单位：公制（mm）或英制（in）
RS-232 接口
按钮设置零点偏移
可独立操作或计算机控制
前面板按钮控制
高分辨率 0.1 μm（0.0001″）
显示更新速度 0.1 – 25.5 秒
支持所有尺寸传感器的校准
快速/慢速平均
Beamtrak 数据采集与分析软件
随模块附送的 Beamtrak 软件 可轻松在 IBM PC 兼容电脑上采集、显示和分析 OT-302D 数据。功能包括：
自动数据记录与历史追踪
数据平均与自动缩放
校准传感器响应
轴向反向显示
设置相对零点
自定义显示分辨率和字体
RS-232 软件控制功能
OT-302D 可通过 RS-232 接口进行全功能控制，适用于所有 On-trak 位置传感放大器。功能包括：
设置公制/英制单位
设置不同传感器尺寸的缩放因子
控制显示更新速度
数据日志记录和控制
OT-302D 技术规格
| 参数 | 规格 |
|---|---|
| 输入电压范围 X、Y、SUM | 0 to ±10V |
| 显示更新速度 | 0.1 – 25.5 秒 |
| 电源 | 12V DC, 500 mA（墙插适配器） |
| 尺寸（H x W x D） | 2.5 x 5.5 x 6.5 英寸 |
| RS-232 | 9600 波特率，8 位，1 停止位，无校验 |
| 重量 | 1 lb 10 oz（约 740 g） |
| 显示分辨率 | 0.0001 inch（0.0001 mm） |
