OT-301 位置传感放大器 位置传感器电流输出方案 适用于激光束对准、光束中心定位、镜面稳定等应用

OT-301 位置传感放大器是市场上最简单、最精确的处理任何位置传感器（PSD）电流输出的方案。

即插即用
OT-301 真正实现即插即用，无需设计或制作定制放大电路。只需连接传感器、打开电源，即可立即使用。

• 提高便利性、效率和生产力

• 100% 兼容未来的任何位置传感需求

• 投资回报快

功能特点

• X、Y 模拟位置输出电压

• SUM 输出

• 宽动态范围：0.1 μA – 1.5 mA

• 频率响应：DC – 15 kHz

• 兼容所有类型位置传感器

• 零点偏移 / 调零

• 校准调节

• 自动检测器偏置

• 输出位置与光束强度无关

适用范围

适用于激光束对准、光束中心定位、镜面稳定等应用，可实现一维或二维绝对光学定位或精密中心化、调零。支持多种 PSD 类型：

• 一维 PSD：共阴极、共阳极

• 二维 PSD：双边（Duolateral）、四边（Tetralateral，阳极/阴极）、针垫型四边（硅或锗）、四象限和双电池（Quad/Bi-Cell）

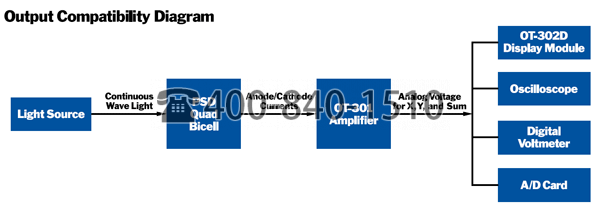

放大与输出

• 四通道跨阻放大器，提供高精度信号处理

• X/Y 模拟输出 与光束位置成正比，不受光束强度变化影响

• 六档增益设置：0.1 μA – 1.5 mA，频率响应最高 15 kHz

• 零点调节：电子移动零点

• 校准调节：按绝对位置校准

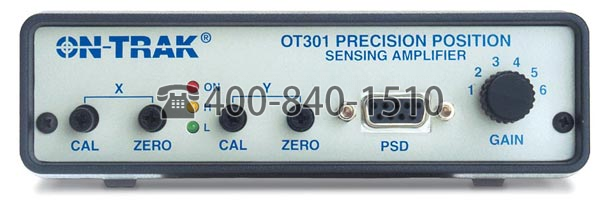

前面板

• Gain：跨阻增益 4×10³ – 4×10⁶ V/A

• 输入电流范围 0.1 μA – 1.5 mA

• ON：电源指示

• H：输入光功率超过选择范围

• L：输入光功率低于选择范围

• X,Y CAL：输出电压校准 ±10%

• X,Y ZERO：电子零点调节 ±1V/轴

• PSD：DB9 位置传感器输入

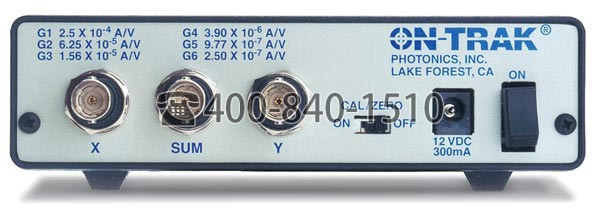

后面板

• X Out：归一化 X 输出 ±10V

• Y Out：归一化 Y 输出 ±10V

• SUM：总光强输出 0–6V

• CAL/ZERO：开/关调节

• ON/OFF：电源开关

技术规格
