On-trak PSM 系列位置传感模块位置传感器位置传感放大器光学滤光片 PSM2-10 PSM2-20

On-Trak 位置传感模块（PSM）为封装式位置传感器（PSD），与 On-Trak 位置传感放大器配合使用时，可输出与光斑在检测器活性区位置成正比的模拟信号。其专有即插即用设计使位置传感既方便又精确。

核心特点

完全封装的 PSD
- 硅线性：400–1100 nm
- 硅双边（Duolateral）：400–1100 nm
- 硅四象限（Quadrant）：400–1100 nm
- 锗四边（Tetra-Lateral）：800–1800 nm
可拆卸滤光片支架适配器
标准安装孔
即插即用，兼容所有 On-Trak 位置传感放大器
无需焊接或布线，通过 9 针子迷你连接器直接连接放大器即可使用
多种配置可选：线性、双边、四象限、四边

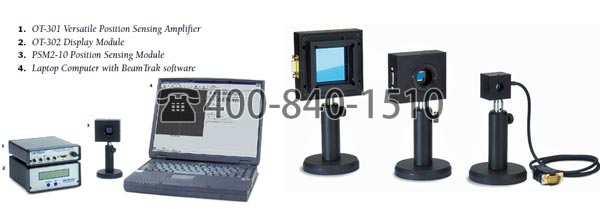

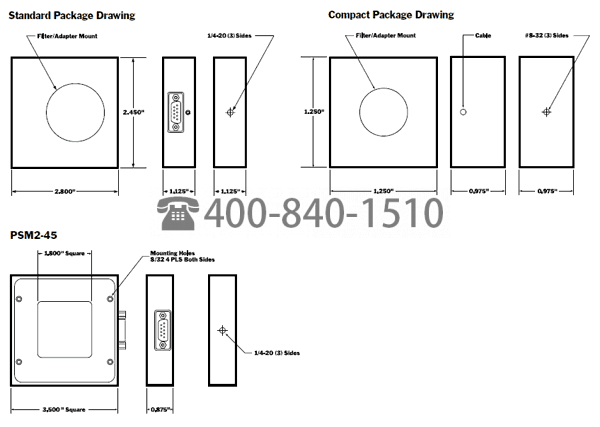

封装规格

标准封装尺寸：2.8″ × 2.45″ × 1.125″
紧凑封装尺寸：1.25″ × 1.25″ × 0.975″

滤光片与适配器

可选滤光片，用于降低环境光噪声
每个模块都附带滤光片支架，免费提供

标准安装孔

支持 1/4-20 或 8/32 安装
便于快速固定在实验台或设备上

机壳

坚固铝制外壳，保护模块

PSM 模型规格

型号	活性区（mm）	检测器类型	波长范围	封装类型	典型分辨率	典型线性度
PSM 1-2.5	2.5 × 0.6	线性硅	400-1100 nm	紧凑	62.5 nm	0.1%
PSM 1-5	5 × 1	线性硅	400-1100 nm	紧凑	125 nm	0.1%
PSM 1-10	10 × 2	线性硅	400-1100 nm	标准	250 nm	0.1%
PSM 1-20	20 × 3	线性硅	400-1100 nm	标准	500 nm	0.1%
PSM 1-30	30 × 4	线性硅	400-1100 nm	标准	750 nm	0.1%
PSM 2-2	2 × 2	双边硅	400-1100 nm	紧凑	50 nm	0.3%
PSM 2-3I	3 × 3	四象限 InGaAs	900-1700 nm	紧凑	100 nm	N/A*
PSM 2-4	4 × 4	双边硅	400-1100 nm	紧凑	100 nm	0.3%
PSM 2-4Q	4 × 4	四象限硅	400-1100 nm	紧凑	100 nm	N/A*
PSM 2-5G	5 × 5	针垫型四边锗	800-1800 nm	紧凑	5 μm	–
PSM 2-10	10 × 10	双边硅	400-1100 nm	标准	250 nm	0.3%
PSM 2-10Q	9 × 9	四象限硅	400-1100 nm	标准	100 nm	N/A*
PSM 2-10G	10 × 10	针垫型四边锗	800-1800 nm	标准	5 μm	–
PSM 2-20	20 × 20	双边硅	400-1100 nm	标准	500 nm	0.3%
PSM 2-45	45 × 45	双边硅	400-1100 nm	标准	1.25 μm	0.3%

* 用于调零（nulling）应用

PSM 配件

型号	描述
F12.5-632.2	12.5 mm 光学滤光片，632.8 nm ±2 nm，FWHM 10 ±2 nm，透射率 50%
F25-632.8	25 mm 光学滤光片，632.8 nm ±2 nm，FWHM 10 ±2 nm，透射率 50%
F12.5-635	12.5 mm 光学滤光片，635 nm ±5 nm，FWHM 10 ±2 nm，透射率 50%
F25-635	25 mm 光学滤光片，635 nm ±5 nm，FWHM 10 ±2 nm，透射率 50%
F12.5-670	12.5 mm 光学滤光片，670 nm ±3 nm，FWHM 10 ±2 nm，透射率 50%
F25-670	25 mm 光学滤光片，670 nm ±3 nm，FWHM 10 ±2 nm，透射率 50%
F12.5-HA	12.5 mm 空滤片支架适配器
F25-HA	25 mm 空滤片支架适配器
CA-DB9MM-5	5 英尺模制电缆，DB9 接头
CA-SC10FR-3	3 英尺排线，10 针插座，未端接
PS-3	支撑柱与支架
