On-trak PSM系列位置感应模块、位置感应检测器、位置感应模块、位置感应放大器

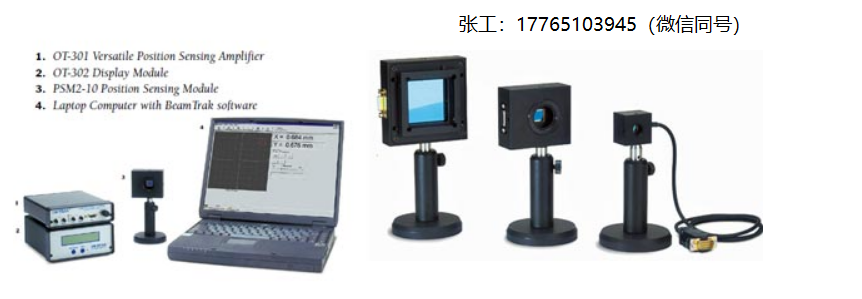

On-Trak位置感应模块是完全封装的位置感应检测器，当与On-Trak位置感应放大器一起使用时，提供与检测器有效区域上的光点位置成正比的模拟输出。然而，真正让它们与众不同的是它们专有的即插即用设计。位置检测从未如此方便…还是准确的。
最后，即插即用的解决方案
没有更多与试验板，焊接，切割和布线的麻烦。相反，所有On-Trak正电子感应模块(PSM)都包含一个微型9针连接器，可直接插入任何On-Trak位置感应放大器。插上电源就可以走了。就这么简单。
单边、双边、象限
从几种不同的配置中选择；每个模块包含一个线性、双边、四方或四分之一位置感应检测器。所有模块的包装都很方便，可以同时监控位置和光强。

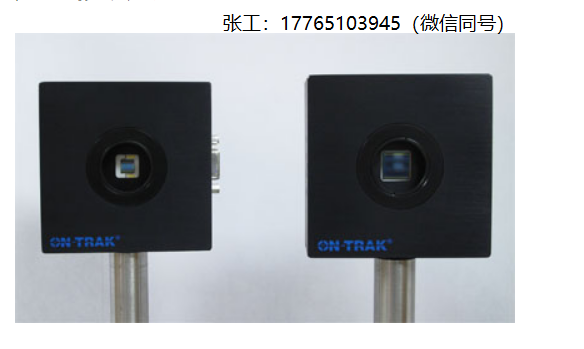

位置感应模块有两种封装尺寸:标准和紧凑型。标准尺寸为2.8英寸x 2.45英寸x 1.125英寸。这款产品的尺寸为1.25英寸x 1.25英寸x 0.975英寸。
过滤器和过滤器支架适配器
恶劣的环境照明条件？没问题。每个模块都可以接受一整套可选的滤光器，以减少环境光造成的噪音影响。此外，每个模块都包括一个过滤器支架，无需额外费用。
标准安装孔
所有PSM都有标准安装孔，便于安装到现有的实验室设备上。无论您的立柱和脚架是1/4 – 20还是8/32，您都可以在几分钟内安装并运行。
坚固的铝制外壳
On-Trak位置传感模块封装在坚固的铝制外壳中，以保护您的投资。
| Model | Active Area (mm) | Detector Type | Wavelength Range | Package Type | Typ. Resolution | Typ. Linearity |
| PSM 1-2.5 | 2.5 x 0.6 | Linear Silicon | 400-1100 nm | Compact | 62.5 nm | 0.1% |
| PSM 1-5 | 5.0 x 1.0 | Linear Silicon | 400-1100 nm | Compact | 125 nm | 0.1% |
| PSM 1-10 | 10.0 x 2.0 | Linear Silicon | 400-1100 nm | Standard | 250 nm | 0.1% |
| PSM 1-20 | 20.0 x 3.0 | Linear Silicon | 400-1100 nm | Standard | 500 nm | 0.1% |
| PSM 1-30 | 30.0 x 4.0 | Linear Silicon | 400-1100 nm | Standard | 750 nm | 0.1% |
| PSM 2-2 | 2.0 x 2.0 | Duolateral Silicon | 400-1100 nm | Compact | 50 nm | 0.3% |
| PSM 2-3I | 3.0 x 3.0 | Quadrant InGaAs | 900-1700 nm | Compact | 100 nm | N/A* |
| PSM 2-4 | 4.0 x 4.0 | Duolateral Silicon | 400-1100 nm | Compact | 100 nm | 0.3% |
| PSM 2-4Q | 4.0 x 4.0 | Quadrant Silicon | 400-1100 nm | Compact | 100 nm | N/A* |
| PSM 2-5G | 5.0 x 5.0 | Pincushion Tetralateral Germanium | 800-1800 nm | Compact | 5 μm | – |
| PSM 2-10 | 10.0 x 10.0 | Duolateral Silicon | 400-1100 nm | Standard | 250 nm | 0.3% |
| PSM 2-10Q | 9.0 x 9.0 | Quadrant Silicon | 400-1100 nm | Standard | 100 nm | N/A* |
| PSM 2-10G | 10.0 x 10.0 | Pincushion Tetralateral Germanium | 800-1800 nm | Standard | 5 μm | – |
| PSM 2-20 | 20.0 x 20.0 | Duolateral Silicon | 400-1100 nm | Standard | 500 nm | 0.3% |
| PSM 2-45 | 45.0 x 45.0 | Duolateral Silicon | 400-1100 nm | Standard | 1.25 μm | 0.3% |
PSM附件
Model Description
F12.5-632.2 12.5 mm optical filter. 632.8 nm, +2.0/-0 nm.
FWHM 10 + 2 nm. 50% transmittance
F25-632.8 25 mm optical filter. 632.8 nm, +2.0/-0 nm.
FWHM 10 + 2 nm. 50% transmittance
F12.5-635 12.5 mm optical filter. 635 nm, +5.0/-0 nm.
FWHM 10 + 2 nm. 50% transmittance
F25-635 25 mm optical filter. 635 nm, +5.0/-0 nm.
FWHM 10 + 2 nm. 50% transmittance
F12.5-670 12.5 mm optical filter. 670 nm, +3.0/-0 nm.
FWHM 10 + 2 nm. 50% transmittance
F25-670 25 mm optical filter. 670 nm, +3.0/-0 nm.
FWHM 10 + 2 nm. 50% transmittance
F12.5-HA 12.5 mm Blank Filter Holder Adapter
F25-HA 25 mm Blank Filter Holder Adapter
CA-DB9MM-5 5 foot molded cable. DB9 connector
CA-SC10FR-3 3 foot ribbon cable. 10 pin socket connector.
Unterminated
PS-3 Post and Stand
Specifications
