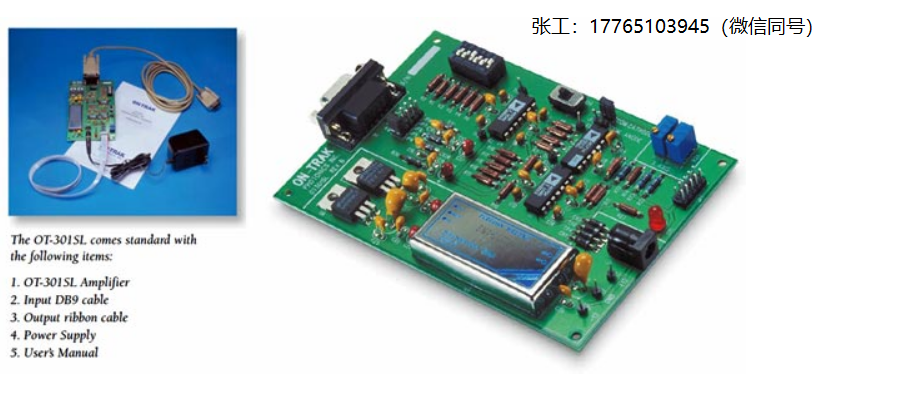

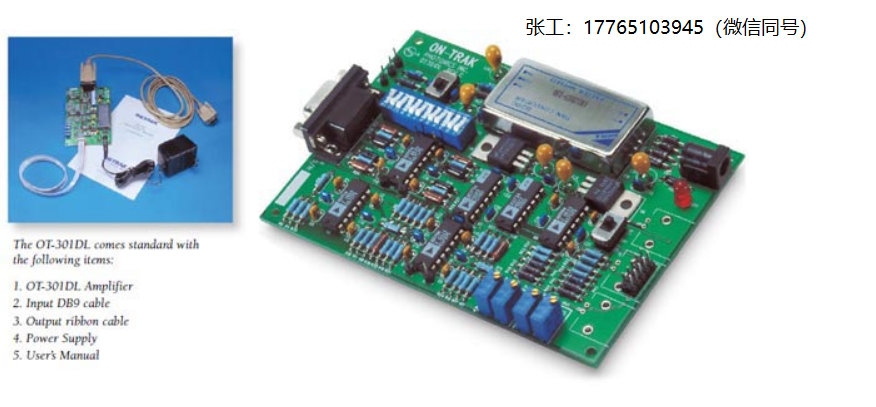

OT-301SL印刷电路板放大器设计用于直接集成到OEM仪器仪表中。OT-301SL的电路元件针对单轴位置检测器(PSD)进行了优化，具有可选的偏置电压和三个增益范围，能够以出色的精度对信号进行加减和除法运算。
精密运算放大器和电阻网络执行加法和减法运算；优化的模拟分频器提供最终比率。模拟分频器确保在非常宽的信号范围内具有最高的线性度。
特征
- 模拟位置输出电压
- 和数输出
- 宽动态范围——30个103V/A、104V/A、105V/A
- DC到15kHz
- 校准调整
- 零点偏移调整
- 自动检测器偏差
- 独立于光束强度的位置
末级提供10%的位置输出读数调整，并用作驱动长电缆的高性能输出缓冲器。该和信号等于总检测器信号，并与入射光束功率成比例。
OT-301SL包括一个DC-DC转换器，该转换器可以拆卸并替换为外部电源，以降低大批量OEM应用的成本。
从PSD的两个阳极连接(指定为Y1和Y2)产生的信号的比率计算射束位置。OT-301SL上的双跨阻放大器可精确测量PSD的阳极信号电流。PSD信号和光束位置之间的精确关系如下:总检测器信号和与入射光束功率成比例。
其中Y是PSD表面上束斑质心的坐标(从检测器中心测量)；L是探测器敏感表面的尺寸，单位为毫米(例如:2.5、5.0、10、20、30毫米)。
规范
检测器类型单轴位置传感检测器
阳极输出(共阴极)
阴极输出(公共阳极)
双电池(公共阳极或阴极)
| 输入灵敏度 | -3 | -4 | -5 |
| 10安/伏 | 10安/伏 | 10安/伏 |
y输出信号0V至10V
和输出信号最大10V
校准调整阅读量的10%
y零点(偏移)1.0V
偏压0V、5V或12V
线性0.1%
香奈儿对香奈儿的追踪 1%
电源交流适配器12V DC @ 500mA
大小3.5 x 5.0英寸
输入连接器插座DB9
输出/电源连接器双列10针接头
放大器增益
| 6位DIP开关 | 获得 |
| 开= 1.4 | 10-3视听 |
| 开= 2.5 | 10-4视听 |
| 开= 3.6 | 10-5视听 |
PSD输入电缆
| PIN# | 功能 |
| 1 | Y1 PSD阳极 |
| 2 | Y2 PSD阳极 |
| 3 | 不适用 |
| 4 | 不适用 |
| 5 | GND |
| 6 | 网络计算机 |
| 7 | 网络计算机 |
| 8 | PSD偏差 |
| 9 | GND |
位置输出/功率输入
| PIN# | 功能 |
| 1 | y位置 |
| 2 | GND |
| 3 | 总和 |
| 4 | GND |
| 5 | 不适用 |
| 6 | GND |
| 7 | +12V |
| 8 | GND |
| 9 | -12V |
| 10 | GND |
