美国O’Keefe Controls精密孔板|精密金属孔口|NPT 连接–NPT 六角接头
- 实心金属的一体式结构是 就业。孔口经过精确加工， 彻底清洁，并经过流量测试 严格的标准。尺寸范围从 .004” 至 .125“ 孔径。特殊尺寸可以 按订单生产。

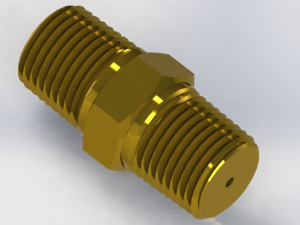

零件编号 B-4-BR，孔口组件，B 型
流向 | 金属孔组件可用于任一方向的流动。Air Flow （空气流量） 和 Water Flow （水流量） 数据适用于产品图片中所示的流向。 |
材料 | 黄铜 |
标称孔径 | 4 |
CV | 0.00035 |
孔口几何 | 圆 |
最大工作压力 | 2000 磅/平方英寸 |
连接 A | 1/8“ NPT 外螺纹 |
连接 B | 1/8“ NPT 外螺纹 |
筛选 | 没有 |
- 精确流量控制 – 气体或液体
- 速度控制器 – 气缸和执行器
- 气动或液压回路中的精确计时
- 流量限制
- 精确限流
- 缓冲器 – 量具和仪器
- 超声波声源
- 高压能力
- 双向流动兼容性
- 经济型精密孔板
- 可重复的孔口尺寸和形状
- 可预测的流速
空气流通说明 | 标准条件 70°F，14.7 psia SCFH – 标准立方英尺/小时 SLPM – 标准升/分钟 金属孔气流数据使用 B 型限流器获得。 其他金属限流器的流速为 与 B 型基本相同。 金属孔气流数据取代了以前的出版物。 |
水流笔记 | 金属孔口水流数据根据每个孔口的 Cv 计算得出。流量 = Cv √ΔP。ΔP = 以 psid 为单位的压差。假设孔口两侧的区域完全被淹没，没有气穴。 |
