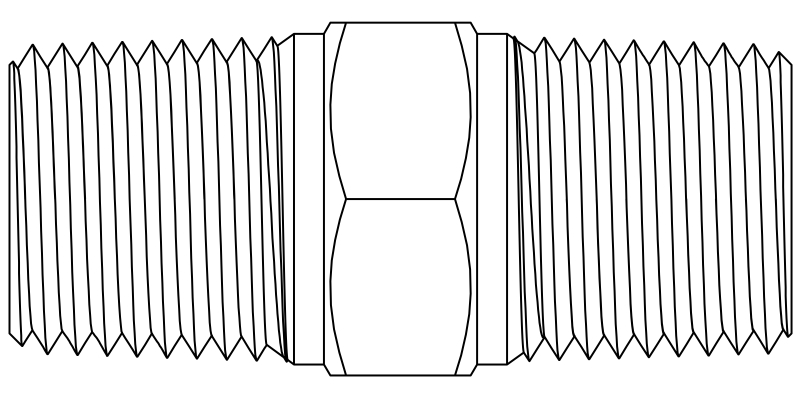

美国O’KEEFE CONTROLS精密金属孔件精密金属接口 NPT六角接头 B-4-BR型精密金属孔件

精密金属接口 NPT六角接头 B-4-BR型 精密金属孔件

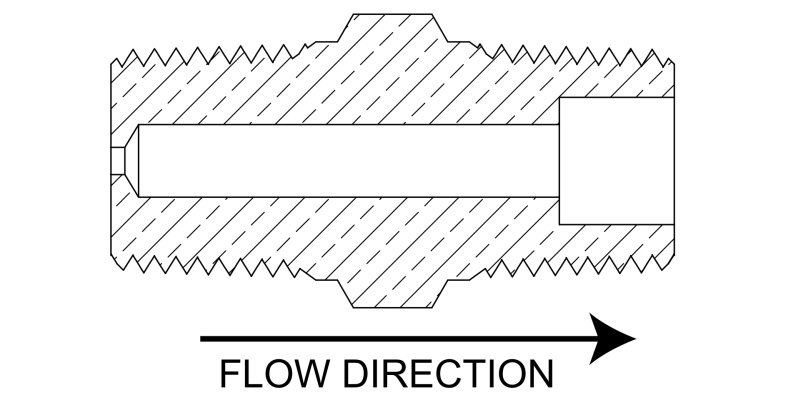

流动方向	金属制孔板组件可用于双向流动。空气流动与水流动的数据是针对产品图片中所显示的流动方向而言的。
材料	黄铜
标称孔径	4
C_V	0.00035
孔口几何结构	轮次
最大工作压力	2000磅/平方英寸
连接A	1/8英寸NPT公头接口
连接B	1/8英寸NPT公头接口

气流相关说明

标准条件：70华氏度，14.7磅/平方英寸绝对压力
SCFH——标准立方英尺/小时
SLPM——标准升/分钟
通过B型节流器获得的金属孔口气流数据。
其他类型金属节流器的气流速率与B型节流器的基本相同。
该金属孔口气流数据取代了之前的相关数据。

水流说明	金属孔口的流量是通过每个孔口的Cv值来计算的。流量=CV×√ΔP，其中ΔP是以psid为单位表示的压差。假设孔口两侧的区域都被水完全填满，不存在气泡。

零件号	孔径	材质	CV值	最大工作压力
B-4-BR	0.0039 in	黄铜	0.00035	2000 psig
B-4-SS	0.0039 in	303不锈钢	0.00035	4000 psig
B-5-BR	0.0051 in	黄铜	0.00061	2000 psig
B-5-SS	0.0051 in	303不锈钢	0.00061	4000 psig
B-6-BR	0.0059 in	黄铜	0.00086	2000 psig
B-6-SS	0.0059 in	303不锈钢	0.00086	4000 psig
B-7-BR	0.0071 in	黄铜	0.0012	2000 psig
B-7-SS	0.0071 in	303不锈钢	0.0012	4000 psig
B-8-BR	0.0079 in	黄铜	0.0015	2000 psig
B-8-SS	0.0079 in	303不锈钢	0.0015	4000 psig
B-9-BR	0.0091 in	黄铜	0.0019	2000 psig
B-9-SS	0.0091 in	303不锈钢	0.0019	4000 psig
B-10-BR	0.0102 in	黄铜	0.0025	2000 psig
B-10-SS	0.0102 in	303不锈钢	0.0025	4000 psig
B-11-BR	0.011 in	黄铜	0.0028	2000 psig
B-11-SS	0.011 in	303不锈钢	0.0028	4000 psig
B-12-BR	0.0122 in	黄铜	0.0034	2000 psig
B-12-SS	0.0122 in	303不锈钢	0.0034	4000 psig
B-13-BR	0.013 in	黄铜	0.0038	2000 psig
B-13-SS	0.013 in	303不锈钢	0.0038	4000 psig
B-14-BR	0.0142 in	黄铜	0.0043	2000 psig
B-14-SS	0.0142 in	303不锈钢	0.0043	4000 psig
B-15-BR	0.015 in	黄铜	0.005	2000 psig
B-15-SS	0.015 in	303不锈钢	0.005	4000 psig
B-16-BR	0.016 in	黄铜	0.0055	2000 psig
