美国O’Keefe Controls B-40-SS 孔板组件 节流器

零件编号： B-40-SS

产品名称： 孔板组件 – B 型

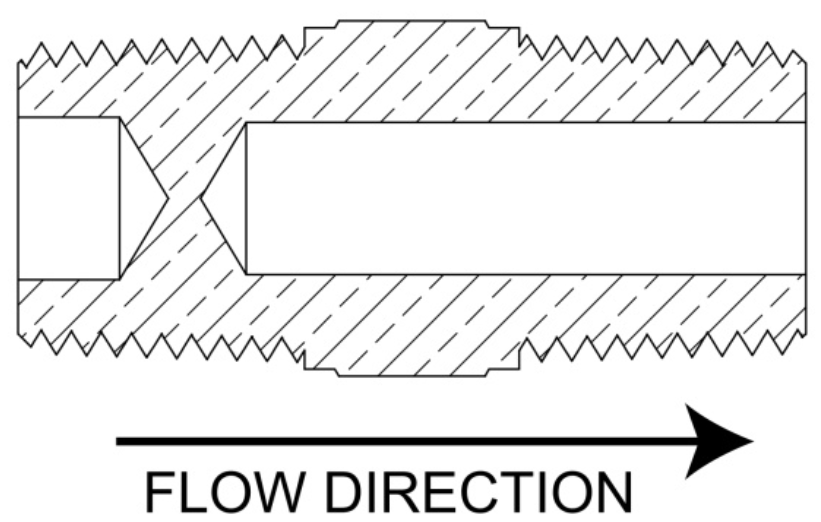

流向说明：
金属孔板组件可用于任意方向的流动。空气流量和水流量数据基于产品图片所示的流向。

技术规格：

• 材质： 303 不锈钢

• 名义孔径尺寸： 40

• 流量系数 (Cv)： 0.036

• 孔径几何形状： 圆形

• 最大工作压力： 4000 psig

• 连接 A： 1/8″ NPT 外螺纹

• 连接 B： 1/8″ NPT 外螺纹

• 带筛网： 无

应用与特点：

• 精密流量控制 – 气体或液体

• 速度控制 – 气缸和执行器

• 精确定时 – 气动或液压回路

• 流量限制

• 精确节流

• 缓冲器 – 用于仪表和计量

• 超声波声源

• 高压能力

• 双向流动兼容

• 经济型精密孔板

• 孔径尺寸和形状重复性高

• 流量可预测

空气流量说明：

• 标准条件：70°F，14.7 psia

• SCFH – 标准立方英尺/小时

• SLPM – 标准升/分钟

• 金属孔板空气流量数据基于 B 型节流器测得

• 其他类型金属节流器的流量基本与 B 型相同

• 本金属孔板空气流量数据优先于以前的发布数据

水流量说明：

• 金属孔板水流量数据基于每个孔板的 Cv 计算

• 计算公式：Flow = Cv × √ΔP，ΔP 为 psid 差压

• 假设孔板两侧区域完全充满液体，无气泡
