离子枪
NTI 离子枪用于材料研究、表面分析和太阳风模拟等应用。它们是按订单制造的，我们很乐意根据您的需求定制系统。
电能 < 10kV

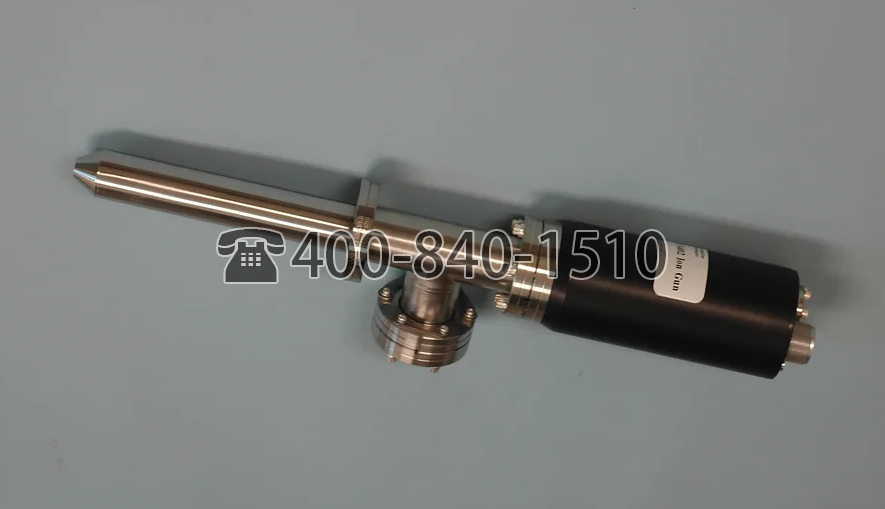

离子枪 Model 1402
低能量离子枪
Nonsequitur Technologies 1402 型离子枪具有在极低光束能量下具有高光束电流的特点。它也可以在高光束能量（高达 5keV）下运行，以提供额外的深度剖析和样品清洁能力。可能的应用包括电荷补偿、离子散射和离子/固体相互作用的研究。
针对低能量通量优化的聚焦柱
高亮度电子碰撞源，可最大程度地去除散装材料
发射调节轰击提供稳定的离子电流，前面板可调节动态范围 x300
连续可变光束能量高达 5keV
可更换光束调整孔径，典型使用寿命为 > 500 小时
双线材提供运行备份，典型的线材使用寿命> 500 小时
制造中使用的所有 UHV 兼容和抗蚀刻材料
差压泵送，以最大限度地减少主室气体负荷
可在惰性气体种类范围内运行，氧气和可选的 Thoria 灯丝
工作距离 | 20 毫米 |
光束能量 | 10eV 至 5keV 连续可变 |
栅格大小 | 7 x 7 毫米（最小） |
安装法兰 | 70 毫米（2.75 英寸）外径 CF |
差速泵送 | 70 毫米（2.75 英寸）外径 CF |
供气入口 | 34 毫米（1.33 英寸）外径 CF |
源气 | He， Ne， Ar， Kr， Xe |
烘烤温度 | 最高 100 °C |
输入功率 | 115/230VAC 50/60Hz 自动选择操作。熔断电流为 3.3/1.8A。 |
光束能量 | 0 – 5000V，1mA 开关模式电源连续可变。输出电容：0.0047μF |
聚光镜聚焦 | 0 – 1500V、1mA 开关模式电源通过前面板三个位置旋转开关和微调电位器独立和连续可变。输出电压随能量而变化。输出电容：0.0047μF。 |
目标聚焦 | 0 – 5000V，1mA 开关模式电源连续可变。输出电压随能量而变化。输出电容：0.0047μF。 |
灯丝功率 | 带前面板可选灯丝的辐射调节电源，最大可提供 5A 5V@电流。 |
电子轰炸 | 电子加速电压内部可调至 150V。电子发射电流的七种设置可从前面板旋转开关中选择。 |
离子萃取 | 内部可调至 1500V。 |
挠度 | 可变双极 350VDC 电源，用于 +X、-X、+Y 和 -Y 偏转。其余的八极子元件由电阻分压器网络供电。 |
联 锁 | HV 电缆断开会关闭 HV 电源。可调节的高压联锁装置可在系统超压时关闭高压电源。系统和辅助联锁装置可在系统或辅助设备发生故障时完全关闭。 |
前面板监控 | 数字面板仪表可精确监测所有关键参数，包括：镜头电压（41/2 位）、离子源压力和束流（31/2 位）、灯丝电流和电压（31/2 位）、发射电流（31/2 位）。 |
机箱尺寸 | 483（宽）x132.5（高）x435.4（深）毫米。19 英寸机架式桌面机箱，3U 高。 |
