CX4000B
描述

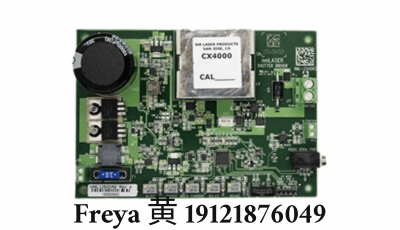

CX4000B激光快门控制器是一种由直流电源驱动的PCB级控制器，它能向感应式快门装置提供定制化的电源波形。该控制器能够输出高速、高功率的信号，足以满足最苛刻的快门驱动需求。其特色功能包括：通过五种磁力调节参数来实现对快门动作的精确控制（如软启动电流调节、通电时的快速开启功能、稳定的保持电流设置，以及延时/制动关闭功能）；电源端和控制端均具有反极性保护功能，可防止意外情况发生；控制信号经过光隔离处理，有效避免了噪声干扰。控制器中使用的所有元件都符合RoHS标准，不含铅。
CX4000B激光快门控制器技术规格
| 电源要求 | 24 ± 0.5伏直流电，额定电流为3安培 |
| 控制信号要求 | 3 – 24伏直流方波 |
| 软启动（受控）电流上升过程 | 0-50毫秒 |
| 脉冲增强时间（全电流开启状态） | 0-200毫秒 |
| 峰值提升电流（由车载电容器提供的短暂高电流） | 10安培 |
| 保持当前电流量不变（受调控） | 0 – 5安培 |
| 延迟时间（阻尼函数） | 0-50毫秒 |
| 制动脉冲时间（关闭阻尼模式） | 0-50毫秒 |
| 连接方式（全部） | 两针式螺丝端子 |
| 识别/鉴定 | 模型/校准标签 |
| 合规性 | RoHS标准、IPC-A-610第2类标准 |
CX4000B快门控制器波形
CX4000B激光快门控制器电气驱动装置
电源要求：用户的电源必须能够提供足够的电流，以供给CX4000B电容器使用。在设备运行过程中，驱动激光快门所需电流由CX4000B电容器提供。如果电源的电流输出能力不足，那么快门的最大速度就无法实现。
电气驱动
适用场景：在那些对切换性能要求极高的场合中，尤其是当使用大光圈或高速激光快门时，CX4000B能够提供用户自行设计的电路难以实现的性能指标。它能够驱动所有用于安全或工艺控制的激光快门，以及各种调制功能的激光快门。
校准：该装置的参数是由工厂通过微控制器和/或电位器进行设定的，以便与相应的激光快门型号相匹配。对于那些尺寸较大的光学快门而言，还需要进行额外的校准，以消除重力带来的影响。产品上的标签会标明所适用的激光快门型号。
快门兼容性：我们所有的激光快门都能与CX4000B配合使用。对于那些性能更强的快门来说，只有通过精心设计的波形处理和精确校准，才能实现最佳的性能、最快的切换速度以及最高的重复使用率。
OEM集成需考虑的事项：
电气安全：24伏直流电源输入方式使得在集成系统中实现电气安全认证变得十分简单。
控制信号与连接方式：输入控制信号通常为TTL电平，或者最高可达24伏直流电。正极性信号可以触发快门的开启。极性标识在机械图纸和印刷电路板的标记上都有说明。该输入端为阻性接口，其阻值约为2.4千欧姆；同时，光隔离器中的LED会带来1伏的电压降。你的信号源必须能够提供所需的电流：在TTL电平下，电流通常需小于2毫安；而如果使用24伏的PLC供电，则电流可达到10毫安。
输出功率与连接方式：激光快门控制器输出的电压波形是经过优化设计、专门适配各类快门型号的。通常情况下，系统会向负载施加24伏特的电压，持续预定的时间后，控制器会利用脉宽调制技术将电压降至稳定的维持水平。CX4000B还有一个优点，那就是它能调节维持电流，从而确保在快门的额定工作温度范围内都能保持最佳性能。需要注意的是，快门用电感器并不属于脉宽调制电路的组成部分，它仅仅起到负载的作用，因此有助于降低切换时的噪音。
特点/优势
最快的切换速度
高峰电流
模拟/数字模式
可编程参数
配有外接盒
申请事项/用途
OEM集成服务
快速原型制作
研发
教育
