NM Laser高重复率15 Hz, 100瓦高功率光闸LST500
LST500 激光快门
光学规格
| 孔径直径 | 15 毫米 |
| 典型光束直径 | 1 – 12 毫米 |
| 最大光功率处理能力 | 100 W（介电光学器件） （+50 W 需要水冷）， 30 W（金和铝光学器件） |
| 光学元件选项 | 金、铝或电介质 |
| Dielectric Optics 后缀 | -1 （1064 纳米）、-2 （532 纳米）、-3 （355 纳米） |
| 金属光学元件后缀 | CO2 （-C2）、STD （-AL） |
| Laser Induced Damage Threshold（激光诱导损伤阈值） | 2 焦耳/厘米210 ns 时（介电光学器件） 500 mJ/cm210 ns 时（金/铝光学器件） |
性能规格
| Open Delay Time | 10 毫秒 |
| 开放上升时间 | 20 毫秒 |
| 打开总时间 | 30 毫秒 |
| 关闭延迟时间 | 10 毫秒 |
| 关闭 Fall Time | 20 毫秒 |
| 关闭总时间 | 30 毫秒 |
| 最小 FWHM 曝光 | 50 毫秒 |
| 最大快门重复率 | 10 Hz（自定义 – 15 Hz） |
| 寿命 | 超过 1 亿次循环 |
散热规格
| 热功率耗散保持打开 | 5 瓦 |
| 热功率耗散，循环 | 16 瓦 @ 10 赫兹 |
| 最高工作温度 | 50 摄氏度 |
| 安装表面 | 基准 A、基准 B |
自定义选项
| 光学元件选项 | 金、铝或电介质 |
| 双位置传感器 | 可用 |
| 自定义重复率 | 高达 15 Hz |
| 将端口转向功率计 | 可用 |
电气规格
| 电源 | 24 VDC，2 A 额定值 |
| 电气驱动电路 | 升压开路 = 24 V，持续 30 ms 保持开路 = 8 V 延迟关闭 = 17 ms 制动器关闭 = 24 V，持续 6 ms |
| 推荐控制器 | CX4000B |
| 绕组电阻 | 11 欧姆 @ 室温。 |
| 绕组电感 | 25 毫秒 |
| 位置传感器 | 逻辑 TTL，需要 5 VDC @ 30 mA |
| 电缆/电线类型、编号、长度、 端接 | 26 克特氟龙，六根电线，18 英寸， MTA-100 |
Wire Pin # – 颜色
| 1 – 白色 | 功率绕组 （+） |
| 2 – 黑色 | 功率绕组 （-） |
| 3 – 红色 | 传感器电源，5 V DC（+） – 30 mA |
| 4 – 黄色 | 常开传感器 （HI – Open） |
| 5 – 橙色 | 常闭传感器 （HI – Close） |
| 6 – 蓝色 | 5 V 回路和传感器接地 |
属性
| 尺寸 | 5.5 英寸x 0.97 英寸x 2.0 英寸 |
| 重量 | ~1 磅 |
| 分类 | 安全/流程 |
描述

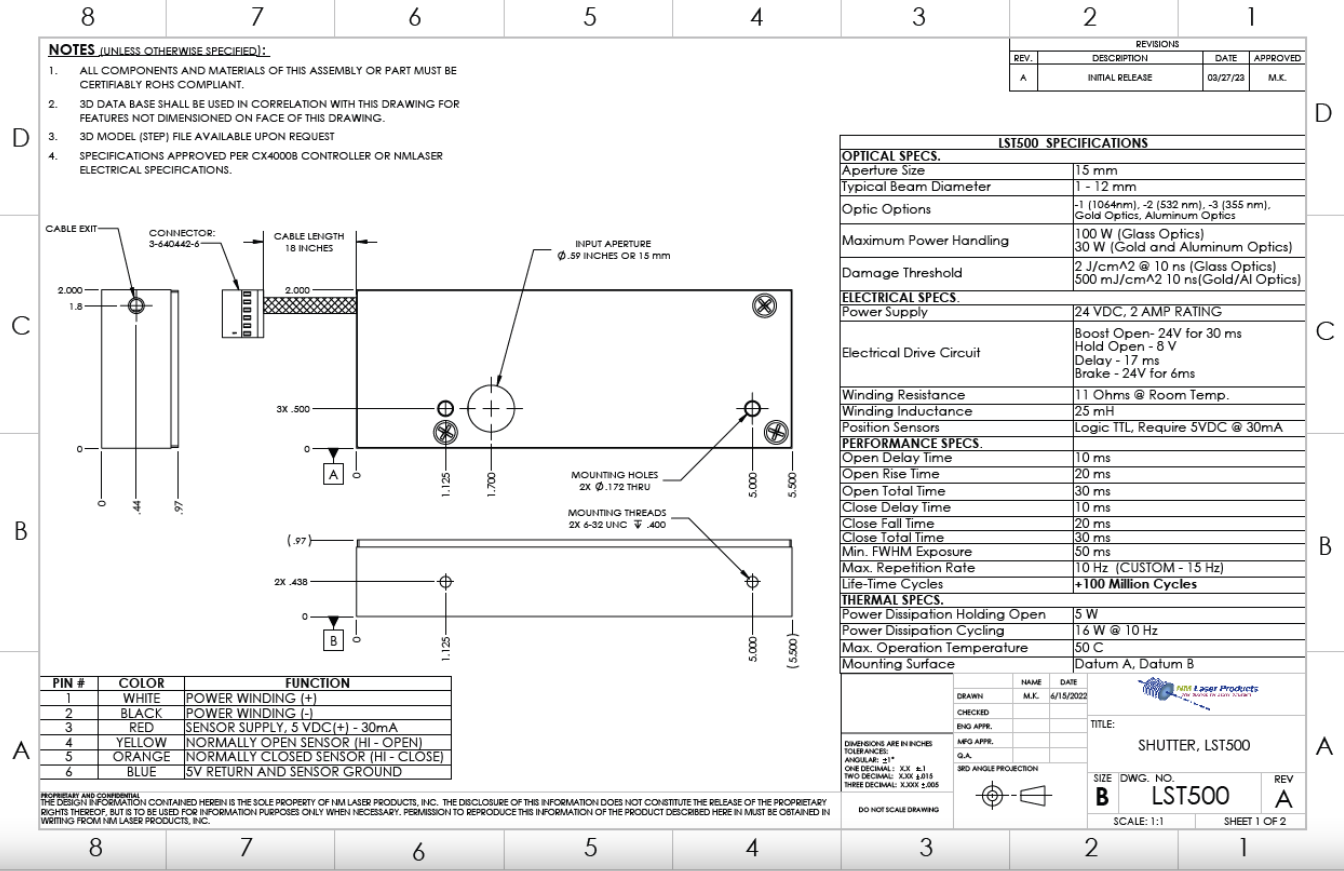

LST500 激光快门型号设计用于激光安全联锁和加工应用。快门标配用于打开和关闭状态的 TTL 输出位置传感器。兼容的系统控制器是围绕 24 VDC @ 2 A 设计的CX4000B或用户构建的电路。许多选项在制造后无法安装，因此请谨慎选择。 选择 –C2 后缀用于 CO2 激光器（参见 LST500-C2）。选择 –IR 后缀 IR use，从大约 700 nm 开始。标准镀膜铝镜在深紫外到约 700 nm 范围内都很好（参见 LST500-AL）。特殊的介电镜可用于 OEM 应用。使用后缀 –1 表示 1064 nm，-2 表示 532 nm，-3 表示 355 nm，-4 表示 266 nm，-123 表示 355 + 532 + 1064 nm 谐波镜（有关较低的损伤阈值，请参见 LST500-123;对于高脉冲激光器，请参见 LST500-123-HP）。 有关尺寸，请参阅 Mechanical 图纸。
