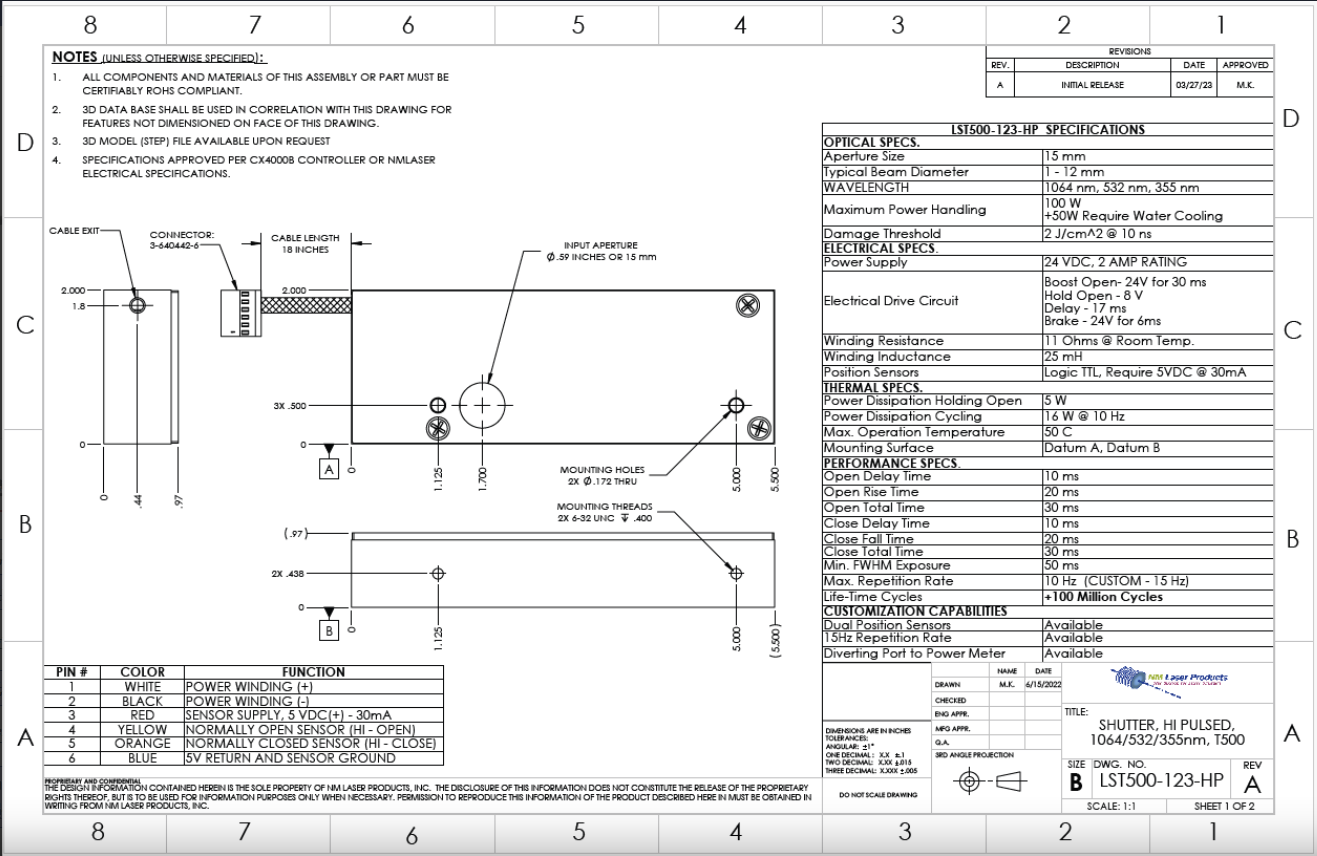

LST500-123-HP

特点
光功率处理能力:100 W
孔径:15 mm
高重复率:10 – 15 Hz
高 LIDT:2 J/cm2@ 10 ns
波长:1064532355 nm

应用
激光安全
高能脉冲门控
重复速率分频器
大光束应用

光学规格

孔径大小15 毫米
典型光束直径1 – 12 毫米
最大光功率处理能力100 瓦
(+50 瓦需要水冷)
光学电介质
波长1064 nm、532 nm、355 nm
Laser Induced Damage Threshold(激光诱导损伤阈值)2 焦耳/厘米2在 10 ns 时
性能规格

Open Delay Time10 毫秒
开放上升时间20 毫秒
打开总时间30 毫秒
关闭延迟时间10 毫秒
关闭 Fall Time20 毫秒
关闭总时间30 毫秒
最小 FWHM 曝光50 毫秒
最大重复率10 Hz(自定义 – 15 Hz)
辈子超过 1 亿次循环
散热规格

热功率耗散保持打开5 瓦
热功率耗散,循环16 瓦 @ 10 赫兹
最高工作温度50 摄氏度
安装表面基准 A、基准 B
自定义选项

双位置传感器可用
自定义重复率高达 15 Hz
将端口转向功率计可用
电气规格

电源24 VDC,2 A 额定值
电气驱动电路升压开路 = 24 V,持续 30 ms
保持开路 = 8 V
延迟 = 17 ms
制动 = 24 V,持续 6 ms

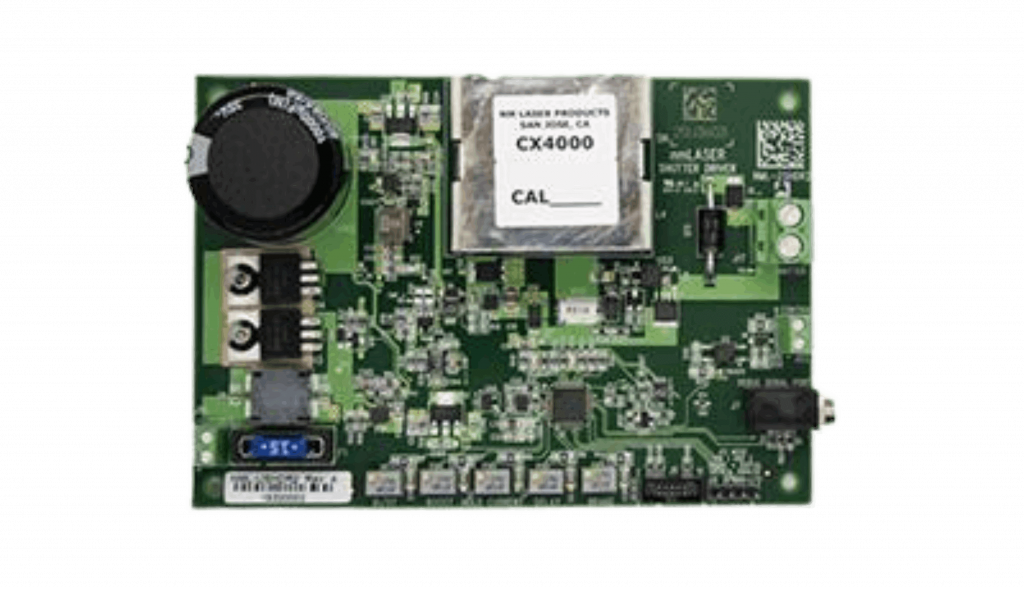

推荐控制器CX4000B
绕组电阻11 欧姆 @ 室温。
绕组电感25 毫秒
位置传感器逻辑 TTL,需要 5 VDC @ 30 mA
电缆/电线类型、编号、长度、
端接
26 克特氟龙,六根电线,18 英寸,
MTA-100
Wire Pin # - 颜色

1 – 白色功率绕组 (+)
2 – 黑色功率绕组 (-)
3 – 红色传感器电源,5 VDC (+) – 30 mA
4 – 黄色常开传感器 (HI – Open)
5 – 橙色常闭传感器 (HI – Close)
6 – 蓝色5 V 回路和传感器接地
属性

大小5.5 英寸x 0.97 英寸x 2.0 英寸
重量~1 磅

描述

NM Laser Products LST500 安全快门
光束属性、对准和极化
每个快门都有一个光学等级,必须遵守该等级以避免光学和机械损坏。仔细考虑额定波长(用于介电镜)或 波长(用于金属镜)、CW 最大功率、峰值能量密度(通量)、推荐的光束直径、偏振矢量(如果适用)和光束对准光闸专为使用孔径 50-80% 的典型光束而设计。如果要在较大的孔径中使用小光束,和/或通量或 CW 功率很高, 我们的销售/工程团队可以推荐安全阈值,以防止在推荐范围之外作时造成光学损坏。 使用后缀 –1 表示 1064 nm,-2 表示 532 nm,-3 表示 355 nm,-4 表示 266 nm,–12 表示 532 + 1064 nm 谐波镜(损伤阈值下限)。使用 CO2 的 –C2 后缀 激光器。选择 –IR 后缀以用于 CO2 和 IR,从大约 700 nm 开始。 光束需要对齐并进入“输入孔径”,以确保倾倒的能量反射到正确的位置。介电光学元件需要良好的对准 做法以提供最高的反射率和损伤阈值。入射梁应与输入面正交,误差约为 3 度。激光束应 切勿对准输出孔径!如果快门中的光学元件是偏振的,请确保激光束偏振与 输入孔径侧的偏振矢量标签。
安全安装和热管理
光闸必须刚性安装,以保持光束在孔径内对齐。正常运行期间光闸内部产生的热量必须通过 正确的散热器安装。一般来说,快门支架必须由高导热材料制成,必须有大横截面的材料 光闸底座(或机身安装型号的主体)一直到“无限”大散热器,并且附近的支架或硬件不得是铁磁性的。这 通常会导致使用铝作为散热器/支架。 如果温度超过 50 °C,百叶窗性能会下降,并且大多数光闸在 80 °C 以上的温度下将无法打开,这表明存在热过载。超过 110 °C 任何时间都会造成不可逆转的损坏。在您希望将系统与冲击和振动隔离的情况下,请考虑使用冷水板,或者 在特殊情况下,风冷。这允许光闸在机械上“悬浮”,同时仍接受必要的冷却。通常不建议使用风冷,因为 需要仔细的设计考虑。
电气设计和注意事项
必须正确校准电源电路,以确保快门能够按照制造商的预期运行。如果升压信号太短,快门将无法完全 打开。如果增压时间过长,弯曲的快速加速和由此产生的速度可能会导致反冲而不是锁定到打开状态。当然,这是一个非常长的提升 无论后坐力如何,周期最终都会稳定下来,但后坐力可能足以让光线通过光圈泄漏。理想的电路从升压电平切换 (通常为 24V)以保持水平(通常约为 7 V),当弯曲臂通过其行程距离约为 75% 时。两者之间的电压不应有明显的压降 boost 和 hold,除非解释得当。我们的控制器针对每个快门型号进行了精确校准,以确保最佳性能、峰值效率,并 最大限度地延长使用寿命。

关于生产厂家

NM Laser Products, Inc. 公司自 1987 年以来,一直在引入激光快门技术的进步。该公司设计和制造世界上最安全、最可靠的机电激光快门和控制器,以满足 OEM 和研究人员在全球不断增长的广泛和利基市场中的生产和集成挑战。在 1980 年代的固态繁荣中,没有用于高辐照度激光器的可靠商用快门产品。这促使 NM Laser Products 的员工从 1987 年开始开发新的激光快门技术,并于 1988 年推出了一小部分产品。

获得专利的 Flexure 技术激光快门
弯曲技术和紧密耦合的磁性设计将运动部件减少到单个悬臂梁运动。该技术的多个版本是为特定类型的应用开发的。获得美国和国际专利。早些年专注于用于研究应用的高速和高功率激光快门。

NM Laser 继续发展并增加产品,以填补研究人员和 OEM 的利基市场。在 1990 年代,开发了大量带有联锁控制器系统的安全联锁和处理百叶窗,以满足对实验室和仪器安全日益增长的需求。
纳米激光

高损伤阈值高辐照度激光快门
激光快门用于激光渗透的每个市场。这使我们接触到了许多行业领域的应用。这些领域包括半导体加工生物技术焊接/切割激光雷达、化学工程、图形艺术、林业和污染监测。NM Laser 不断开发和完善激光快门和控制器产品线,定期推出新产品。创新旨在满足当今更高的行业标准,重点是使客户能够以更低的成本和几乎零维护构建更好、更安全的产品。
