NM Laser激光安全联锁LST400 激光快门薄型机身8 mm 孔径光闸
LST400 保证可靠的性能和 50 W 的光束控制。
⦁ 光功率处理：50 W
⦁ 孔径：8 mm
⦁ 开关速度：20 ms
⦁ 逻辑位置传感器
⦁ 光学元件：金属或电介质
LST400 激光快门
逻辑位置传感器
光学元件：金属或电介质
应用
安全 联锁
加工
分叉梁
狭小区域
OEM 集成 顶部装载器
光学规格
| 孔径直径 | 8.0 毫米 |
| 典型光束直径 | 2.0 至 6.0 毫米 |
| 最大光功率处理能力 | 50 W （介电光学器件） |
| 光学元件选项 | 金、铝或电介质 |
| Dielectric Optics 后缀 | 1064 nm （-1）、532 nm （-2）、355 nm （-3）、 266 nm （-4）、532/1064 nm （-12） |
| 金属光学元件后缀 | CO2 （-C2）、IR （-IR）、STD （-AL） |
| Laser Induced Damage Threshold（激光诱导损伤阈值） | 500 mJ/厘米2在 10 ns （自定义 2 J/cm2在 10 ns） |
性能规格
| Open Delay Time | 5 毫秒 |
| 开放上升时间 | 15 毫秒 |
| 打开总时间 | 20 毫秒 |
| 关闭延迟时间 | 5 毫秒 |
| 关闭 Fall Time | 15 毫秒 |
| 关闭总时间 | 20 毫秒 |
| 最小 FWHM 曝光 | 30 毫秒 |
| 最大快门重复率 | 5 赫兹 |
| 辈子 | 5000 万次循环 |
散热规格
| 热功率耗散保持打开 | 4 瓦 |
| 热功率耗散循环 | 5 Hz 时为 10 W |
| 用于散热的安装表面 | 基准 A、基准 B |
自定义选项
| 孔径大小范围 | 8 mm、10 mm、 8 x 12 mm 长圆形 |
| 光学元件选项 | 金、铝或电介质 |
| 线长 | 任何长度 |
| 电线/电缆类型 | 特氟龙或乙烯基 |
| 连接器 | 任何 6 针连接器 |
| 鉴定 | 雕刻、标签 |
电气规格
| 电源 | 24 VDC，1 安培额定值 |
| 电气驱动电路 | 升压开路 = 24 V，+45 ms 保持开路 = 7 V 延迟关闭 = 8 ms 制动器关闭 = 24 V，持续 6 ms |
| 推荐控制器 | CX4000B |
| 绕组电阻 | 15 欧姆标称 |
| 绕组电感 | 10 毫秒 |
| 位置传感器 | 逻辑 TTL，需要 5 VDC @ 30 mA |
| 电缆/电线类型、编号、长度、端接 | 22 克，六根线，18 英寸， MTA-100，AMP，部件号 643813-60 |
| 用户驱动电路/帽放电 | 24 V，C=4700 mmF，R=50 欧姆， 使用反激二极管 1N4001 |
| 用户驱动电路/PWM 型 | 24 V 持续 50 ms，然后降至 7 V 保持，使用反激二极管 1N4001 |
LST200SL
Wire Pin # – 颜色
| 1 – 红色 | 功率绕组 （+） |
| 2 – 黑色 | 功率绕组 （-） |
| 3 – 紫罗兰色 | 传感器电源，5 VDC（+） – 30 mA |
| 4 – 黄色 | 常开传感器 （HI – Open） |
| 5 – 橙色 | 常闭传感器 （HI – Close） |
| 6 – 蓝色 | 5V 回路和传感器接地 |
属性
| 尺寸 | 3.80 英寸x 2.06 英寸x 0.64 英寸 |
| 重量 | ~4 盎司 |
| 分类 | 安全/流程 |
| 重力注意事项 | 底座向下时的对称开/关速度。 倒置安装使用更多功率 |
描述

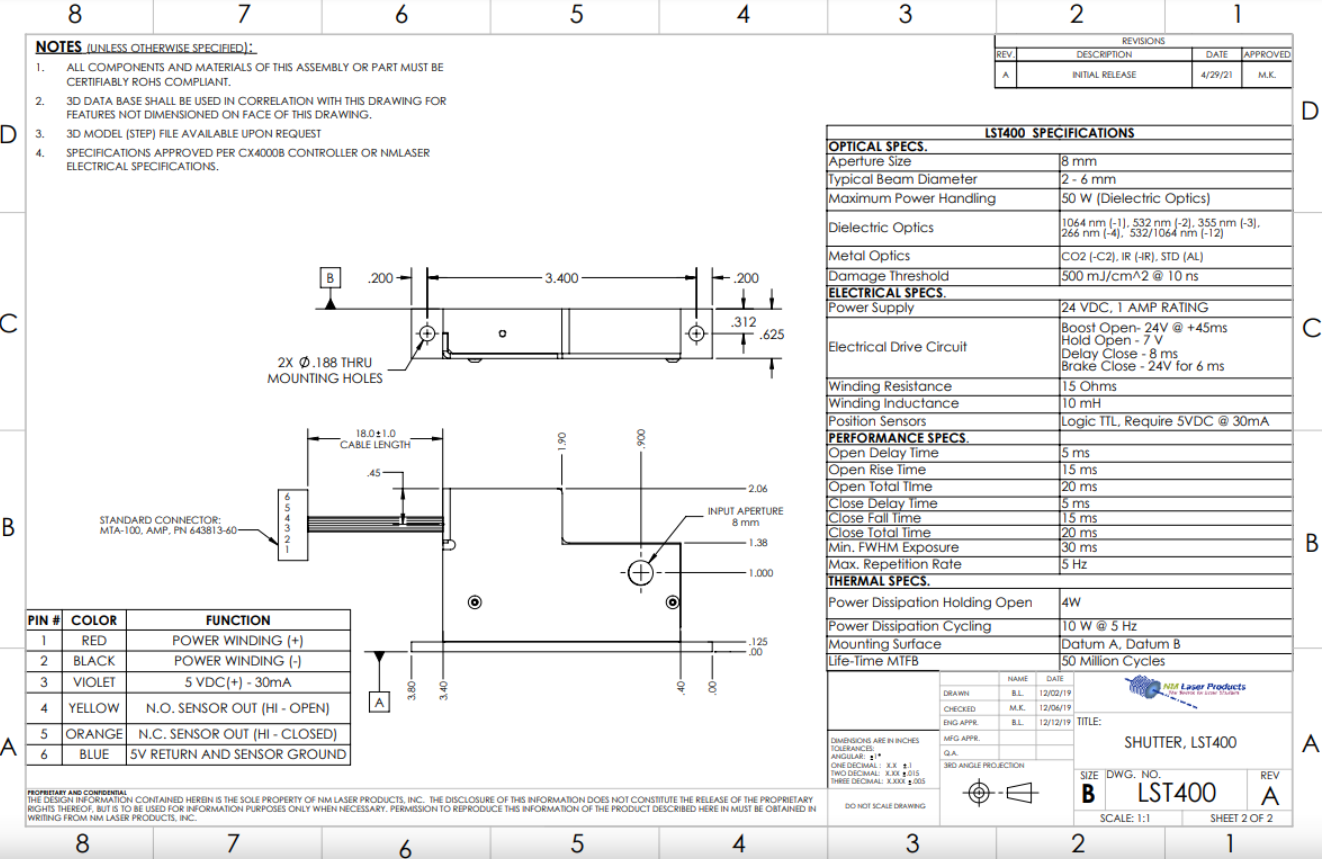

LST400 激光快门型号设计用于激光安全联锁和加工应用。LST400 标配用于打开和关闭状态的 TTL 输出位置传感器。薄型机身和 8 mm 孔径可容纳许多流行的激光源。兼容的系统控制器是围绕 24 VDC 设计的CX4000B或用户构建的电路。选项使用后缀代码系统可用。许多选项在制造后无法安装，因此请谨慎选择。选择 -C2 用于 CO2 激光器（参见 LST400-C2）。选择 –IR 后缀以供 IR 使用，从大约 700 nm 开始。–IR 后缀将镀膜的铝镜替换为金色。标准在深紫外到约 700 nm 范围内都很好（参见 LST400-AL）。特殊的介电镜可用于 OEM 应用（参见 LST400-123 或 LST400-4）。还提供电缆选项，请致电了解详情。 此模型的特殊注意事项包括损伤阈值评估。该快门不适用于高能量、低重复率、焦耳级 Q 开关激光器（有关这些应用，请参见 LST800 或 LST500）。如果光功率耗散接近额定值的上限，则必须特别注意热安装。对于更小的封装或高速处理，请考虑 LST4WBK2 或 LST200SLP。 此型号的限制使用仅限于损伤阈值和波长考虑。它可以在重力的任何方向上使用;标准安装中的开关更对称。有关尺寸，请参阅 Mechanical 图纸。另请参阅技术信息菜单中的应用说明，了解重要的作问题，包括：热安装、用户构建的电路、极化、寿命、抖动、真空作和污染。请参阅产品列表页面以比较激光快门型号。
