电气规格

Wire Pin # – 颜色

属性

NM Laser安全联锁快门LST800焦耳级脉冲/门控激光器光闸50 ms开关速度描述

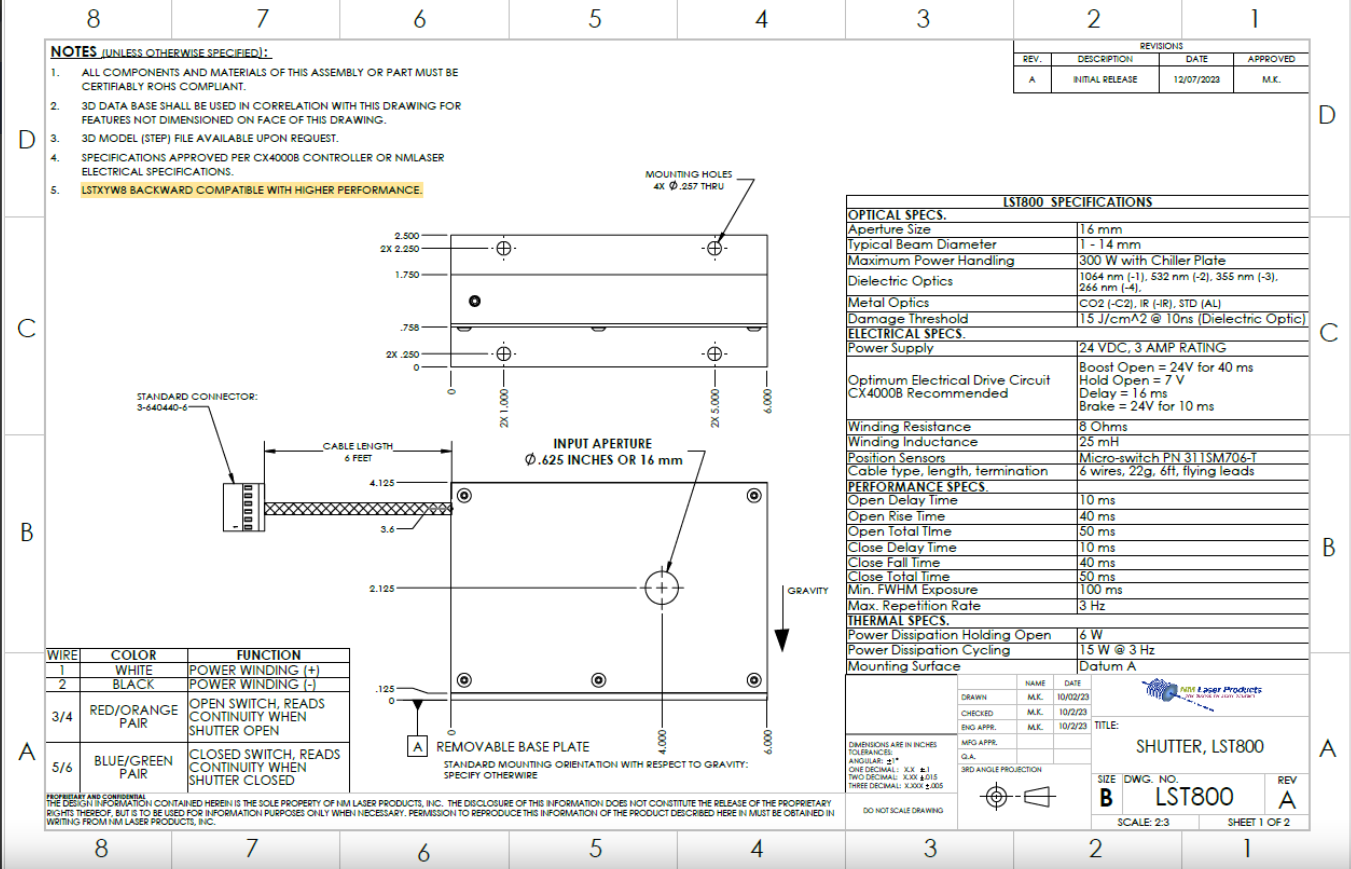

LST800 型号主要用作 YAG 和类似固态激光器的安全联锁快门和脉冲门控，每脉冲具有高 Q 开关能量。它使用来自世界领先涂层供应商的介电光学器件，为低纳秒激光脉冲提供 355 nm 处 5 J/cm2 至 1064 nm 处 15 J/cm2 的损伤阈值。重定向的能量通过 UV 级熔融石英扩散，然后在快门内吸收。50 毫秒的开关速度使其能够从高达 10 Hz 的激光器脉冲序列中提取单个脉冲。闭合稳定时间取决于重力方向。为了快速闭合，请使用磁阻尼 CX4000B 控制器 PCB 或围绕 24 VDC 设计的用户构建电路。 选项使用后缀代码系统可用。许多选项在制造后无法安装，因此请谨慎选择。1 mm 基板上的标准 1.000 英寸圆形介电光学元件来自主要行业供应商。镜子被粘合到我们的移动组件中。使用后缀 –1 表示 1064 nm，-2 表示 532 nm，-3 表示 355 nm，-4 表示 266 nm 谐波镜，以获得较低的损伤阈值（参见 LST800-1,2,3,4）。使用 -C2 表示 CO2（参见 LST800-C2），-800 表示钛：蓝宝石。还提供 20 mm 大孔径（参见 LST800-20mm）。额外的反射镜可用于特定的激光线。请联系我们的应用工程师。 参考底板的平面，CX4000B控制器可以进行水平或垂直校准校准。水平是默认设置（如产品照片所示）。不使用阻尼闭合的电路将产生更长的闭合规格稳定时间，最大可达 100 毫秒。 此型号的特殊注意事项包括预防措施，在安装了镜子的情况下使用适当的激光器，并为超过 50 瓦的负载添加冷却板附件。梁管对输入/输出的基台是典型的;由于厚度紧凑，此型号的漫反射反向散射比其他型号的要高一些。该型号的限制用途包括选择与激光兼容的镜子，以及遵守关键定时应用的重力安装方向。 有关尺寸，请参阅 Mechanical 图纸。另请参阅技术信息菜单中的应用说明，了解重要的作问题，包括：热安装、用户构建的电路、极化、寿命、抖动、真空作和污染。
