NM Laser光闸CO2 激光快门LST800-C2 激光快门300W光处理能力

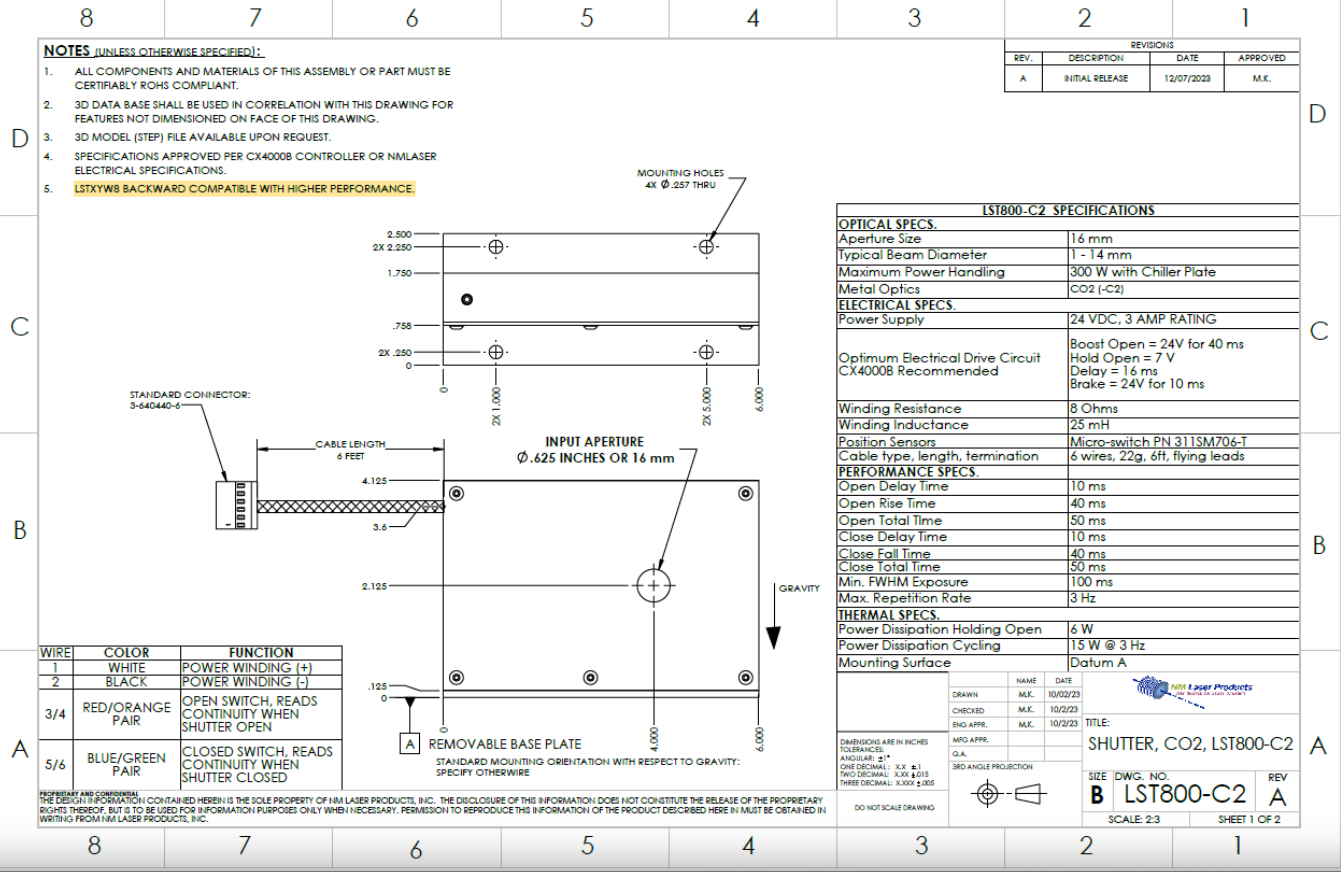

NM Laser光闸CO2 激光快门LST800-C2 激光快门300W光处理能力电气规格

Wire Pin # – 颜色

属性

NM Laser光闸CO2 激光快门LST800-C2 激光快门300W光处理能力描述

NM Laser Products LST800 安全快门

光束属性、对准和极化

每个快门都有一个光学等级，必须遵守该等级以避免光学和机械损坏。仔细考虑额定波长（用于介电镜）或 波长（用于金属镜）、CW 最大功率、峰值能量密度（通量）、推荐的光束直径、偏振矢量（如果适用）和光束对准。 光闸专为使用孔径 50-80% 的典型光束而设计。如果要在较大的孔径中使用小光束，和/或通量或 CW 功率很高， 我们的销售/工程团队可以推荐安全阈值，以防止在推荐范围之外作时造成光学损坏。 使用后缀 –1 表示 1064 nm，-2 表示 532 nm，-3 表示 355 nm，-4 表示 266 nm，–12 表示 532 + 1064 nm 谐波镜（损伤阈值下限）。使用 CO2 的 –C2 后缀 激光器。选择 –IR 后缀以用于 CO2 和 IR，从大约 700 nm 开始。 光束需要对齐并进入“输入孔径”，以确保倾倒的能量反射到正确的位置。介电光学元件需要良好的对准 做法以提供最高的反射率和损伤阈值。入射梁应与输入面正交，误差约为 3 度。激光束应 切勿对准输出孔径！如果快门中的光学元件是偏振的，请确保激光束偏振与 输入孔径侧的偏振矢量标签。

安全安装和热管理

光闸必须刚性安装，以保持光束在孔径内对齐。正常运行期间光闸内部产生的热量必须通过 正确的散热器安装。一般来说，快门支架必须由高导热材料制成，必须有大横截面的材料 光闸底座（或机身安装型号的主体）一直到“无限”大散热器，并且附近的支架或硬件不得是铁磁性的。这 通常会导致使用铝作为散热器/支架。 如果温度超过 50 °C，百叶窗性能会下降，并且大多数光闸在 80 °C 以上的温度下将无法打开，这表明存在热过载。超过 110 °C 任何时间都会造成不可逆转的损坏。在您希望将系统与冲击和振动隔离的情况下，请考虑使用冷水板，或者 在特殊情况下，可以进行空气冷却。这允许百叶窗在机械上“悬浮”，同时仍接受必要的冷却。空气冷却通常不是 推荐，但可以通过仔细的设计考虑来实现。

电气设计和注意事项

必须正确校准电源电路，以确保快门将按制造商的预期运行。如果升压信号太短，快门将无法完全 打开。如果增压时间过长，弯曲的快速加速和由此产生的速度可能会导致反冲而不是锁定到打开状态。当然，这是一个非常长的提升 无论后坐力如何，周期最终都会稳定下来，但后坐力可能足以让光线通过光圈泄漏。理想的电路从升压电平切换 （通常为 24-28 V）以保持水平（通常约为 10 V），当弯曲臂通过其行程距离的 75% 左右时。电压不应有明显的压降 在 boost 和 hold 之间，除非正确说明。我们的控制器针对每个快门型号进行了精确校准，以确保最佳性能、峰值效率、 并最大限度地延长使用寿命。
