激光快门驱动程序

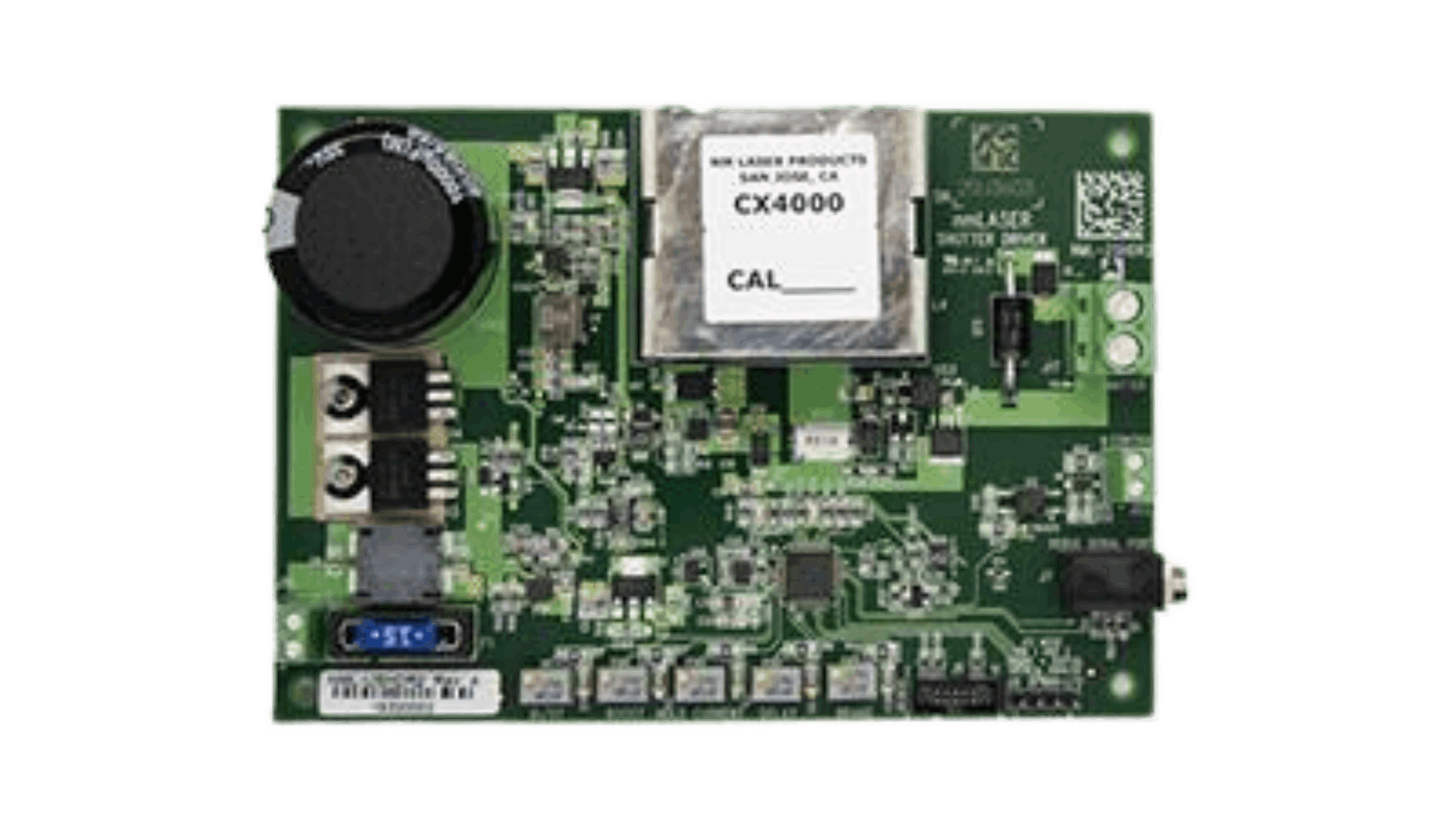

CX4000B 激光快门控制器是由直流电源供电的 PCB 级驱动器。它为感应快门负载提供定制的功率波形。该驱动器提供高速和高功率性能，甚至可以驱动最苛刻的快门。
控制器通过五个磁力参数管理运动阻尼。它斜坡软开电流，提高通电开路，调节保持电流，应用延迟功能，并激活制动关门阻尼。它包括电源和控制端子的反极性保护。光隔离可降低控制信号中的噪声。所有组件均符合 RoHS（无铅）合规标准。
CX4000B
CX4000B
的特点 CX4000B 激光快门驱动器集成了创新功能，可实现流畅的作和增强的性能：
⦁ 可编程参数：可定制的设置，以实现定制性能。
⦁ 快速开关速度：在要求苛刻的应用中实现精确计时。
⦁ 高峰值电流能力：轻松处理大功率百叶窗的能源需求。
⦁ 模拟/数字作模式：为各种控制要求提供灵活性。
⦁ 外壳盒：安装更轻松，保护更强。
美国NM Laser激光快门驱动程序CX4000B PCB级驱动器调节保持电流特点
最快的开关速度
高峰值电流
模拟/数字模式
带外壳盒的可编程参数
美国NM Laser激光快门驱动程序CX4000B PCB级驱动器调节保持电流应用
OEM集成
快速原型设计
研发
教育
CX4000B 激光快门控制器规格
| 电源要求 | 24 ± 0.5 VDC，额定电流 3 A |
| 控制信号要求 | 3 – 24 VDC 方波 |
| 软开路 （稳压） 电流斜坡上升 | 0-50 毫秒 |
| 升压脉冲时间 （全电流开路） | 0-200 毫秒 |
| 峰值升压电流 （来自板载浪涌电容器的短脉冲） | 一个 10 |
| 保持开路电流 （稳压） | 0 – 5 安 |
| 延迟时间（阻尼功能） | 0-50 毫秒 |
| 制动脉冲时间 （Close Damping） | 0-50 毫秒 |
| 连接 （全部） | 2 针螺丝端子 |
| 鉴定 | 型号/校准标签 |
| 合规 | RoHS，IPC-A-610 2 类 |
CX4000B 快门控制器波形
CX4000B 激光快门控制器 电气驱动
Power–Up 注意事项：用户的电源应能够将浪涌电流引入CX4000B浪涌电容器。在作中，驱动激光快门负载所需的浪涌电流来自CX4000B电容器。如果可用电源的额定电流最小，则可能无法达到快门最大速度。

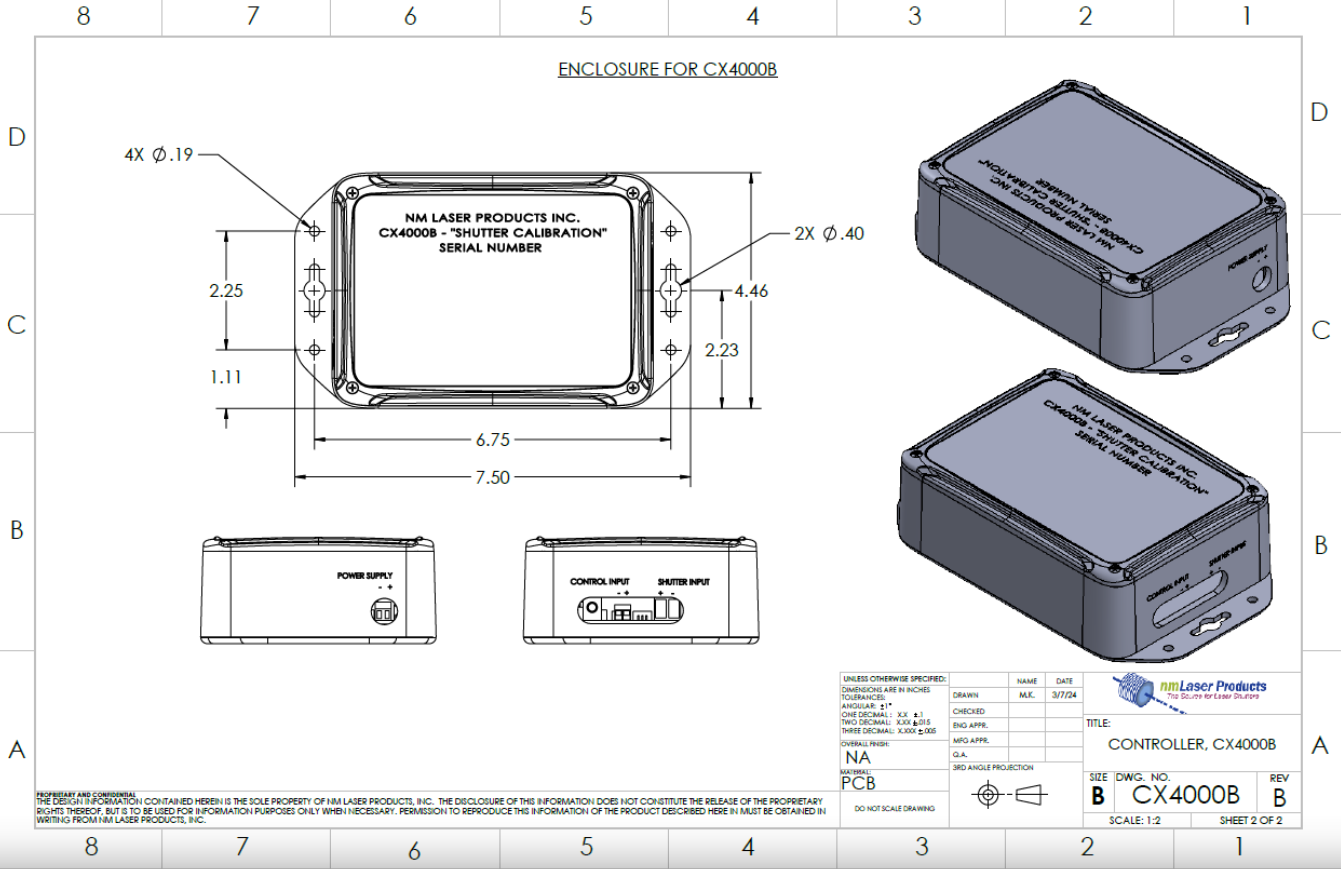

连接和作程序：有关安装孔的位置和间距以及连接极性，请参见机械图。
- 将 PCB 安装在板底部，最小 0.25 英寸的支座。将支座、垫圈和螺钉头的直径保持在限制范围内，以避免接触板上的痕迹。
- 将 24 VDC 电源连接到电源端子。内置熔断器。
- 将信号源连接到控制信号输入接头。
- 将快门线连接到输出接头。确保百叶窗是热安装的！
- 打开直流电源的电源，施加输入/控制信号，快门将开始以控制信号设定的频率运行（不超过快门额定值）
电力驱动
有可能的使用：在开关性能至关重要的情况下，尤其是在大孔径和高速激光快门上，CX4000B提供了在用户构建的电路上难以实现的性能参数。它可以驱动所有安全/过程激光快门和所有调制激光快门。
校准：该装置通过微控制器和/或微调电位器进行工厂编程，用于每个相应的激光快门型号，如果是大型光学快门，则额外校准重力定向效果。产品上的标签表示配套激光快门型号。
快门兼容性：我们所有的激光快门都可以用 CX4000B 驱动。在更高性能的快门中，通常只有通过仔细的波形开发和校准才能使用 CX4000B 来实现最终的性能、切换速度和重复率。
OEM 集成注意事项：
电气安全： 24 VDC 标准电源输入便于在集成系统中进行电气安全认证。
控制信号和连接： 输入控制信号通常为 TTL 或高达 24 VDC。正极性打开快门。极性标记显示在机械图纸和 PCB 丝网标签上。输入为电阻式输入，通过具有 1 V 压降的光隔离器 LED，约为 2.4 KΩ。您的信号源必须能够提供所需的电流，在 TTL 电压下通常小于 2 mA，在 24 V PLC 下通常高达 10 mA。
输出功率和连接：激光快门控制器输出针对每个快门型号优化的感应负载波形。通常，将 24 V 施加到负载预设时间，然后控制器将使用 PWM 将电压降低到长期保持水平。CX4000B 具有调节保持电流的额外好处，可在快门的额定工作温度范围内实现最佳性能。快门电感器不是 PWM 开关电路的一部分，只是一个感性负载，降低了开关噪声。
美国NM Laser激光快门驱动程序CX4000B PCB级驱动器调节保持电流描述
CX4000B 激光快门控制器是由直流电源供电的 PCB 级驱动器，可为感应快门负载提供自定义功率波形。该控制器旨在提供高速、高功率波形，适用于驱动我们最苛刻的快门。主要功能包括通过磁力管理的 5 个参数（软开路电流斜坡、通电开路升压、调节保持电流和延迟/制动关闭阻尼功能）进行运动阻尼、电源和控制端子上的反极性保护（热插拔）、用于噪声隔离的控制信号光隔离。控制器中使用的所有组件均符合 RoHS（无铅）标准。
