光学快门控制光学系统中低功率成像光的高速传输。它选择性地阻挡或允许光线通过，以实现精确的定时和曝光控制。这些快门提供连续的高速调制并增强低功耗安全性。它们的特点使其成为光谱学、显微镜、相机和成像系统的重要应用。
我们提供一系列高功率激光快门。我们设计的这些光阑可以处理从 10 瓦到 300 瓦的大量光功率水平。我们的光闸专为满足不同应用的确切要求而设计。
特性
光功率处理：2 W
孔径：3 mm
开关速度：2 ms
直接驱动：5V DC
无需控制器 PCB
应用
光学快门
激光安全快门
高速 50 Hz
低功耗 紧凑型
封装
光学规格
| 孔径直径 | 3.0 毫米 |
| 典型光束直径 | 1.0 毫米 |
| 最大光功率处理能力 | 2 瓦 |
| Laser Induced Damage Threshold（激光诱导损伤阈值） | 30 mJ/厘米2@ 10 纳秒 |
性能规格
| Open Delay Time | 3.0 毫秒 |
| 开放上升时间 | 2.0 毫秒 |
| 打开总时间 | 5.0 毫秒 |
| 关闭延迟时间 | 1.5 毫秒 |
| 关闭 Fall Time | 2.0 毫秒 |
| 关闭总时间 | 3.5 毫秒 |
| 最小 FWHM 曝光 | 10 毫秒 |
| 最大快门重复率 | 50 Hz（连续） |
散热规格
| 热功率耗散保持打开 | 2.5 瓦 |
| 50 Hz 时的热功率耗散 | 1.2 瓦 |
| 安装表面 | 基准 A 或基准 B |
电力驱动
| 电力驱动 | 直接驱动 5 V，500 mA |
| 标称磁阻抗 | 10 欧姆 |
| 电缆/电线类型，编号和长度 | 26 克特氟龙，2 根引线， 18 英寸双绞线 |
| 电缆/电线端接 | 飞行 |
自定义选项
| 孔径 | 4.0 毫米 |
| 直接驱动 | 200 mA 时为 12 V |
| 光学元件选项 | 5 W 金/铝光学元件 |
| 更高的 LIDT | 300 mJ/厘米2在 10 ns 时 |
属性
尺寸 | 2 英寸x 1 英寸x 0.4 英寸 |
分类 | 光学/过程 |

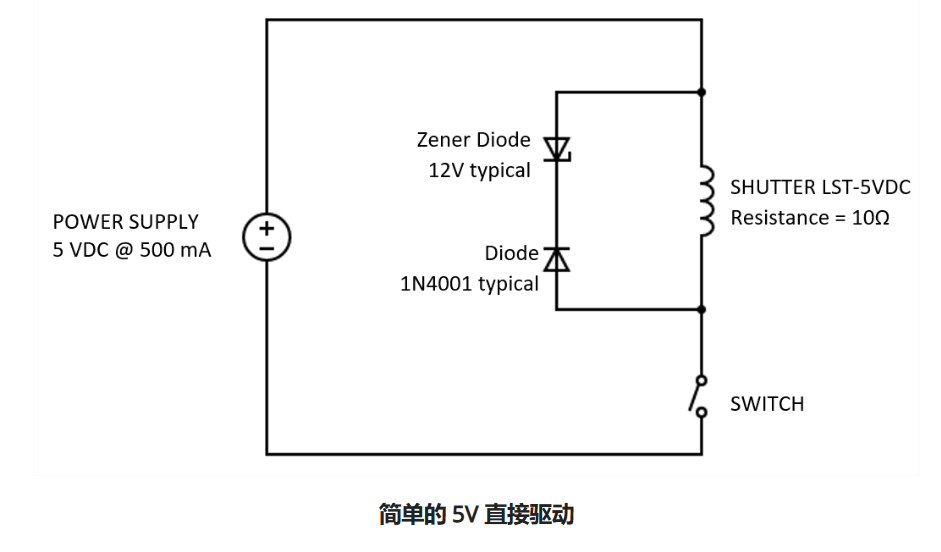

高可靠性 LST-5VDC 光学快门通过 5V 直接驱动提供最佳价值。其紧凑的 2“ x 1” x 0.4“ 封装尺寸和 3mm 孔径提供了最佳的封装孔径尺寸比。对于使用 5V 直接驱动的用户来说，电气驱动成为最简单的形式。实现了成本最低的电力驱动，即开关。保持打开状态时，热管理变得可以忽略不计，热功率耗散仅为 2.5W。 所有激光快门和光学快门的注意事项包括接近高磁场和严格遵守额定光功率。将光学快门置于“大”尺寸的灰尘颗粒和碎屑中可能会抑制光学快门运动。
关于生产厂家
NM Laser Products， Inc. 公司自 1987 年以来，一直在引入激光快门技术的进步。该公司设计和制造世界上最安全、最可靠的机电激光快门和控制器，以满足 OEM 和研究人员在全球不断增长的广泛和利基市场中的生产和集成挑战。在 1980 年代的固态繁荣中，没有用于高辐照度激光器的可靠商用快门产品。这促使 NM Laser Products 的员工从 1987 年开始开发新的激光快门技术，并于 1988 年推出了一小部分产品。
获得专利的 Flexure 技术激光快门
弯曲技术和紧密耦合的磁性设计将运动部件减少到单个悬臂梁运动。该技术的多个版本是为特定类型的应用开发的。获得美国和国际专利。早些年专注于用于研究应用的高速和高功率激光快门。
NM Laser 继续发展并增加产品，以填补研究人员和 OEM 的利基市场。在 1990 年代，开发了大量带有联锁控制器系统的安全联锁和处理百叶窗，以满足对实验室和仪器安全日益增长的需求。
高损伤阈值、高辐照度激光快门
激光快门用于激光渗透的每个市场。这使我们接触到了许多行业领域的应用。这些领域包括半导体加工、生物技术、焊接/切割、激光雷达、化学工程、图形艺术、林业和污染监测。NM Laser 不断开发和完善激光快门和控制器产品线，定期推出新产品。创新旨在满足当今更高的行业标准，重点是使客户能够以更低的成本和几乎零维护构建更好、更安全的产品。
