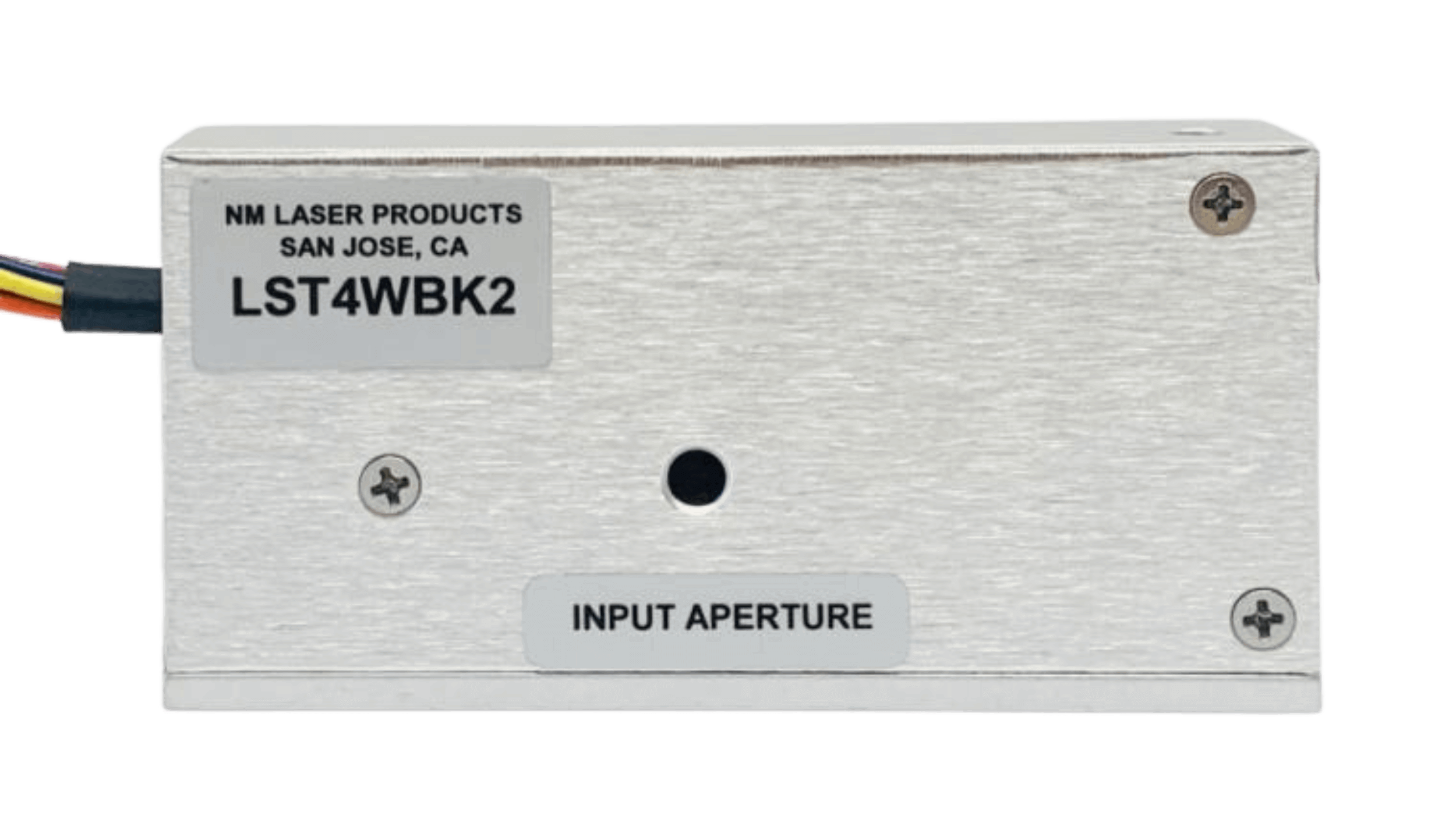

美国NM LASER光闸实验室光束控制快门LST4WBK2 激光快门
LST4WBK2提供50瓦的性能，4毫米光圈和10毫秒切换速度。非常适合实验室或小型工业装置，因为时间和精度很重要。
⦁ 光功率处理：50瓦
⦁ 口径：4毫米
⦁ 切换速度：10毫秒
⦁ 功能：逻辑位置传感器、金属或介质光学元件
美国NM LASER光闸实验室光束控制快门LST4WBK2 激光快门特点
光功率处理：最高50瓦
口径：4毫米
切换速度：10毫秒
逻辑位置传感器
光学元件：金属或介质
应用
OEM 安全
高重复率 DPSS
薄工作区
小型封装
光学规格
| 孔径直径 | 4毫米 |
| 典型光束直径 | 2 – 3 毫米 |
| 最大光功率处理 | 50瓦（介质光学） 25瓦（金/铝光学） |
| 光学选项 | 金、铝或介电 |
| 介质光学后缀 | 1064海米（-1）、532海里（-2）、355海里（-3）、 266海里（-4）、532/1064海米（-12）、 355/532/1064海米（-123） |
| 金属光学后缀 | 二氧化碳（-C2）、铝（-AL）、STD（铝） |
| 激光诱导伤害阈值 | 500 mJ/cm2@ 10 ns |
热性能参数
| 热功率耗散保持打开 | 3 W |
| 热功率耗散与循环 | 5 W @ 5 Hz |
| 热沉式安装面 | 基准A，基准B |
自定义选项
| 光学选项 | 金、铝或介电 |
| 线长 | 任意长度 |
| 线材/电缆类型，线规 | 特氟龙，乙烯基 |
| 连接器 | 任何6针连接器 |
| 识别 | 雕刻、标签 |
电驱动数据
| 电源 | 24伏直流，+1.5安培额定 |
| 电驱动电路 | 增压开启 = 24 V @ 15毫秒 保持开启 = 5 V 延迟闭合 = 8毫秒 刹车闭合 = 24 V 持续1毫秒 |
| 推荐控制器 （及现有电压） | CX4000B （或电容放电24伏，24伏PWM） |
| 绕组电阻 | 8欧姆，标称 |
| 绕组电感 | 10 mH |
| 位置传感器 | 逻辑TTL，需要5伏直流 @ 30 mA |
| 电缆/线材类型，编号，长度 终端 | 22克，六根线，18英寸， MTA-100，AMP，序号643813-60 |
| 用户驱动电路/电容放电 | 24 V，C = 2200 uF，R = 30欧姆， 回扫二极管 1N4001 内置标准 |
| 用户驱动电路/PWM类型 | 24 V 电压 15 毫秒，然后降到 5 V 保持，使用 内置的反荡功能 |
| 用户电源说明 | 24伏直流，1安培额定， 输出端有浪涌电容，额定3安培 |
钢丝针 # – 颜色
| 1 – 白色 | 动力绕组（+） |
| 2 – 黑色 | 动力绕组（-） |
| 3 – 红色 | 5伏直流（+）– 30毫安 |
| 4 – 黄色 | 常闭传感器输出（HI – 闭合） |
| 5 – 橙色 | 常开传感器输出（HI – 开） |
| 6 – 蓝色 | 5V回流与传感器接地 |
属性
| 尺寸 | 3.0英寸。x 0.75英寸。x 1.48英寸。 |
| 重量 | ~5盎司。 |
描述
LST4WBK2激光快门型号设计用于激光安全互锁和处理应用。磁性系统基于24伏直流电路。位置传感器内置为标准配置，提供开合状态的逻辑输出。介质镜适用于共波长，提供最高50瓦的光学功率承受能力。结构中使用极低逸气材料。兼容的系统控制器为CX4000B或用户自制电路，围绕24伏直流电设计。选项可通过后缀代码系统提供。许多选项无法在制造后安装，因此请谨慎选择。标准镜面在红外用途中极为珍贵。–AL后缀表示铝制镜面，最适合紫外线和可见光（参见LST4WBK2-AL）。-3镜可用于355纳米激光束的紫外线应用（参见LST4WBK2-3）。–123镜是三线YAG镜，适用于355、532、1064纳米（参见LST4WBK2-D123）。该单元设计不适合倒置作（照片方向），但可根据要求调整以适应此方向。其他选项可按要求提供。 该模型的特殊考虑包括在高磁场周围的安装，如法拉第转子。位置传感器采用TTL逻辑，因此应遵守电子静电控制的标准作注意事项。该型号的限制用途包括特定激光波长与序列标签上列出的镜面选项相匹配、高质量的热成像安装，以及在用户最大温度下保持足够的电压。 尺寸请参见机械图纸标签。
