NM Laser Products,LST-5VDC,光学快门,高可靠性的 LST-5VDC 光学快门提供了最佳的性价比，采用 5V 直驱。其紧凑的 2” x 1” x 0.4” 封装尺寸和 3mm 光圈提供了最佳的封装与光圈尺寸比。电气驱动采用 5V 直驱，是用户最简便的形式。最低成本的电气驱动通过开关实现。当保持开启时，热管理变得微不足道，仅有 2.5W 的热功率耗散。所有激光快门和光学快门的使用注意事项包括：靠近强磁场以及严格遵守光功率额定值的要求。将光学快门暴露于“大”尺寸的灰尘颗粒和杂物中可能会影响光学快门的运动。请查看机械图纸获取尺寸信息。另请参阅技术信息菜单中的应用笔记，了解包括热安装、用户自建电路、偏振、寿命、抖动、真空操作和污染等重要操作问题。请查看产品矩阵页面以比较不同的激光快门型号。
LST-5VDC
特点
- 光学功率处理：2 W
- 孔径：3 mm
- 切换速度：2 ms
- 直接驱动：5V DC
- 无需控制器 PCB
应用
- 光学快门
- 激光安全快门
- 高速 50 Hz
- 低功耗
- 紧凑型封装
光学规格
- 孔径直径：3.0 mm
- 典型光束直径：1.0 mm
- 最大光学功率处理：2 W
- 激光诱导损伤阈值：10 ns 下 30 mJ/cm²
性能规格
- 打开延迟时间：3.0 ms
- 打开上升时间：2.0 ms
- 打开总时间：5.0 ms
- 关闭延迟时间：1.5 ms
- 关闭下降时间：2.0 ms
- 关闭总时间：3.5 ms
- 最小 FWHM 曝光时间：10 ms
- 最大快门重复频率：50 Hz（连续）
热规格
- 保持打开状态的热功耗：2.5 W
- 50 Hz 下的热功耗：1.2 W
- 安装表面：基准 A 或基准 B

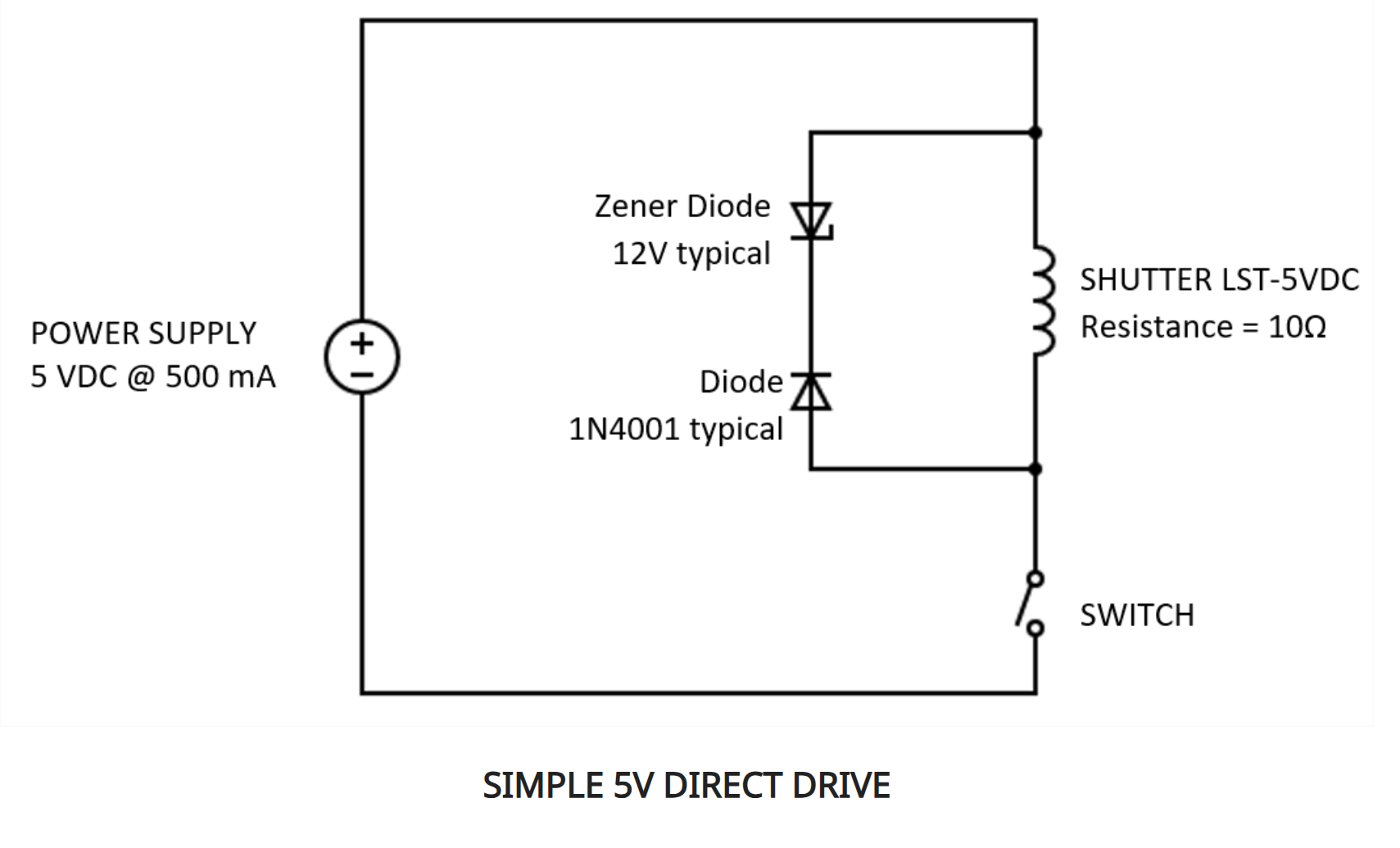

电气驱动
- 电气驱动：直接驱动 5 V，500 mA
- 标称磁阻抗：10 欧姆
- 线缆/电线类型、数量和长度：26 AWG 特氟龙，2 根线，18 英寸双绞线
- 线缆/电线终端：飞线
定制选项
- 孔径：4.0 mm
- 直接驱动：12 V，200 mA
- 光学元件选项：5 W 金/铝光学元件
- 更高激光诱导损伤阈值：10 ns 下 300 mJ/cm²
属性
- 尺寸：2 英寸 x 1 英寸 x 0.4 英寸
- 分类：光学/加工
- 规格日期：2024 年 3 月 13 日
