激光快门电子控制器技术
激光快门控制器产品线提供开启和关闭激光快门的电源。我们提供一种直流电压PCB来操作快门。我们的CX4000B经过校准并标记为特定型号的快门。
快门电线连接到螺丝端子。信号源（如脉冲发生器或微处理器输出）连接到CX4000B的端子。在PCB上，每当输入信号为高电平时，就会生成定制的直流电源波形并发送到快门。
CX4000B PCB控制器和激光快门与常见的放大器和扬声器系统非常相似。CX4000B作为放大器发送感应负载功率的波形，而快门作为扬声器是接收电力的感应负载。当两者在应用中紧密匹配时，设计的性能将达到最大化。这包括磁阻尼运动控制。
nmlaser
简单的直流电路可用于驱动大多数机电设备，包括激光快门。但当性能要求较高时，CX4000B的设计特性是绝对的最佳选择。
定制波形强调以下一个或多个特性：快速切换速度、高重复率、曝光重复性和抖动控制、低激光快门散热、冲击/振动/噪音控制、安全联锁以及特殊的OEM考虑。
CX4000B控制器使用简单。在完成接线连接后，只需施加控制信号。每当信号为高电平（3-24 VDC）时，激光快门打开。当信号变为低电平时，快门关闭。输入是电阻性的，约为3千欧。您的信号源必须能够提供所需的电流，通常在TTL电压下为1 mA。

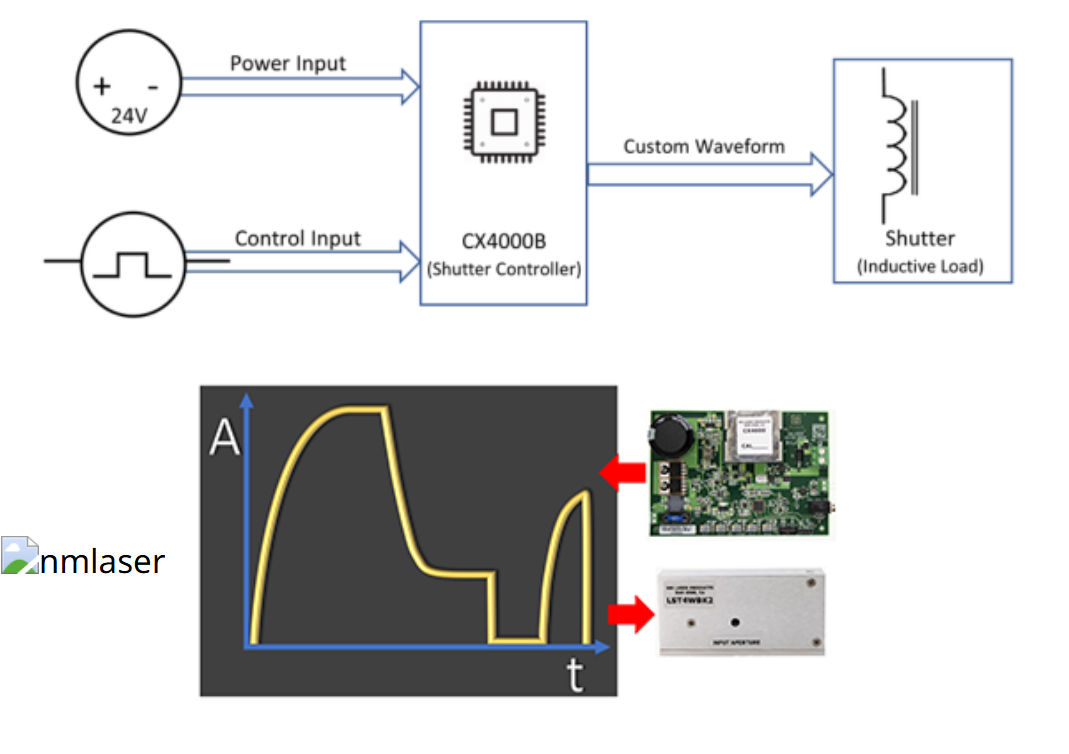

控制器框图
安全联锁型号提供额外的电路来读取内置在激光快门中的位置传感器。输出线上提供TTL推挽输出或机械微动开关触点。这些输出在快门循环时在高/低（开/关）之间切换。这些信号可用于驱动计算机安全系统、放大的门照明系统、LED显示器和处理软件。
在选择控制器时，首先选择调制类型或安全联锁类型，然后查看与您的应用匹配的功能。请联系我们以获取更多信息。

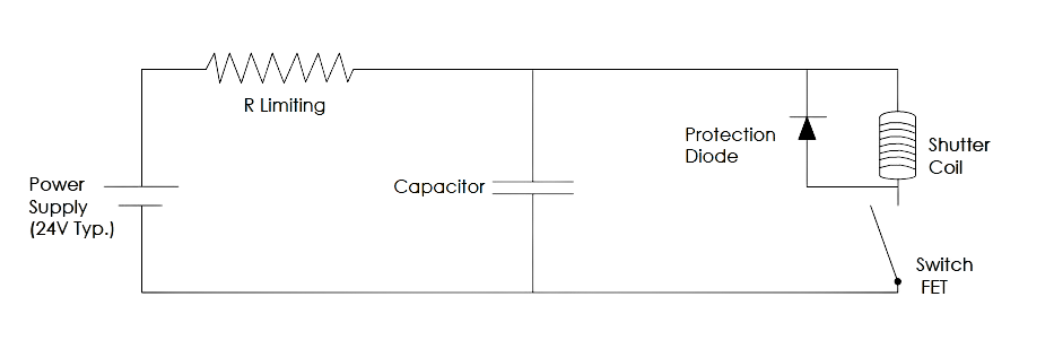

电容放电电路
以下是一个简单的电容放电电路示例。它非常简单，但坚固且成本低。我们所有的安全联锁激光快门都可以使用此电路以及我们的控制器型号来驱动。调制激光快门通常无法使用此电路，因为存在充电限制。
