激光快门技术
我们获得专利的机电激光快门提供了其他类型机械快门所不具备的功能。这一广泛的产品线专为激光产生的高辐照度设计。标准型号满足大多数商业激光应用的需求，而我们的定制开发服务则为高要求应用提供扩展支持。
我们的专利技术
柔性技术和紧密耦合的磁设计将运动部件减少到单一悬臂梁运动。该技术的多个版本针对特定类型的应用开发，并获得了美国和国际专利。早期我们专注于为研究应用提供高速和高功率激光快门。
NM Laser 不断发展，并增加了产品以满足研究人员和 OEM 的细分市场需求。在 20 世纪 90 年代，我们开发了大量安全联锁和处理快门，并配备了联锁控制器系统，以满足实验室和仪器安全日益增长的需求。在此期间，我们的 OEM 客户群大幅扩展。
快门系列
我们提供两个系列的快门：
- 调制/曝光/门控系列：提供快速切换速度和高重复频率，具有较高的电功耗。这些型号需要复杂的电子驱动电路以实现指定的切换性能。我们的驱动电路是 CX4000B。
- 安全联锁与处理系列：专为中等切换速度、低重复频率的应用设计，通常用于安全联锁或工业处理。电功耗非常低。这些型号通常长时间保持打开状态，设计用于非常简单的驱动电路，大多数为 12 或 24 VDC。典型的驱动器包括电容放电电路或脉宽调制电流驱动芯片。我们的 CX4000B 是一款经济高效的即插即用驱动器。
在光学方面，这两个系列的快门非常相似。功率处理和损伤阈值评级差异不大。主要区别在于柔性梁的刚性和电磁铁的功率。
出于安全考虑，我们建议将激光快门安装在靠近激光器的位置，以利用光束最小直径处的切换。在非常高能量密度的情况下，快门可以安装在下游光束发散的位置。通常在快门与激光器或其他光学元件之间使用光束密封管。
激光快门是光学元件，在运输、搬运、存储和使用时需要像光学元件一样小心处理。典型的实验室环境提供了清洁的条件。在某些产生碎片的工业环境中应采取预防措施。光学元件必须保持清洁以确保正常运行。
安全联锁与过程控制激光快门
该系列的激光快门专为高光学功率和损伤阈值设计，但对速度的要求较低。
- 安全联锁激光快门：通常长时间保持打开状态，仅在安全系统出现故障或实验结束时关闭。

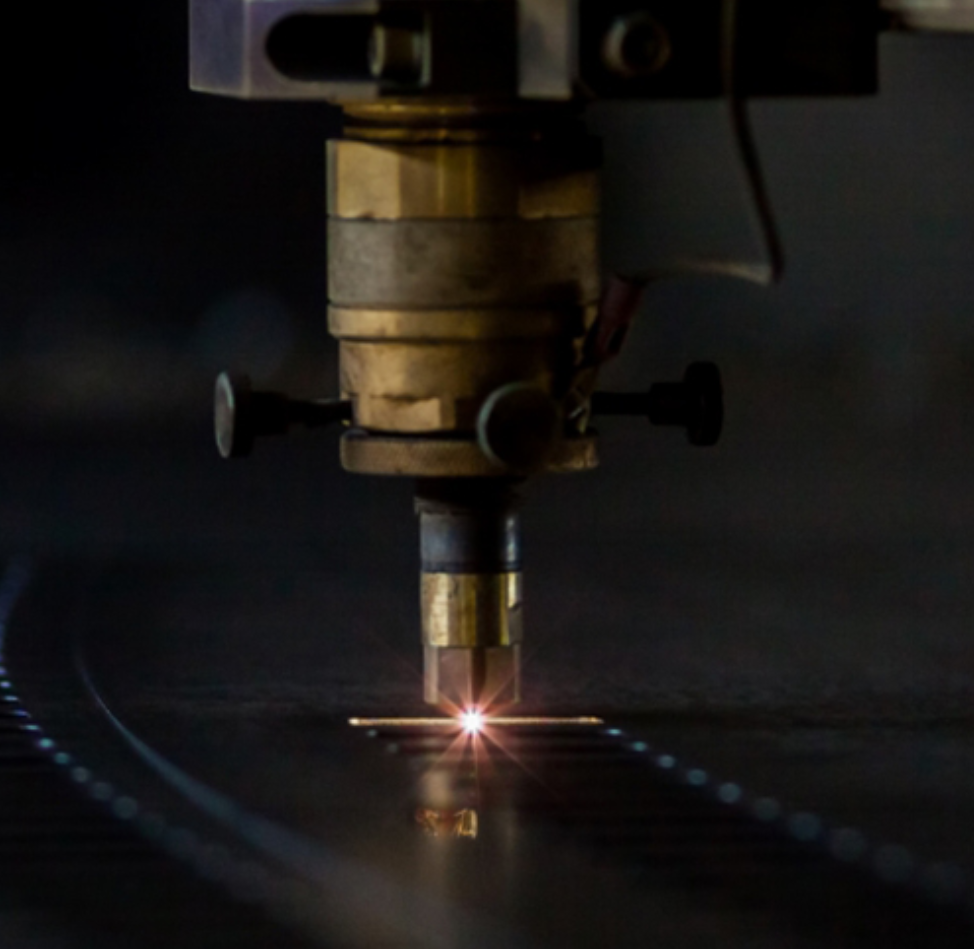

- 过程控制激光快门：频繁使用，允许设备在光学曝光之间移动或变化。例如激光切割，快门会在不同点阻挡激光以允许工作台重新定位并继续切割。
所有安全联锁和过程控制激光快门都是故障安全的，断电时会关闭。它们不依赖重力关闭。
安全和处理应用的切换速度要求适中。这些产品中使用的柔性技术提供了固有的快速切换，而不会在电磁铁中产生大量热负载。典型速度为几十毫秒。
许多应用可以使用低功率、简单的电子驱动系统。有关 OEM 和用户自建驱动电路的更多信息，请参阅我们的应用说明页面。我们的激光快门控制器产品 CX4000B 是驱动快门并充分发挥快门设计优势的最便捷方式。
大多数型号都配备了位置传感器，为安全或过程电路提供验证，确保激光快门确实按照电源电路的指令打开或关闭。
这些位置传感器完全独立于电源电路。它们通过固态光电断续器（用于较小孔径）或机械微动开关（用于较大孔径）审核柔性叶片的物理运动。
固态传感器由稳压 5 VDC 供电，电流预算约为 20 mA。有两个输出引线，根据激光快门的状态产生逻辑高或低电平。
输出信号为逻辑就绪的 TTL 图腾柱输出，能够驱动高达约 5 mA 的电流。该信号可用于控制软件或驱动电源电子设备以点亮警告灯。
机械微动开关为打开和关闭状态提供接触闭合。每个开关有两根引线。通常开关在 5、12、24 VDC 下工作，电流为几十毫安，但额定电流可达几安培。包括电缆损耗在内的接触电阻小于 5 欧姆。
许多型号由用户自建电路驱动。切换速度非常依赖于电路，更先进的电路提供更快的速度。一般来说，所有型号的关闭时间都小于 50 毫秒，大致规则为每毫米孔径直径 4 毫秒。
