NM Laser,光学快门,LST400,LST500,LST800,LST4WBK2,LST200SLP,激光快门控制器产品线提供了打开和关闭激光快门的电源。我们提供一个直流电压 PCB 来操作快门。我们的 CX4000B 经过校准并贴有特定型号的快门标签。
快门线连接到螺钉端子上。信号源，例如脉冲发生器或微处理器输出，连接到 CX4000B 的端子上。在 PCB 上，根据输入信号的高低，生成并发送定制的直流电源波形到快门。

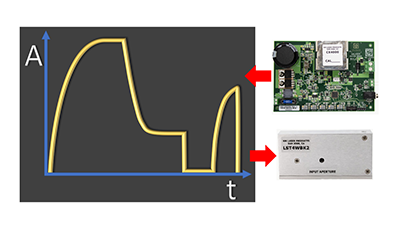

CX4000B PCB 控制器和激光快门非常类似于常见的放大器和扬声器系统。作为放大器的 CX4000B 发送电感负载功率的波形，而作为扬声器的快门则是接收电源的电感负载。当两者在应用中密切匹配时，设计的性能达到最大化。这包括磁阻尼运动控制。
简单的直流电路可以用来驱动大多数电机设备，包括激光快门。但是当性能要求变得苛刻时，CX4000B 的设计特点是绝对最佳选择。
定制波形侧重于以下一个或多个特征：快速切换速度、高重复频率、曝光重复性和抖动控制、低激光快门热量散失、冲击/振动/声响控制、安全联锁以及特殊的 OEM 考虑因素。
CX4000B 控制器使用简单。在进行接线连接后，只需应用控制信号。每当信号为高电平（3-24 VDC）时，激光快门打开。当信号变为低电平时，快门关闭。输入为阻性，约为3千欧姆。您的信号源必须能够提供所需的电流，通常为TTL电压下的1毫安。
安全联锁型号提供额外的电路来读取激光快门内置的位置传感器。输出导线上提供 TTL 十字形输出或机械微开关接点。这些输出在快门循环中在开启/关闭之间切换。这些信号可用于驱动计算机安全系统、放大门灯系统、LED 显示和处理软件。
以下是一个简单的电容器放电电路示例。它非常简单，但稳健且低成本。我们所有的安全联锁激光快门都可以使用这种电路驱动，以及我们的控制器型号。调制激光快门通常由于充电限制而无法使用此电路。
