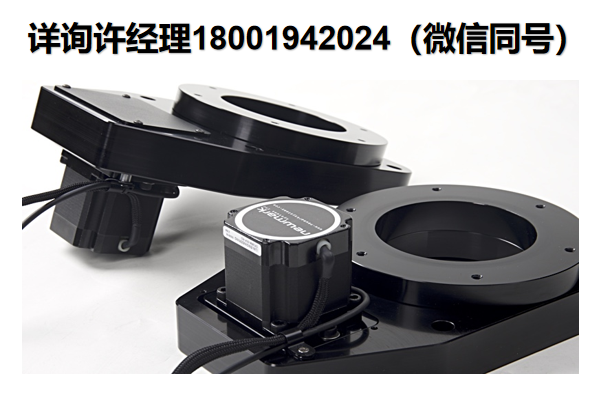

Newmark RB-90系列大口径旋转台
RB-90 Large Aperture Rotary Stage
RB-90系列旋转工作台 提供高速度旋转，并具有大尺寸的90毫米孔径。
RB-90带传动旋转工作台 采用单个预加载交叉滚子轴承来实现工作台的运动，这种设计省去了双轴承配置，从而改善了轴向跳动和摆动。RB-90利用定时皮带将电机与主轴连接，消除了背隙。
RB系列旋转工作台提供2相步进电机或配备集成控制器的MDrive步进电机。电机可以从工作台的顶部或底部安装，以为大直径载荷提供足够的间隙。
Newmark RB-90系列大口径旋转台规格表
| 项目 | 参数 |
|---|---|
| 分辨率 | 0.0036° |
| 精度 | 0.1 度 |
| 最大速度 | 200 RPM（步进电机） |
| 重复定位精度 | 0.01 度 |
| 最大负载容量 | 9.1 kg（20 lbs） |
| 行程范围 | 360° 连续旋转 |
| 编码器 | 光学旋转编码器安装在电机后部，1000线（4000 CPR）带索引（可选） |
| 限位开关 | 无 |
| 原点 | 感应原点开关；编码器上的光学索引标记（配备编码器时） |
| 齿轮比 | 4:1 |
| 工作台重量 | 2.4 kg（5.3 lbs） |
| 材料 | 铝合金结构 |
| 表面处理 | 黑色阳极氧化处理 |
电机选项
23号步进电机
- NEMA 23型高扭矩步进电机
- 每相2.8安培
- 每步1.8度
- 兼容以下运动控制器：
NSC-A1系列 | NSC-G系列
23号MDrive智能步进电机
MDrive电机是一种符合NEMA 23规格的高扭矩、步进角度为1.8°的步进电机，它集成了先进的、高分辨率的微步驱动器以及功能完备的可编程运动控制器。因此，使用MDrive电机时完全不需要额外的外部运动控制器。
- 集成了微步驱动器、运动控制器和高扭矩电机于一体的装置
- 两条电压范围为+5伏至+24伏的直流输入/输出线路
- 可选择1个10位的模拟输入信号：0至+10伏直流电，或0至+5伏直流电。
- RS-422/485通信协议
- 输入电压：+24伏直流电
23号无刷直流伺服电机
- NEMA 23型无刷直流伺服电机
- 每转4000圈的光电旋转编码器，配有索引标记
- 连续扭矩：0.81牛米（116盎司-英寸）
- 可与以下运动控制器兼容：NSC-G系列
