Newmark System生产多种线性载物台，这些载物台采用高度可重复的轨迹和超精确定位，具有更长的行程和更大的安装面积。
我们的线性滑轨的行程范围从 25 毫米到 1.5 米不等。Newmark 的产品用于工业机器人、光纤和光子学、视觉系统、机床、装配、半导体设备、医疗组件激光加工、电子制造和其他工业自动化应用中的高性能应用。

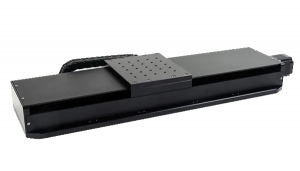

NB8 高容量精密滚珠丝杠直线平台设计用于研究和其他需要精密定位的工业领域的各种应用，例如半导体加工、光纤制造和生物技术自动化。
NB8系列线性平台的设计通过有限元分析进行了优化，以实现最大的稳定性和性能，并结合了最佳的材料和组件选择。驱动系统采用直径为12mm的滚珠丝杠和4 mm导程。使用15 mm循环滚珠轴承直线导轨，提供平稳的运动，具有高负载能力和刚度。由于托架在舞台的整个行程中都有支撑，因此可以实现高悬臂式负载能力。为便于操作，提供了用于电机功率和限位/编码器信号的单独连接器。集成限位开关和高扭矩尺寸 23 步进电机作为标准配置提供。提供扩展温度范围版本（-50°C 至 70°C）。
规格
行程范围 | 250 毫米、350 毫米、450 毫米 |
分辨率 | 0.08 μm （步进电机） 1 μm （伺服电机） |
准确性 | 在 450 mm 行程内高达 60 μm，无需线性编码器 ±3 μm / 100mm 行程，带线性编码器选件 |
单向重复性 | 1微米 0.5 μm，带线性编码器选件 |
双向重复性 | 10微米 0.5 μm，带线性编码器选件 |
编码器 | 选项 1：安装在电机后部的光学旋转编码器，4000 CPR 选项 2：光学线性编码器，0.1 μm 分辨率 |
最大速度 | 40 毫米/秒（步进电机） 150 毫米/秒（伺服电机） |
最大负载 | 113公斤（250磅） |
限位开关类型 | 接近传感器，NPN，常闭 |
滚珠丝杠引线 | 4 毫米 |
反向驱动力 | 40N |
载物台重量 | NB8-250：10 千克（22 磅） NB8-350：12 千克（27 磅） NB8-450：15 千克（33 磅） |
材料 | 铝合金结构 |
完成 | 黑色阳极氧化 |
工作温度 | 0°C 至 50°C |
尺寸
NB8系列带步进电机
NB8 系列带 MDrive 电机
NB8系列伺服电机
NB8 系列带电缆拖链
NLS8 XY 组件
NB8 XYZ组件
电机选件
尺寸 23 MDrive 智能步进电机
MDrive 电机是一款 NEMA 23 型高扭矩 1.8° 步进电机，集成了先进的高分辨率微步进驱动器和全功能可编程运动控制器。使用MDrive电机，无需外部运动控制器。
- 集成微步驱动器、运动控制器和高扭矩电机
- 两条 +5 至 +24 VDC I/O 线路
- 一个 10 位模拟输入可选：0 至 +10 VDC，0 至 +5 VDC
- RS-422/485 通信
- 输入电压：+24 VDC
尺寸 23 无刷直流伺服电机
- NEMA 23无刷直流伺服电机
- 4000 计数/转速光学旋转编码器，带分度标记
- 连续失速扭矩：0.82 Nm （116 oz-in）
- 与以下运动控制器兼容：NSC-3311 |NSC-G系列
