Newmark System 的光学云台设计用于对大型光学器件、天线、望远镜和相机进行精确扫描、指向和跟踪。
我们的产品还用于测试和校准惯性传感器、导引头和陀螺仪。 Newmark 的光学产品具有多种尺寸和功能，可在各种定位环境中工作。

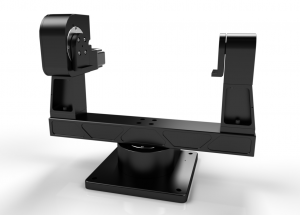

Newmark 的高精度 12 英寸电动云台支架专为大型光学器件、天线和其他传感器的通用指向、扫描、跟踪和运动模拟应用而设计。
我们的大型 2 轴云台配备高性能旋转平台，具有出色的刚度和负载能力，适用于各种应用。
GM-12 大型云台支架使用高扭矩 NEMA 23 步进电机或伺服电机，与精密预加载蜗轮蜗轮耦合，提供高分辨率定位。 光限位开关和原位开关是标准配置。 GM-12 可选择用于 12 英寸（300 毫米）直径光学器件的镜面单元或扁平有效载荷安装板。 有效载荷安装板有 1/4-20 或 M6 螺纹可供选择。 GM-12 的后部有连接器，可实现清洁可靠的连接。
特殊环境选项
GM-12 提供真空兼容 （10^-7 torr） 和扩展温度（-40°C 至 70°C）版本。
自定义解决方案照片库
规格
分辨率 | 0.36 弧秒（步进电机）、4.5 弧秒（伺服电机） |
准确性 | ±72 弧秒 |
最大速度 | 20°/sec（步进电机），80°/sec（伺服电机） |
重复性（单向） | 5 弧秒（单向），40 弧秒（双向） |
最大输出扭矩 | 10.2 牛米（90 磅英寸） |
最大有效载荷重量 | 23公斤（50磅） |
行程范围 | 方位角： ± 90° ， 仰角： ±90° ， 其他行程范围可选 |
编码器 | 安装在电机后部的光学旋转编码器，带分度的 4000 CPR （步进电机可选） |
限位开关 | 双轴上的光学行程末端限位开关 |
起源 | 位于行程中间的光学原位开关。 编码器上的光学索引标记 |
传动比 | 72:1 |
载物台重量 | 15公斤（33磅） |
材料 | 铝合金结构 |
完成 | 黑色阳极氧化 |
工作温度 | 0°C 至 50°C |
尺寸
GM-12 不带有效载荷安装板
GM-12 带有效载荷安装板
GM-12 带镜面电池
电机选件
尺寸 23 无刷直流伺服电机
- NEMA 23无刷直流伺服电机
- 4000 计数/转速光学旋转编码器，带分度标记
- 持续扭矩：0.81 Nm （116 oz-in）
- 与以下运动控制器兼容：NSC-G 系列
