RPS-8000遥感器
产品介绍
RPS-8000A 专为在一般区域需要 2 个或更多传感器的应用而设计。 RPS-8000A 最多可处理 8 个 TSR-3 传感器，RPS-8001A 最多可处理 8 个 SSR-3 传感器（不锈钢）。这些传感器是多路复用的，因此它们可以彼此靠近地运行而不会产生干扰。每个传感器具有三个输出：模拟电压、模拟电流和 C 型继电器。如果需要随距离减小的信号，每个模拟输出都有一个零和跨度控制以及一个反相开关。每个继电器输出都有一个 25 转电位器，因此可以调整检测点。
该仪器的另一个特点是能够补偿温度变化。为了实现这个传感器“0”观察固定距离并调整电路以给出正确的读数。由于所有其他通道都使用相同的补偿电路，因此它们也会针对温度、湿度和压力变化进行补偿。 RPS-8000A 还能够通过外部源进行控制。在此模式下操作时，用户可以指示 8 个传感器中的任何一个输出“S1”。这样就只需要一个输入。另一个外部控制是速率。这控制了传感器更新的速率。
产品特点
各种感应范围
窄感应光束
高频
LED指示灯
密封换能器
多路复用 2 – 8 个传感器
模拟电流和电压
隔离 C 型继电器输出
温度补偿
小型远程传感器
产品参数
| Operational Range: | Adjustable 4″ to 12″ Adjustable 5″ to 36″ Adjustable 8″ to 72″ | ||
|---|---|---|---|
| Power Input: 120VAC | 120VAC 15-24 VDC | ||
| Input Current: Ambient Temperature: | 75mA max. AC, 600mA max. DC 5ºC to 49ºC or 40ºF to 120ºF | ||
| Humidity Enclosure: Controller: Transducers: | 0% to 95% Non-condensing Metal Nema 12 TSR-3 Galvanized Steel Housing, Silicone Rubber Sensing Face, Epoxy Filled SSR-3 303 Stainless Steel Housing, 302 Stainless Steel Sensing Face, Epoxy Filled | ||
| Outputs | Isolated Form C Relay .5 Amp Max. at 120 VAC | ||
| Response Time: | 8″ to 72″ ON 100mS – 2S OFF 100mS – 2S | ||
| Accuracy Weight: Controller: TSR-3: SSR-3-72 | +- .040″ or +- .3% of range whichever is greater at 40º – 120º F 22 lbs 4.5 ounces 5.5 ounces |
产品介绍

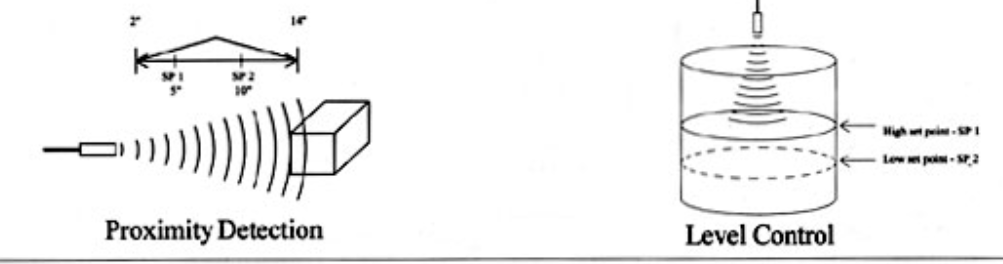

RPS-2100是一款单传感器设备，具有 2 个独立范围控制调节、LED 指示灯和 C 型继电器输出。这些使得传感器非常适合高液位和低液位控制，或需要两个设定点的其他应用。该传感器还具有独特的主从功能，使许多相同的单元能够在彼此靠近的情况下使用，而不会产生串扰干扰。例如，如果在一个较近的区域需要三个传感器，则一个传感器将作为主传感器，另外两个传感器将作为从传感器。这是通过板上的 X IN、X OUT 和 GND 连接来完成的。一个传感器（主传感器）将通过 X OUT 和 GND 端子发送信号。它们将连接到其他两个传感器（从属传感器）的 X IN 和 GND 端子。通过以这种方式连接的传感器，所有单元将同时发送和接收。这样就可以防止串扰，并使所有三个传感器能够在彼此非常接近的情况下同时使用。
还为每个设定点提供单独的开启和关闭延迟电位器。所有四个延迟控件都位于外壳盒内黑色模块的旁边。远程传感器允许在狭窄的空间内安装传感器头，同时控制器不妨碍操作。 (2) 个独立且隔离的 C 型继电器提供 N.O.和 N.C. 输出。该传感器的工作频率为 38.5kHz，具有宽感应光束，可以检测更大倾斜角度的物体。 RPS-2100 可用的感应范围包括 2 英寸至 14 英寸、5 英寸至 72 英寸和 10 英寸至 240 英寸。安装法兰、LED 指示灯、量程电位计和 6 英尺。包括传感器电缆。提供可选的电缆长度。
