产品介绍
Migatron 的第二代本质安全型超声波传感器是经认证可用于危险（分类）场所和爆炸性环境。 RPS-409A-IS2 是首批获得 ANZEx 证书并可在澳大利亚和新西兰使用的传感器之一。它还获得了欧洲、美国和加拿大的认证。当与经批准的本质安全一起使用时，这些传感器可用于分类为 ANZEx/ATEX/IECEx 的 0、1、2、20、21 或 22 区以及 C-UL-US 的 I、II 或 III 类危险气体或粉尘环境障碍。 RPS-409A-IS2 完全密封，防护等级为 IP67。
无需校准，也无需培训。只需给传感器通电，输出电压就会准确地告诉您目标的距离。例如，RPS-409A-40-IS2 测量 4 至 40 英寸范围内的距离，并在传感器和目标之间每英寸产生 0.25 V 电压。当目标距离四英寸时，输出电压为 1.00 V。当目标距离十英寸时，输出电压为 2.50 V，依此类推。这种关系在传感器的整个范围内都是线性的，因此很容易将输出电压转换为距离。
除了模拟电压输出线外，每个传感器还有一条 Sync/Tx 线，可用于将多个传感器连接在一起以防止串扰 (Sync)，或控制传感器何时传输 (Tx)。
RPS-409A-IS2 旨在利用当今的 PLC 和计算机模拟输入卡。编程到 PLC 或计算机中的数值将确定传感器的零位和量程。
每个传感器均具有短路保护以确保安全，并具有内置温度补偿，可在整个工作温度范围内提供准确的读数。
传感器背面的 LED 指示灯在传感器未检测到目标时呈绿色，在检测到目标时呈红色。
Migatron 的 409A 传感器在工厂进行了预校准，无需培训。由于电压输出和到目标的距离之间存在线性关系，因此对任何 PLC 进行编程来解释结果都是一个非常简单的过程。
例如，RPS-409A-40-IS2 每英寸产生 0.25 伏电压。因此，当目标距离传感器 4 英寸时，输出为 1.00 V。当目标距离传感器 10 英寸时，输出为 2.50 V。在 40 英寸处，输出为 10.00 V。
产品特点
经认证可在爆炸性环境中安全使用
本质安全“ia”
ANZEx、ATEX、IECEx 和 C-UL-US
输入电压 16-30 VDC
反极性保护
模拟电压输出
短路保护
同步/发射输入线
各种感应范围
宽温度范围
温度补偿
LED指示灯
独立传感器
PPS 或 PVC 外壳
无需培训
产品参数
Explosion Protection and Approvals
| Europe (ATEX) | Australia and New Zealand (ANZEx) |
|---|---|
| DEMKO 12 ATEX 1103028X | ANZEx 13.3010X |
| I M1 / II 1 GD | Ex ia I/IIC T4 Ma/Ga |
| Ex ia I/IIC T4 Ma/Ga | Ex ia IIIC T101°C Da |
| Ex ia IIIC T101°C Da | -40°C ≤ Ta ≤ +60°C |
| International (IECEx) | Canada and USA (C-UL-US) |
| IECEx UL 12.0001X | File # E226209 |
| Ex ia I/IIC T4 Ma/Ga | Class I, Division 1, Groups A, B, C, and D |
| Ex ia IIIC T101°C Da | Class II, Division 1, Groups E, F, and G |
| -40°C ≤ Ta ≤ +60°C | Class III, Division 1 |
RPS-409A-IS3本质安全型
产品介绍

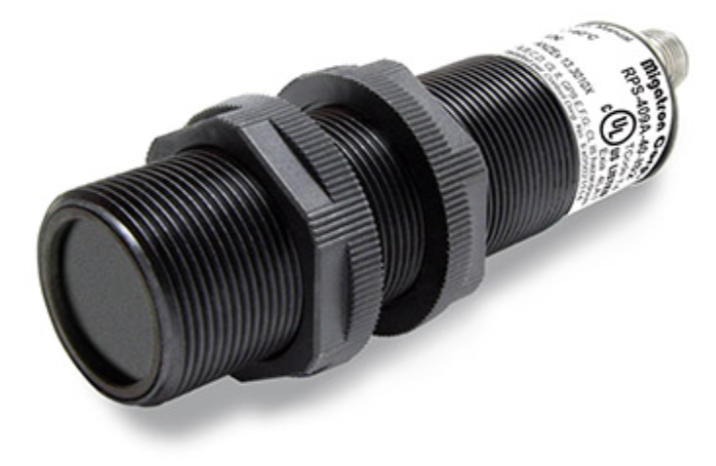

RPS-409A-IS3 是一款本质安全型模拟超声波传感器，有多种范围可供选择。当与经批准的本质安全栅一起使用时，RPS-409A-IS3 传感器可用于分类为 I、II 或 III 级的危险气体或粉尘环境。

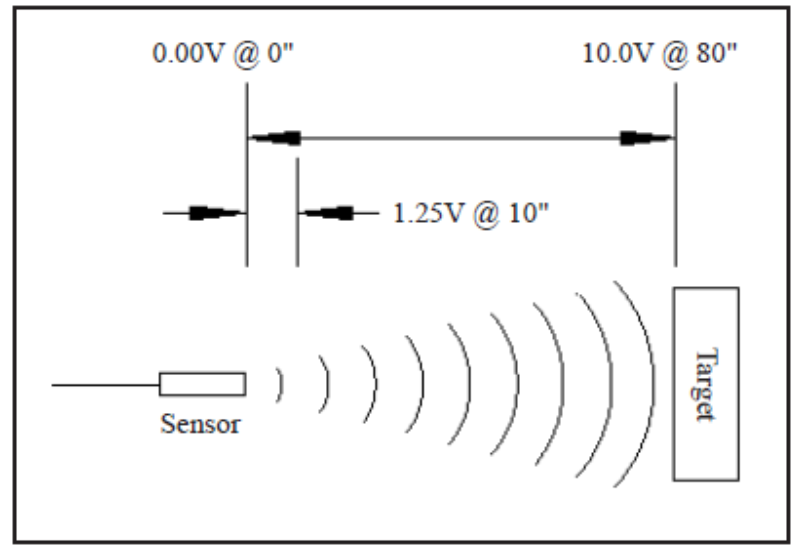

该传感器独立于 30mm 桶式外壳中，由 16 – 30 V 直流电源供电，具有反极性保护。 RPS-409A-IS3 具有短路保护的 0 – 10 V 直流模拟输出。模拟电压是基于单位最大范围的每英寸固定伏特。例如，当使用 RPS-409A-80-IS3 时，输出为每英寸 0.125 V 线性。距离传感器 10 英寸的目标将产生 1.25 V 的输出，距离传感器 80 英寸的目标将产生 10 V 的输出。
RPS-409A-IS3 具有内置温度补偿，可在整个工作温度范围内提供准确的读数。
提供 LED 指示灯。未检测到目标时 LED 呈绿色，检测到目标时 LED 变为红色。传感器完全密封，必须使用防护等级为 IP67 或更高的电缆进行连接。
除了模拟输出线外，传感器还有同步/Tx 线。该线可用于将多个传感器连接在一起（同步）以防止串扰，或（Tx）以控制传感器何时传输。
RPS-409A-IS3 旨在利用当今的 PLC 和计算机模拟输入卡。编程到 PLC 或计算机中的数值将确定传感器的零位和量程。
产品特点
本质安全
LED指示灯
各种感应范围
模拟电压输出
温度补偿
PVC外壳
宽温度范围
同步/发射输入线
产品参数
| Model Number: | Sensor Range: | Transducer Frequency: | Response Time: | Volts Per Inch: |
|---|---|---|---|---|
| RPS-409A-40-IS3 | 4 – 40″ | 175kHz | 85ms | 0.250V |
| RPS-409A-80-IS3 | 6 – 80″ | 135kHz | 85ms | 0.125V |
| RPS-409A-144-IS3 | 10 – 144″ | 70kHz | 175ms | 0.069V |
| RPS-409A-216-IS3 | 12 – 216″ | 70kHz | 175ms | 0.046V |
电源输入：
16 – 30VDC 反极性保护
（注：必须施加至少 24VDC
到安全屏障）
输入电流：
24VDC 时最大 24mA应用于安全护栏
输出：
模拟电压输出 0 – 10V
（负载 100k 欧姆至无穷大）
短路保护
环境温度：
-40 至 +60°C 或 -40 至 +140°F
湿度：
0 – 95% 非冷凝
外壳材料：
聚氯乙烯 (PVC) 外壳
带 PVC 感应面
批准：
加拿大和美国 – UL/cUL 文件号 E226209
（证书编号：20150302-E226209）
I 级，A、B、C 和 D 组，
II 级，E、F 和 G 组，以及
III 级危险场所。
产品介绍
ZSB-409A 是一款 3 通道直流正极齐纳安全栅，适用于本质安全应用。 3 通道设计具有一个 24 V 直流通道和两个 10 V 直流通道。 ZSB-409A 与 Migatron 的 RPS-409A-IS、RPS-409A-IS2 和 RPS-409A-IS3 超声波传感器兼容，并将所有连接整合到一个方便的套件中。 ZSB-409A 保证安装在危险气体或粉尘环境中的本质安全电气设备的安全操作，该环境被分类为 ATEX/IECEx 的 0、1、2、20、21 或 22 区，以及 I、II 或III 为 UL/cUL。
ZSB-409A 安全栅适用于室内或室外温度不超过安全栅规定范围 (Ta) 的场所。安全栅必须安装在安全区域；通常位于具有适当防尘和液体防护等级的机架或控制柜中。 ZSB-409A 设计用于轻松安装到标准 35 毫米 DIN 导轨上，并配有绝缘线以进行接地连接。
产品特点
DIN 导轨安装
节省空间的 3 通道设计
与 Migatron 的 RPS-409A-IS、RPS-409A-IS2 和 RPS-409A-IS3 超声波传感器兼容
ATEX、IECEx 和 UL/cUL 认证
产品参数 （安全区终端连接）
| Channel# | Terminals | Supply Voltage maximum (V dc) | Fuse Rating (mA) | Nominal Resistance (Ω) |
|---|---|---|---|---|
| 1 | 7 & GND | 25.5 | 50 | 320 (terminals 7 to 3) |
| 2 | 5 & GND | 10.4 | 50 | 2718 (terminals 5 to 1) |
| 3 | 6 & GND | 10.4 | 50 | 2718 (terminals 6 to 2) |
GND = 安全区域接地端子为 8、13、14、15 和 16
施加到非本质安全装置或本质安全相关装置/设备的最大电压 Um 为 250 V rms 或直流。
实体参数：
连接：
笼式端子，每个最大 12 AWG 实心/绞合
铜线类型，扭矩 5-7 磅。在。 (0.6-0.8牛米)
环境温度：
-40°C ≤ Ta ≤ +60°C (-40°F ≤ Ta ≤ +140°F)
湿度：
0 – 95% 非冷凝
壳材料：
聚酰胺
保护：
ZSB-409A 型必须安装在具有合适的最终用途外壳内
环境等级，入口防护等级至少为 IP20。
安装：
DIN 导轨
重量：
约 270 克（9.5 盎司）
尺寸：
长度= 99毫米（3.9英寸），宽度= 22.5毫米（0.9英寸），高度= 114.5毫米（4.5英寸）
