延迟线是作为系统测试和/或评估的一部分需要时间延迟的应用程序的重要硬件项目。微波光子系统光纤延迟线长期以来一直是雷达测试、软件定义无线电信号处理、相控阵天线阵列测试以及作为复杂电子战和SIGNIT地形的一部分的复杂属性生成的可靠元素。MPS的延迟线产品可根据客户的要求进行扩展，可以配置为固定延迟线或可切换延迟线。封装包括小型到大型多机架机箱，通过添加外部延迟端口可以进一步扩展。所有延迟线路都可以利用MPS的微波组件，如集成低噪声放大器、后置放大器、自动增益控制以及远程以太网交换机控制和诊断监测。
| DELAY LINES | |
|---|---|
| OPDL MPS Fiber Optic Delay Line Systems | OPDL |
| MP-5000-TRX-DL: Flange Mounted Fixed RF Photonic Delay Line | MP-5000-TRX-DL |
| OPDL-5000-DL-4G: Rack Mounted 18 GHz , RF Photonic Delay Line | OPDL-5000-DL-4G |
| OPDL-6000-DL-18G: Rack Mounted 18 GHz , RF Photonic Delay Line | OPDL-6000-DL-18G |
| DPSIM Doppler Target Generator: 0.5 to 40 GHz Doppler Target Generator | DPSIM Doppler Target Generator |
微波光子系统光学/光子延迟线（OPDL）系列产品具有行业领先的性能，体积足迹最小，价格实惠。
多年来，微波光子系统一直是高性能光学延迟线设计和制造的领导者，目前几乎可以支持任何延迟线系统要求。这些光纤延迟产品利用了MPS经过现场验证的光学封装方法、专有控制软件和RF/光子集成技术。
OPDL产品线可以为射频（RF）输入信号提供时延能力，瞬时带宽从DC到60 GHz以上，封装在模块化外壳和机架机箱配置中，并且可以支持超过5毫秒的时延。
OPDL产品系列的成员可以配置多个时间延迟段值。分段的延迟值可以被配置为离散的时间延迟值，或者可以被配置成二进制2n序列。二进制2n系列配置提供了以较小的时间增量在更宽范围内选择延迟值的能力。在某些型号的前面板显示器上可以看到延迟值，并且可以通过使用前面板键盘或使用数字通信接口远程增加延迟值。
OPDL产品还可以通过添加集成的可变光衰减器（VOA）和光放大器来增强，这允许操作员调整和平衡系统增益分布。在光域中执行这些增益调整不会导致RF信号中的增益斜率变化。这产生了比在高频下使用传统RF可变衰减器所能实现的更一致的系统性能。
应用
功能和选项
- 固定或可变延迟选项
- 宽带DC-60 GHz
- 时间延迟到5毫秒
- 高动态范围
- 固定或可变延迟
- 高相位线性
- 几乎没有三重运输响应
- 无EM发射或敏感性
- 温度和振动不敏感
- 调制型不可知论
- 支持多种光纤类型
- 即插即用操作
- 支持军事环境
- 体积小、重量轻
- 各种机械套件选项
MP-500-TRX-DL是一款“同类最佳”集成子系统，它利用了MPS经过现场验证的光学封装方法、专有的监控软件以及RF/光子集成技术。
MP-500-TRX-DL为100 MHz至12.0 GHz的射频（RF）输入信号提供延时能力，封装在一个小尺寸、独立的法兰安装封装中。前面板指示灯提供直流电和光功率报警状态的视觉指示。RF输入和RF输出端口均为SMA内螺纹50欧姆连接器，位于前面板的相对端。
MP-500-TRX-DL输入功率要求为+15VC，通过前面板DB-9连接器供电。DB-9连接器还提供串行通信和集电极开路报警引脚。MP-500-TRX-DL紧凑型外形因子可提供高达12微秒的延迟，精度在客户指定的固定延迟的1%以内。
对于高级延迟应用，请参阅光学光子延迟线（OPDL）产品系列，该系列可以配置高达500 us的多个时间延迟段值。这些段的延迟值可以配置为离散时间延迟值，也可以配置为二进制2n系列。二进制2n系列配置提供了以较小的时间增量在更宽范围内选择延迟值的能力。延迟值在前面板显示器上可见，可以通过使用前面板键盘或使用基于以太网的通信接口远程增加。
应用
- 测试和校准实验室
- 雷达目标仿真
- 信号处理
- 相位噪声测试
功能和选项
- 1%延迟精度
- 高光路隔离
- 远程状态监视器和控制
- Unity增益选项

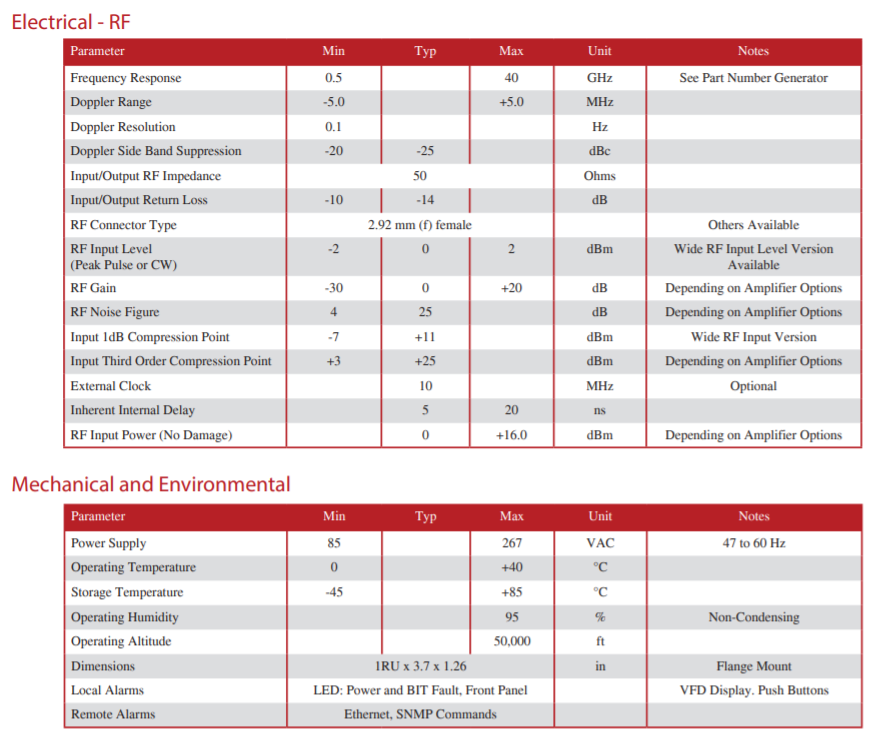

20多年来，微波光子系统公司一直是射频（RF）、微波和光子子系统领域的世界领导者。（DPSIM）多普勒目标发生器产品系列的推出增强了MPS对雷达、遥测、通信和研究细分市场的支持。

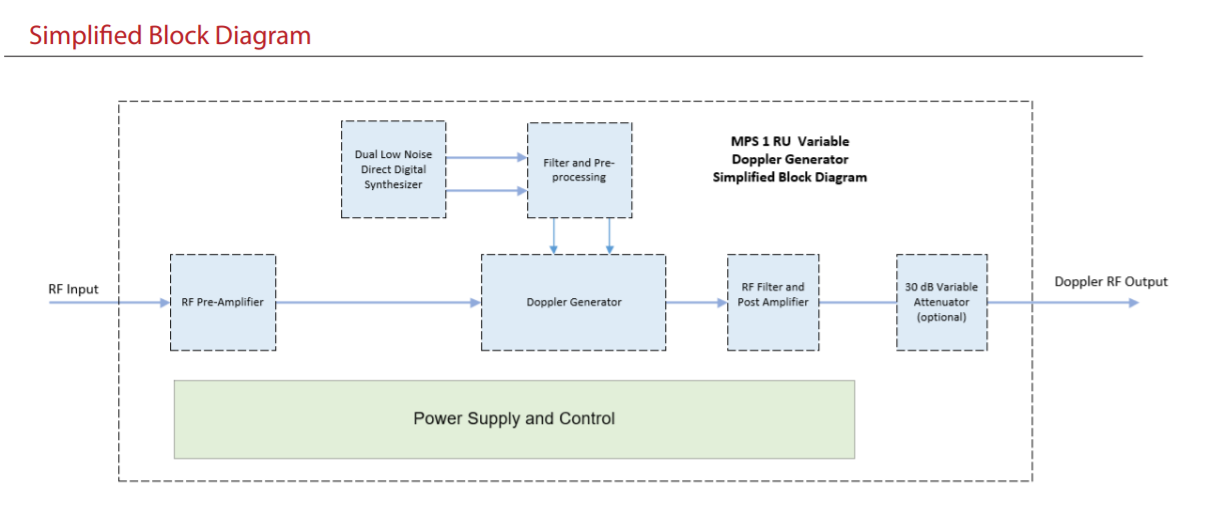

具体地，（DPSIM）多普勒目标模拟器系统为用户提供了在参考RF输入信号上生成多普勒频移的方便方法。多普勒模拟器设计用于以0.1 Hz的步长提供从-4 MHz到+4 MHz的可调多普勒频移。
低噪声、高精度的内部多普勒源提供稳定、可重复的频率偏移。该装置将接受一个外部10MHz时钟用于系统同步。
它是MPS所有光延迟生成（ODG）、固定和可变光延迟线的优秀补充系统。MPS的DPSIM和ODG延迟线解决方案的组合提供了时间和频率变化，从而创建了完整的移动目标模拟。
DPSIM多普勒目标模拟器封装在1RU机箱中，由微处理器控制。所有模拟器功能可通过菜单驱动的VFD前面板接口或以太网远程接口进行寻址。
应用
- 信号属性生成
- 范围仿真
- 雷达测试和校准
- 高度表验证
- 实验室研发
功能
- 多普勒频移范围，+/-4 MHz
- 可用频率为0.5至40 GHz
- 多普勒频移分辨率至0.1Hz
- 用户可选择的多普勒延迟
- 低噪声系数
- 高输入1dB压缩级别
- 低相位噪声设计
- 前面板用户界面
- 外部同步时钟输入
- 远程以太网监控
- 基于固件的安全解决方案
- 可选空白控制
