美国Micro-Radian自准直仪T30D紧凑型数字自准直仪±5400 arcsec测量范围

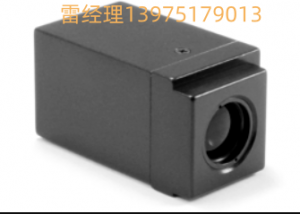

T30D 数字自准直仪
产品简介
T30D 是一款紧凑型数字自准直仪，专为与计算机配合使用而设计。设备通过单根 USB 2.0 线缆即可实现供电和数据传输。同时可选配 RS-232、RS-485 以及模拟量输出接口，便于集成到自动化测量系统中。
主要技术参数
| 参数 | 规格 |
|---|---|
| 标称光束直径 | 16 mm |
| 最大推荐工作距离 | 100 mm |
| 推荐最小目标反射镜尺寸 | 直径 25 mm |
| 最大校准测量范围 | ±5400 arcsec（±1.5°） |
| 最大测量输出速率 | 4000 次测量/秒 |
| 典型分辨率 | 0.1 arcsec |
| 全量程精度 | ＞99.5% FS |
| 全量程轴间串扰 | ＜0.2% FS |
| 光源 | 红色 LED |
| 电源要求 | +5 VDC ±5%，1 W |
| 重量 | 110 g |
| 校准温度 | 20°C ±0.2°C |
| 工作/存储温度范围 | -40°C ～ +70°C |
结构设计
- 采用标准 T30 外壳设计；
- 机身和上盖均由整块 6061 铝合金 精密加工而成；
- 内外表面均经过黑色阳极氧化处理，降低杂散光影响；
- 产品型号及序列号永久刻印于底部安装面，便于追溯管理。
电子系统
T30D 内置数字电子系统，通过 USB 2.0 输出测量数据。
主要特点：
- 内置数字信号处理（DSP）
- 全量程数字校准
- 支持用户设置数据平均时间
- 支持用户选择输出单位
- USB 供电，无需外部电源
- 可选 RS-232、RS-485 及模拟量输出
与 T100 / T160HR 对比
| 型号 | T30D | T100 | T160HR |
|---|---|---|---|
| 测量范围 | ±5400 arcsec | ±1200 arcsec | ±300 arcsec |
| 分辨率 | 0.1 arcsec | 0.01 arcsec | 0.01 arcsec |
| 工作距离 | 100 mm | 1000 mm | 1000 mm |
| 输出方式 | USB（标配） | E3控制器 | E3控制器 |
| 重量 | 110 g | 0.5 kg | 0.54 kg |
| 特点 | 小型化、高量程 | 大量程 | 高精度 |
