ER 探头（ERv2）

腐蚀速率与阴极保护数据适用于干扰腐蚀分析

特性

  • 腐蚀速率 —— 分辨率极高，可用于腐蚀诊断
  • 试片测量 —— 交 / 直流电流密度、极化电位、扩展电阻
  • 嵌入式证书数据 —— 无需纸质文件
  • 工程化设计 —— 特别适用于交 / 直流干扰腐蚀监测
  • 温度补偿 —— 参考元件为散热片
  • 抗干扰补偿
  • 坚固设计可选（适用于土壤 / 高温 / 海上环境）

说明

在使用 MetriCorr ICL 设备时，需搭配 ER 探头以测定腐蚀速率并测量电特征指纹。
该探头可模拟涂层缺陷：通过测量暴露试片元件与屏蔽参考元件的电阻，借助简单数学算法即可得出探头厚度。
同时记录腐蚀速率与电特征指纹，可对干扰状态等进行有效分析。在同一金属表面测量所有参数（腐蚀速率、交 / 直流电位、交 / 直流电流密度、扩展电阻），确保所有相互作用的化学与电化学反应均被纳入分析。
ER 探头可用于分析各类环境下的腐蚀情况，其多样的探头设计与外壳材料，确保探头适用且能在整个使用寿命内持续向操作人员提供有价值的腐蚀与阴极保护信息。
最新版 MetriCorr ERv2 探头在插头上内置了数字存储器。将探头与设备连接后，MetriCorr 的 Slimline ICL 或 ICL-C 会自动读取该数据，设备即可直接开始测量。

1. 测量参数

可监测的指标包括：
  • 腐蚀速率
  • 断电电位
  • 消除 IR 降的电位
  • 直流电流密度
  • 交流电流密度
  • 扩展电阻

2. 探头类型（从左至右）

不同场景适用的探头规格：
序号探头类型适用场景尺寸
1圆形探头土壤环境1 cm²
2杆状探头土壤环境1 cm²
3杆状探头土壤环境10 cm²
4圆形探头高温环境1 cm²
5圆形探头海上环境31 cm²

3. 参考标准

列出了腐蚀监测领域的权威标准与文献，包括：
  • NACE（美国腐蚀工程师协会）相关标准（如 SP21424、SP0110）
  • ISO 18086（金属及合金的交流腐蚀判定标准）
  • 国际腐蚀会议（CEOCOR）的研究文献（涉及涂层缺陷、温度影响等主题）

用途

这类探头主要用于工业环境下的腐蚀监测，通过测量电化学参数，评估金属材料在土壤、高温、海上等场景中的腐蚀风险，是阴极保护与干扰腐蚀分析的核心工具。
一、核心配置选项
项目 规格说明
元件材料 首选钢材；可选铁、锌；支持定制（需咨询可用性）
外壳材料 PVC（适用于土壤 / 水 / 大气环境）；钢材（适用于高温环境）；支持定制
元件厚度 标准规格：100μm、500μm、1000μm；支持定制
探头灵敏度 详见图表
探头寿命 取决于元件厚度与腐蚀环境，设计寿命至少 2 年
线缆长度 标准规格：6m、9m、12m；支持定制
线缆类型 适配土壤、海水、高温环境
静态温度范围 土壤探头：-40 至 80℃；海水探头：-10 至 80℃；高温探头：最高 200℃
探头面积 标准规格：1cm²、10cm²、16cm²、31cm²；支持定制
二、推荐探头
类型：杆状探头
适用场景：交流干扰与交流腐蚀监测（针对最恶劣工况），也可用于常规阴极保护（CP）测量
配置：钢材元件（厚度 500μm）、面积 1cm²、PVC 外壳、标准线缆

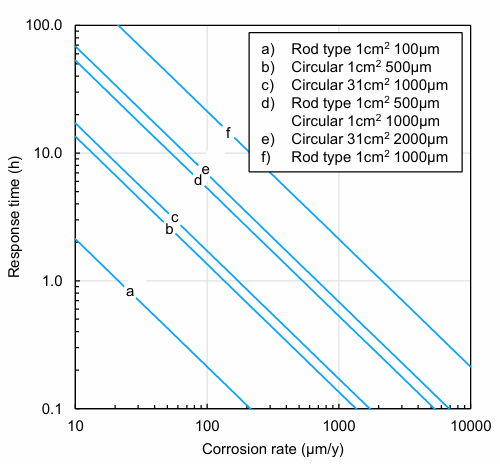

探头响应时间与腐蚀速率的关系

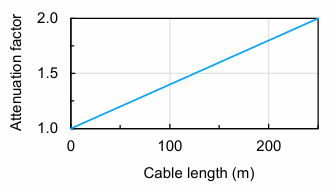

线缆长度对灵敏度的衰减系数
