Metricorr远程监测埋地管道的腐蚀和阴极保护\ MetriCorr 管道系统
MetriCorr 解决方案
MetriCorr 提供一整套用于远程监测埋地管道及相关结构的腐蚀和阴极保护（CP）的完整解决方案。
该系统可通过多种记录仪配置，实现对现代管道阴极保护运行的各个方面的监测，
涵盖范围从整流器、阳极一直到在强交流（AC）或直流（DC）干扰下的最小涂层缺陷（通过探头）都能检测。
这使运营方能够在各个层面优化阴极保护性能，
并提供便于使用的工具来记录并证明符合法规要求。
强大的产品组合
MetriCorr 的记录仪产品组合虽小，但在腐蚀与阴极保护远程监测方面极具实力。

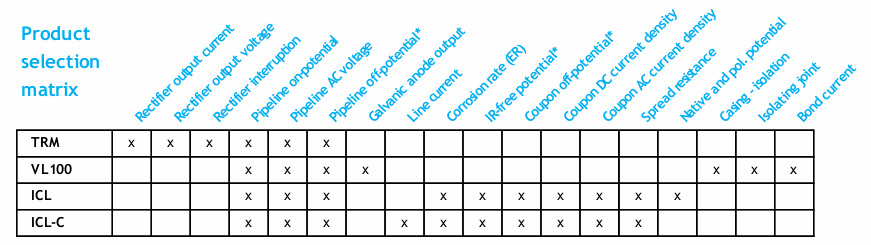

以下的产品选择矩阵展示了 MetriCorr 所有四款记录仪在应用上的广泛适用性：
ICL-C：线路电流与腐蚀记录仪（Line-Current and Corrosion Logger）
干扰测试站（Interference Test Station）
使用 ICL 和 ER 探头监测腐蚀速率
适用于交流 / 直流干扰环境
强化模式，1 Hz 频率采样（例如检测经过列车等瞬态干扰）
支持联网或本地原生运行选项
电位测试站（Potential Test Station）
使用 VL100 记录仪进行电位监测
支持绝缘接头监测
支持电流（分流器）监测
强化模式可用于短期干扰模式分析
整流器测试站（T/R Test Station）
使用 TRM 记录仪监测和控制整流器
提供报警功能（防篡改、电源、输出水平等）
支持通过 GPS 同步的继电器远程中断，用于即时关断电位测量
腐蚀速率是首要参数
阴极保护（CP）是一个极其复杂的工作领域，通常需要具备电气、机械工程、化学和物理等多个专业知识。
但归根结底，阴极保护的核心目的是防止腐蚀，从而确保管道安全运行。
在 MetriCorr，我们相信评估腐蚀风险最简单的方法，就是对其进行测量！
MetriCorr 的电阻法（ER）探头极其灵敏，能在短短 24 小时内检测出腐蚀速率高于 1 mpy（25 μm/年），
同时监测电信号特征，如电位、电流密度、干扰强度等。
这有助于快速分析并立即采取行动，以恢复安全的 CP 运行状态。
现场验证的可靠技术
MetriCorr 的记录仪和探头专为现场使用和便捷安装设计。
其 Slimline™ 系列记录仪（VL100、ICL、ICL-C） 具备 IP65 防护等级，可灵活用于多种测试站设计（如 Big Fink 站）。
MetriCorr 还提供定制供电方案（电池 / 太阳能），可支持 超过 3 年的不间断远程监控。
MetriCorr App 支持在现场轻松部署 RMU（远程监测单元）。
CP*Manage Web 平台
来自所有记录仪与人工测量的数据会被收集并在 CP*Manage Web 平台中可视化。
在这里，用户可以对数据进行分析、整理，便于文档归档和报告生成，并可为关键参数设定报警通知。
🔧 各类测试站功能简介：
✅ 套管测试站（Casing Test Station）
使用 VL100 记录仪监测电位
监测套管电位
电流（分流器）监测
强化模式下分析短期干扰模式
✅ 线路电流测试站（Line Current Test Station）
使用 ICL-C 记录仪监测线路电流
ER 探头监测腐蚀速率
通过线路电流变化检测涂层损伤
✅ 干扰测试站（Interference Test Station）
使用 ICL 和 ER 探头监测腐蚀速率
适用于交流干扰分析和腐蚀缓解
支持联网/本地运行选项
Slimline 系列记录仪
| 目 | 参数说明 |
|---|---|
| 存储容量 | 超过 200,000 条记录 |
| 记录间隔 | 10 分钟 ~ 无限（典型为每小时记录） 强化模式下：1 秒 |
| 电源供电 | 6 至 15 VDC（最大 200mA @ 12VDC） 支持外接电池模块 |
| 电池寿命 | 每小时上传记录：>3 年 每日上传 6 次：>10 年 |
🧱 外壳与环境适应性
| 项目 | 参数说明 |
|---|---|
| 防护等级 | IP65 |
| 湿度范围 | 0 – 100% 相对湿度（冷凝条件下） |
| 工作温度 | -40°C ~ +85°C |
⚡ 浪涌保护（EN/ISO 61000-4-5，4级）
标准放电电流：10 kA @ 8/20 μs
雷击冲击电流：2.5 kA @ 10/350 μs
可选管道参考增强保护：50 kA @ 8/20 μs、50 kA @ 10/350 μs
🧪 兼容测试站选项
Big Fink 测试站（太阳能/电池供电）
接线盒（太阳能/电池供电）
接线盒（AC 100–240V，含保护）
MetriCorr 标准型测试站
客户自定义规范
📏 尺寸（长 × 宽 × 高）
| 设备型号 | 尺寸（mm） |
|---|---|
| ICL, ICL-C, VL100（带电池） | 250 × 70 × 81 mm |
| VL100（无电池） | 130 × 70 × 80 mm |
📡 通信能力
LTE Cat.1 / 4G/5G，支持 2G/3G 备份
可选：卫星通信
支持 Android 或 iOS 应用 / 蓝牙连接
可选：以太网接口
GPS 时间同步
GNSS 定位支持
🔌 电压测量参数（Edc, Uac）
| 项目 | 参数说明 |
|---|---|
| 输入阻抗 | +10.0 MΩ |
| 量程 | ±100 VDC / 100 Vrms |
| 分辨率 | 0.1 mVDC / 1 mVAC |
| 直流精度 | ±0.8 mV ± 0.3% 读数 |
| 交流精度 | ±1 mV ± 1% 读数 |
📈 线路电流测量（ICL-C 专属通道）
| 项目 | 参数说明 |
|---|---|
| 量程 | ±1250 mV / 800 mVrms |
| 分辨率 | 0.2 μVDC |
| 直流精度 | ±1 μVDC ± 0.1% 读数 |
| 交流干扰抑制能力 | -80 dB |
💡 图示说明：
右侧图示中标注组件包括：
太阳能供电模块（Solar Power）
蜂窝/GSM连接（GSM/cellular connection）
主通信模块（Masterlink module）
ICL-C 测量模块（ICL-C module）
ER 探头与电流/管道连接（ER probe, line-current and pipe/ref connections）
底部为 ICL-C 模块的示意尺寸图（单位：mm）
