德国Metaglas,金属熔融视镜,METAGLAS® 视镜 176 型,用于带密封条的对焊法兰的圆形金属熔融视镜连接尺寸符合 ANSI
METAGLAS® 视镜 176 型
用于带密封条的对焊法兰的圆形金属熔融视镜连接尺寸符合 ANSI
| 环形材料 | 工作温度 |
| 1.0570 | -10°C 至 +300°C |
| 1.4462 | -30°C 至 +280°C |
| 2.4602 | -60°C 至 +300°C |
| 2.4610 | -60°C 至 +300°C |
| 大小 | 最大允许压力 150 psi | 300磅/平方英寸 | 600磅/平方英寸 | ||||||

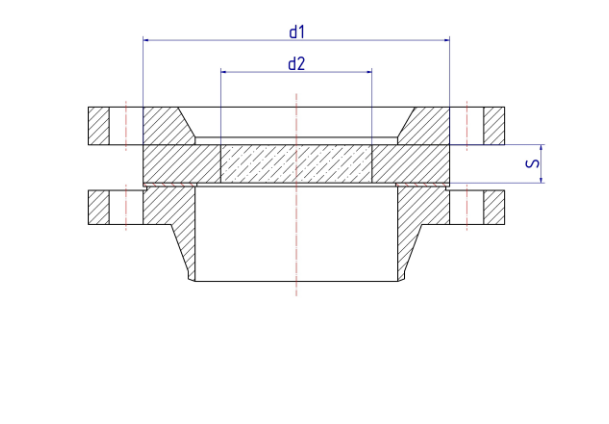

| d1 | d2 | S | d1 | d2 | S | d1 | d2 | S | |
| 1″ | 63 | 30 | 10 | 70 | 30 | 15 | 70 | 30 | 20 |
| 11/2″ | 82 | 40 | 12 | 92 | 40 | 18 | 92 | 40 | 25 |
| 2″ | 100 | 55 | 15 | 107 | 50 | 20 | 107 | 50 | 25 |
| 3″ | 134 | 70 | 15 | 145 | 70 | 25 | 145 | 70 | 33 |
| 4″ | 171 | 80 | 20 | 177 | 80 | 28 | 190 | 80 | 40 |
| 5″ | 192 | 100 | 20 | – | – | – | – | – | – |
| 6″ | 218 | 100 | 25 | 244 | 120 | 35 | 263 | 100 | 45 |
| 8″ | 273 | 120 | 30 | 305 | 125 | 40 | 315 | 100 | 50 |
| 10″ | 336 | 150 | 30 | 358 | 130 | 45 | – | – | – |
- 喷嘴符合 ANSI B16.5 或类似标准
- 而不是类似于 DIN 28121 的视镜配件
- 测试依据 PED 2014/68/EU，AD 2000 传单，DIN 7079
- 符合 VdTÜV 表和为其提供的 DIN/EN 标准的材料
- 玻璃质量：符合 DIN 7080 / DIN 7079 的硼硅酸盐玻璃
- 压力：PN20 至 PN50，可承受更高的压力水平
- 防止完全故障的安全
- 轻松、经济高效的安装（替代 DIN 28121）
- 节省密封件
- 使用寿命长
