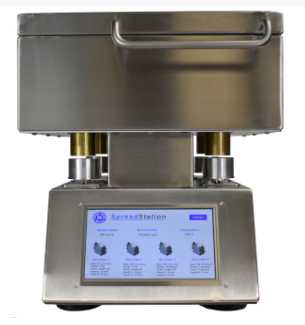

SpreadStation粉末分析仪通过实际铺展粉末成层并分析该粉末层的特性，来测量粉末的铺展性。

将粉末装入含给料器和铺展板的铺展装置。该装置置于成型基板上，底部设有可调节间隙以控制粉层厚度。成型基板旋转，从而在铺展装置与基板之间产生线性相对运动。此线性运动将粉末铺展在基板上形成粉层。

系统会捕获所形成粉层的图像，并使用激光测距传感器测量层厚。随后，刮刀将粉层从基板上清除并进行称重。

SpreadStation最多可配备四套铺展装置，其成型基板可为实心板或粉末床。铺展速度可在1至300毫米/秒范围内编程设定。铺展层厚设置范围为20微米至2毫米。成型区域最高可加热至250摄氏度。

SpreadStation最多可以配备四个粉末喷涂装置。每个喷涂装置都配备了粉末供给系统及粉末喷涂板。这些供给装置与喷涂板可以快速更换，从而用于研究不同的打印参数，或模拟不同的打印供给与喷涂系统。在测试不同样品时，需要将这些喷涂装置从SpreadStation上取下进行清洁，这个过程大约需要30秒的时间。

由SpreadStation创建的这些层是通过三种独立的测量系统进行分析的，因此这些测量系统会生成三组独立的数据。这些测量系统分别是：1）称重系统；2）激光三角测量距离测量系统；以及3）成像系统。

加权系统

这种称重系统能够实时检测SpreadStation设备在喷洒过程中所散布的粉末的质量。该系统利用称重传感器来测量粉末的质量，并通过24位A/D转换器将称重传感器的检测数据转化为数字形式。

加权系统数据：

铺展效率：铺展效率是指铺展密度与材料密度的比值。当铺展效率为100%时，意味着铺展层实际上等同于一层固体材料；而当铺展效率为0%时，则表示该层中完全不含任何粉末。

分布密度：指该粉末层的密度，单位为克/立方厘米。

撒布速率：指单位时间内从撒布装置中排出的粉末质量，单位为克/厘米。

均匀性分布：从测试开始到测试结束，该层密度的均匀性变化程度，单位为百分比。

激光三角测量系统

这种激光三角测量系统能够测量由SpreadStation设备所形成的粉末层的厚度。

激光三角测量系统数据：

层厚：指粉末层随时间积累而形成的厚度，单位为微米。

粉层厚度均匀性：粉层厚度的不均匀程度，单位为百分比。

成像系统：

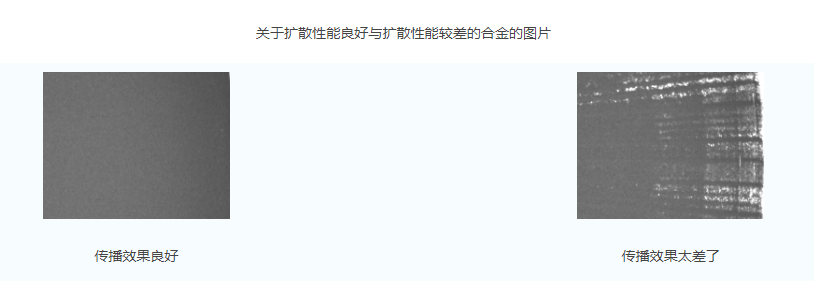

该成像系统由数码相机和LED照明设备组成，这些设备用于拍摄由SpreadStation设备生成的粉末层的图像。随后，会使用图像分析软件来提取与这些粉末层质量相关的信息。

成像系统相关数据：

覆盖范围：覆盖范围是指图像中被粉末覆盖的区域面积与图像总面积之间的比例，其单位为%。

通道检测：该图像分析软件会判断粉末层中是否存在通道，如果存在，还会测量这些通道的宽度，其单位为“百分比”，而通道的宽度则以毫米为单位进行测量。

波动检测：该图像分析软件能够判断粉末层中是否存在波动现象，以及这些波动的宽度。波动宽度以百分比或毫米为单位进行表示。
