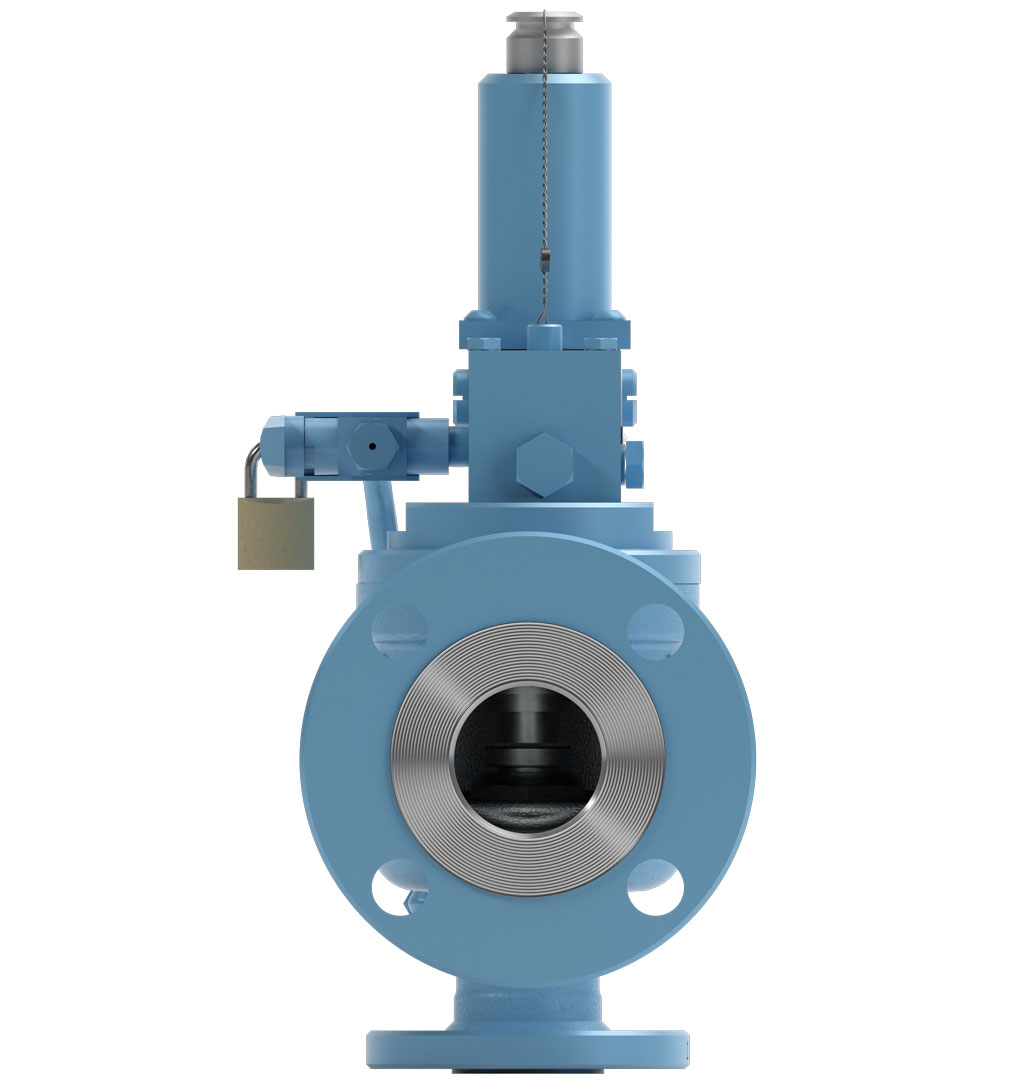

9500系列 | 气体调节先导阀
我们的9500气体调节系列设计用于在系统超压时逐渐开启主阀。调节型先导阀对系统的冲击更小，并显著减少了主阀组件的磨损。9500气体调节先导阀基于经过验证的控制设计原理，配备了我们的“Auto Seat Technology”®自动密封技术。9500气体调节系列阀门是按照ASME锅炉及压力容器规范第XIII节的要求制造的，适用于空气/气体应用的UV标记。
在调节系统压力和保持整体质量时，您需要一款安全可靠的阀门。9500气体调节先导阀系列的服务压力范围为15 psi至4500 psi，并提供多种选项和应用，是一款值得信赖的阀门。
9500 气体调节 “F” 孔
特征：
- 采用“Auto Seat Technology”®设计
- 低额定值和全导向弹簧允许从爆裂声到爆裂声的设定压力更加一致。
- 一致的设定压力允许可重复使用，而无需过度维修或重置。
- 打开、关闭、带座和密封™
- 非上升阀杆允许将阀门安装在小区域。
- 先导阀选项包括：回流防止器、压力缓冲器和辅助过滤器。
- 调节型先导阀选项包括：现场测试连接、测试堵头以及手动或远程排污。
- 提供 Sour Service Trim。
- 提供其他选项以满足 NACE MR0175 要求。
- 加拿大注册号 （CRN）
- 提供其他选项，以满足 PED 指令 2014/68/EU 和/或 ATEX 指令 2014/34/EU 的欧洲一致性 （CE） 要求
| Orifice | F (USC) | F (SI) |
|---|---|---|
| Standard Inlet Sizes | 1″, 1 ½” | DN 25, DN 40 |
| Inlet and Outlet Connection Types | RF x RF, RTJ x RF, RTJ x RTJ | RF x RF, RTJ x RF, RTJ x RTJ |
| Actual Orifice Diameter | 0.687 in | 17.4 mm |
| Actual Orifice Area | 0.371 in2 | 239.4 mm2 |
| API Orifice Area | 0.307 in² | 198.1 mm2 |
| Pressure Range | 15 – 1480 psig | 104 – 10204 kPa |
| Standard Temperature Range | -20°F to 400°F | -29°C to 204°C |
| ASME Flow Coefficient, Kd (Gas) | 0.870 | 0.870 |
