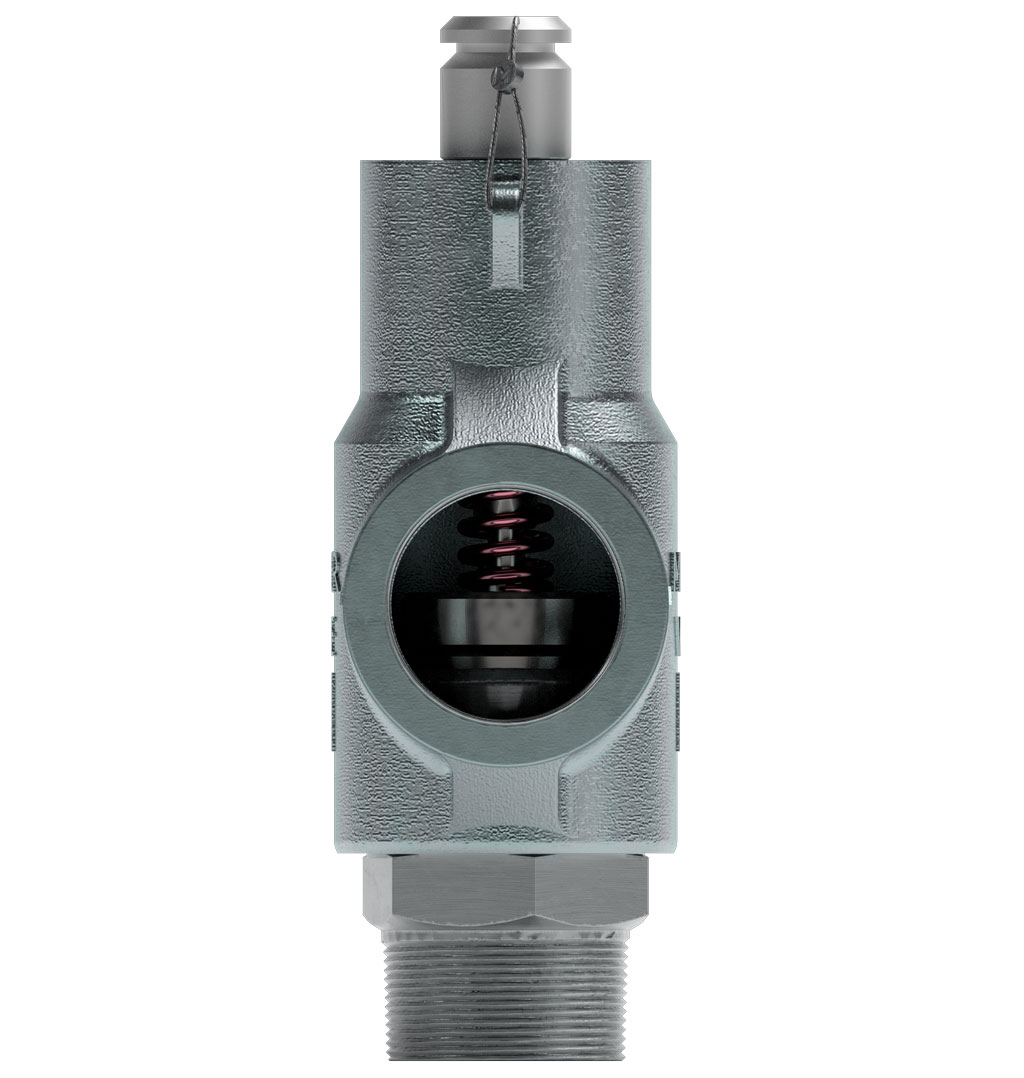

8100系列
我们的8100系列在软密封和高流量设计方面处于行业领先地位。作为压力泄放装置领域的佼佼者，它因安全可靠、维护成本低且经济高效而享有盛誉。我们的软密封和全导向盘设计比竞争产品更耐用，能够在各种环境下保持一致的设定压力和经过实地验证的严密密封。更紧密的密封减少了泄漏，降低了产品损耗，从而提高了生产效率和安全性。8100系列阀门是根据ASME锅炉及压力容器规范第XIII节的要求制造的，适用于空气/气体和液体应用的UV标记。8100系列设计用于15 psi至2000 psi的应用场合。该阀门的非上升阀杆和较小的框架使其非常适合于狭小空间，以及任何需要安全可靠阀门的地方。
8100 “G” 孔
特征：
- 原创的 “Auto Seat Technology” ® 系列。
- 低额定值和全导向弹簧允许从爆裂声到爆裂声的设定压力更加一致。
- 一致的设定压力允许可重复使用，而无需过度维修或重置。
- 打开、关闭、带座和密封™
- 全导向盘，用于正确对准、打开和关闭以及重新定位阀门。
- 机械止动器可防止零件磨损并控制气门升程。
- Pop Action relief 允许阀门在设定压力下达到全升程。这有助于 DOT 监管的应用程序。
- 非上升阀杆允许将阀门安装在小区域。
- 提供酸味服务装饰。
- 加拿大注册号 （CRN）
| Valve Size | 3⁄4” (USC) | 3⁄4” (SI) |
|---|---|---|
| Available Inlet Sizes | 1 ½”, 2″ | DN 40, DN 50 |
| Available Outlet Size | 2″ NPT | DN 50 |
| Inlet and Outlet Connection Types | Male NPT x Female NPT or Female NPT x Female NPT | Male NPT x Female NPT or Female NPT x Female NPT |
| Orifice Diameter | 0.775 in | 19.7 mm |
| Actual Orifice Area | 0.472 in2 | 304.5 mm2 |
| API Orifice Area | 0.503 in2 | 324.5 mm2 |
| Equivalent Orifice Letter | G | G |
| Pressure Range | 15 – 2000 psig | 104 – 13789 kPa |
| Standard Temperature Range | -20°F to 400°F | -29°C to 204°C |
| ASME Gas “Slope” | 7.210 | 7.210 |
| Equivalent Flow Coefficient Kd (Gas) | 0.833 | 0.833 |
| Equivalent Flow Coefficient Kd (Liquid) | 0.712 | 0.712 |
