MEGABRAS高频接地测试仪TM25t测量电塔的接地电阻25 kHz
高频接地测试仪
- 用于测量电塔的接地电阻
- 最大限度地减少由防护电缆连接的相邻塔架的影响
- 工作频率：25 kHz
- 电阻读数：高达 300 Ω
- 电感元件自动补偿
- 自动电流注入
- USB接口
- 内置内存和打印机
- 可充电磷酸铁锂电池
输电塔接地 （G） 质量的测试是一个严重的问题，因为它们都通过充当避雷针的地线进行电气互连，保护线路免受大气放电的影响。由于这种连接的存在，任何使用传统接地表测量塔接地 （G） 电阻的尝试都会导致错误的结果，因为真正测量的是所有并联塔接地 （G） 电阻（或者更准确地说，其在低频下的阻抗）。
为了使这种测试可行，这对于确保电力的不间断传输至关重要，MEGABRAS TM25t高频接地电阻表应运而生。这是在工作线路传输的每个塔中快速、安全和可靠地测量接地电阻的合适工具，而无需断开地线。
它的作基于使用高频测量电流 （25 kHz），其中地线电感阻抗（考虑到典型的长度跨度）相当高，从而可以减少被测相邻塔的影响。该设备仅测量被勘测塔的接地电阻，包括其底座。广泛的 G 系统，如网状物、埋地线、金属管等，仅考虑最接近连接点的部分进行测量，因此测量值代表与大气放电类似的脉冲信号的性能。因此，即使在断开地线时，也能获得比使用低频传统设备获得的值更能代表系统接地雷电流的容量的值。
TM25t是一种坚固的设备，易于携带，能够抵抗热带和高山地区的恶劣天气和地理特征，这就是为什么它被描述为在最恶劣的环境条件下进行野外工作的优秀产品。
MEGABRAS高频接地测试仪TM25t测量电塔的接地电阻25 kHz规格
测量范围
0 – 300 Ω
运行频率
25,000 赫兹
测试电流
20 mA 自动
电感元件补偿
• 通过集成到设备
中的电容器组 • 最大容量：4.2 μF
• 分辨率：10 nF
测量精度
± 读数的 2.5 % ± 1 位数字
辅助杆的最大接地电阻
2,000 Ω（电流棒）
2,000 Ω（电压棒）
显示
字母数字 LCD 显示屏，4 行 / 20 个字符（大数字）
打印机
内置热敏打印机
内置内存
它允许在其内部NVRAM存储器中存储2,000个测试读数
协议
Modbus
USB的
对于配置、控制和下载存储的值
蓝牙
对于配置、控制和下载存储的值
过压保护
CAT IV – 300 伏
安全
IEC 61010-1 标准
桌面软件（PC/笔记本电脑）
MegaLogg 3 软件：用于远程控制，允许配置、运行测试和生成报告
Android 应用程序（智能手机/平板电脑）
BlueLogg 应用程序：用于远程控制，允许配置、运行测试和生成报告
IP等级
IP65（带盖子）
工作温度
-5 °C 至 50 °C
储存温度
-25 °C 至 70 °C
湿度
95 % RH（非冷凝）
电源
内置可充电电池 （LFP 12 V 6000 mA）
充电器
12 伏 – 2 A
设备重量
约 4.9 公斤
尺寸
345 x 272 x 159 毫米

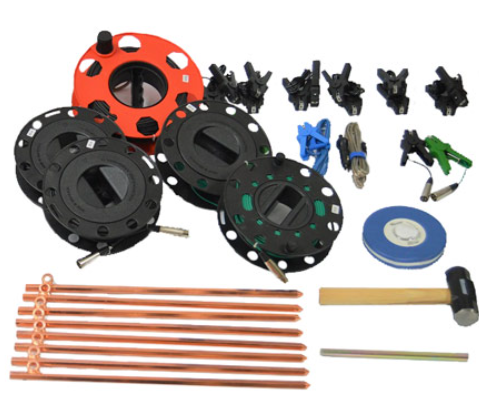

辅料
• 8 根 50 厘米长的钢芯杆，镀铜
• 6 根 2 米电缆，用于互连额外的辅助杆
• 杆提取器
• 70 米屏蔽电缆
• 50 米屏蔽电缆
• 30 米电缆到电流杆
• 70 米电缆到辅助电位杆
• 50 米电缆到辅助电位棒
• 电流电极电缆适配器
• 交流适配器
• 用于连接未知电极（塔架）的电缆
• USB 数据线
• 用户指南
• MegaLogg 3 软件（下载）
• BlueLogg 应用程序（下载）
• 用于携带配件的箱子
