详细说明 |TEC-1167 |TEC 控制器

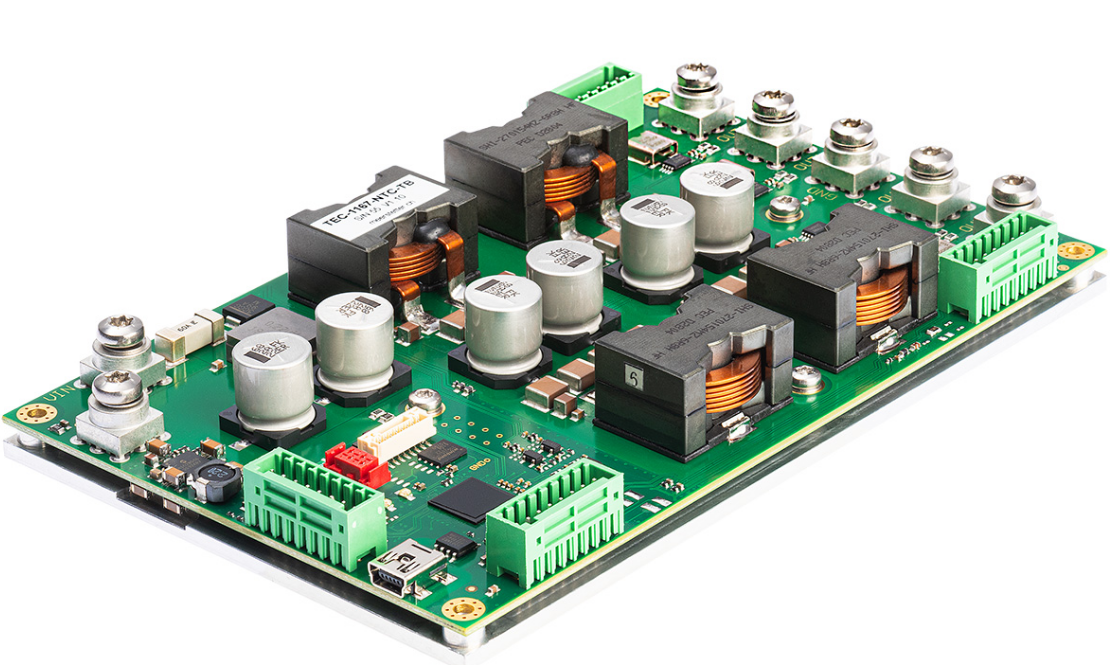

TEC-1167 是一款专用的 TEC 控制器/电源，能够精确驱动两个帕尔贴元件。

• 每个通道都有一个真正的双极直流电流源，用于冷却/加热，六种温度 监控输入（2 倍高分辨率，4 倍低分辨率）和带自动调谐功能的智能 PID 控制。 TEC-1167 完全由数字控制，其硬件和固件提供多种通信和 安全选项。
• 随附的免费 PC 软件允许对 TEC 进行配置、控制、监控和实时诊断 通过 USB 和 RS485 进行控制器。所有参数都保存到非易失性存储器中。可以禁用保存 用于公交车运行。
• 对于最直接的应用，只需一个电源、一个帕尔贴元件和至少一个 温度传感器需要连接到 TEC-1167。通电后，设备将根据 设置为预配置值。（在独立模式下，不需要控制接口。
• TEC-1167 可以处理 Pt100、Pt1000、NTC 或电压温度探头。实现最高精度 和稳定性应用建议使用 Pt100 / 4 线输入配置。模拟测量 电路经过工厂校准。
• 辅助温度输入允许连接位于散热器上的 NTC 探头 帕尔贴元素。这些附加数据用于补偿 帕尔贴元件。此外，它还允许控制外部散热器冷却风扇。
• 加热和冷却功率通过基于功率的专有热管理程序进行优化 平衡模型（用于帕尔贴元件和电阻加热器）。
• 其他功能包括：平滑的温度斜坡、热稳定性指示和自动增益 （NTC 探头）。免费的 PC 软件允许数据记录和配置导入/导出。

• TEC 控制器的免费功能（随附）

  控制和调节

  • 加热和冷却（双向）
  • 精确控制温度至少 ±0.01 °C 或更高
  • 温度循环/温度循环
  • 双极直流电流输出
  • 支持电阻式加热器
  • PID 参数的自动调整
  • 单个温度曲线的查找表
  • 通过标准接口进行远程控制和监控
  • 用于功能增强和错误修复的固件更新
  • 可单独定制的控制和监控功能
  • 精确的温度控制和监控
  • 包括免费配置软件（用于设置、控制、监控和固件更新）

  监控和安全功能

  • 温度测量和主动温度控制
  • 支持的温度传感器：PT100、PT1000、热电偶、NTC、电压输出传感器
  • 监控数据记录器
  • 保护机制：过流保护、过温保护、过压保护
  • TEC 控制器的帕尔贴老化诊断
  • 状态和错误标志（TEC OK、运行、稳定、警报）

  沟通与集成

  • 可独立作
  • 通过 USB、RS485、RS232、CANopen 进行通信
  • 提供LabVIEW驱动程序
  • 适用于 Python、C/C++、.NET/C#、Arduino 的 API
  • MeCom 设备服务器为 .Meerstetter 设备和各种主应用程序之间的基于 NET 的接口
  • 提供可选显示器
  • 高效、紧凑的设计
  • 通过全面的文档实现快速系统集成

  数字输入/输出 （GPIO） 和系统控制

  • 多功能 GPIO 功能，例如状态显示、温度控制、风扇和泵控制、设备 激活、地址配置、串行通信等。
  • 通过集成的控制和监控功能显着简化系统

  TEC 控制器的付费功能（可选）

  • 司机 通道分割：支持将单个双极性输出通道转换为两个独立的单极性通道。
  • 级 联 温度控制：通过快速热设定点曲线提高应用的精度和速度，尤其是在 PCR 中 系统。额外的级联控制回路改善了温度变化和稳定性， 导致 更快、更准确的循环性能。
  • 温度 估计器：通过允许 TEC 控制器控制虚拟测量来改进热应用 目标 无需直接、侵入性测量即可测量温度。
