MDC 674001/674003/674005重型推拉式线性运动穿透器,MDC线性馈通

重型推拉式线性运动

MDC重型推拉式线性运动穿透器专为应对较大或较重真空样品的高机械负荷而设计。它们采用手动推拉机构，提供快速的两位置运动，常用于快门系统、机械门或样品操作任务。

与常规型号不同，这些穿透器采用回缩式焊接波纹管结构，并配备更大直径的轴，提高了稳定性和强度。虽然不具备位置显示功能，但执行器内置线性位置锁，可在设置好样品位置后固定样品。位置通过视窗进行目视确认。

提供2″、4″或6″（50.8、101.6或152.4 mm）行程长度的标准型号，安装于2-3/4″ Conflat® CF金属密封法兰上。可按需定制其他行程长度，例如3″（76.2 mm）。

行业应用

这些穿透器非常适合需要快速移动较重样品或快门的UHV真空系统，如材料测试、半导体腔室、光束线控制以及表面科学研究。其坚固的设计、两位置控制和可靠的操作，使其在高负载、重复运动的苛刻真空环境中表现可靠。

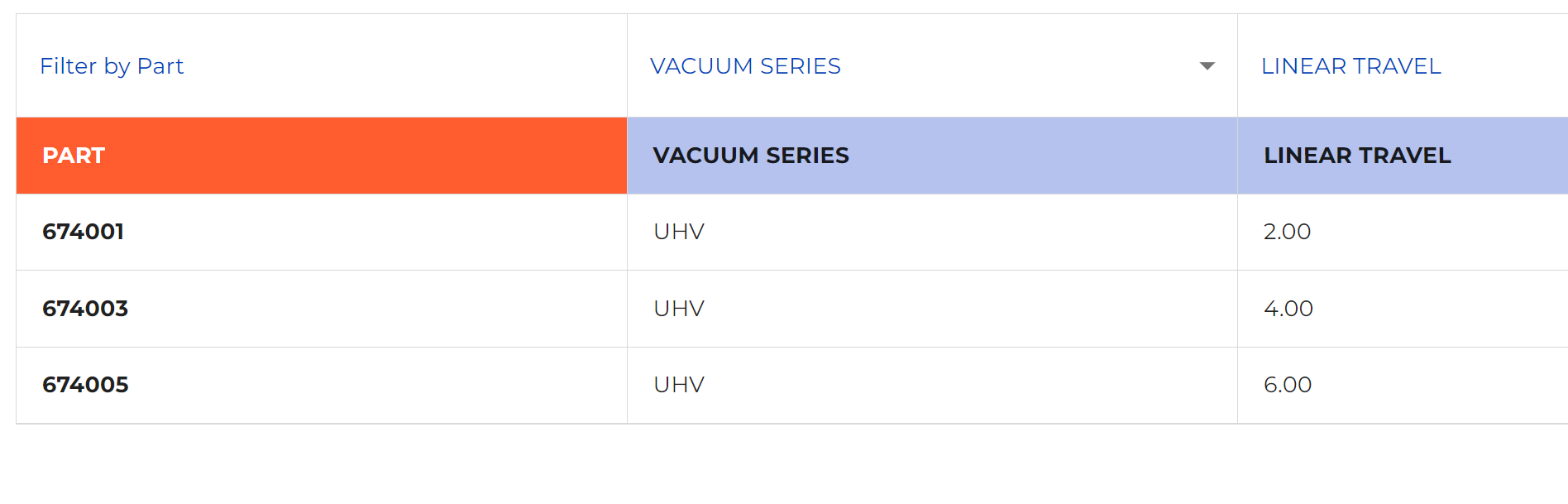

尺寸参数

主要特性

• 2 至 6 英寸（50.8 至 152.4 mm）线性行程

• 手动执行器，实现推拉运动控制

• 内置位置锁，保证样品固定

• 无位置指示 – 需目视确认

• UHV兼容材料，适合洁净环境

• 焊接回缩波纹管密封，提高耐用性

• 可耐受烘烤温度至100°C（212°F）

• 2-3/4″ Conflat® CF法兰安装

• 可按需定制行程长度
